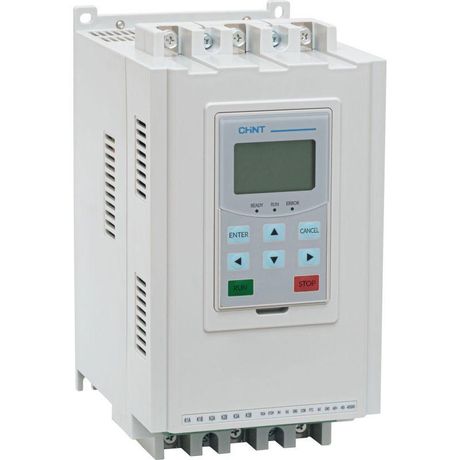

Устройство плавного пуска NJR5-30/ZX3 30А 15кВт 380В | 438263 CHINT

Устройство плавного пуска NJR5-30/ZX3 от CHINT предназначено для мягкой запуска трёхфазных асинхронных двигателей мощностью до 15 кВт, снижая пиковые нагрузки на сеть и механические компоненты. Это решение подойдёт для систем, где важна долговечность оборудования и стабильность сети.

Назначение и область применения

Устройство плавного пуска NJR5-30/ZX3 обеспечивает постепенное увеличение напряжения на двигателе при старте, вместо резкого включения. Это уменьшает ударные токи, продлевает срок службы ремней, муфт, шестерён и других элементов передачи. Подходит для насосов, вентиляторов, конвейеров, компрессоров и другого оборудования с высоким моментом инерции.

Технические характеристики

• Номинальное рабочее напряжение: 380 В - совместимо с промышленными сетями 380 В переменного тока.
• Номинальный рабочий ток: 30 А - способно коммутировать токи до этого значения без перегрева.
• Номинальная мощность двигателя: 15 кВт - оптимально для двигателей этой мощности; не рекомендуется использовать с более мощными моторами.
• Род тока: Переменный (AC) - работает исключительно с трёхфазной сетью переменного тока.
• Защита от перегрузки двигателя: Да - автоматически отключает питание при длительном превышении допустимого тока.
• Степень защиты: IP20 - защищена от контакта с пальцами и крупными предметами, но не герметична; требует установки в закрытом щите.

Совместимость и монтаж

Устройство NJR5-30/ZX3 подключается между источником питания и двигателем. Для монтажа требуется свободное место в распределительном щите с достаточным охлаждением. Клеммы рассчитаны на провода сечением до 16 мм2. Убедитесь, что посадочные размеры соответствуют вашему щиту - устройство не имеет DIN-рейки, фиксируется болтами. Обязательно соблюдайте полярность фаз и заземление.

Безопасность и стандарты

NJR5-30/ZX3 соответствует требованиям безопасности для промышленного электрооборудования. Защита от перегрузки и ограничение пусковых токов повышают безопасность при работе с оборудованием. Однако из-за степени защиты IP20 использование вне электрощита недопустимо - риск поражения током и попадания посторонних предметов.

Преимущества

• Снижает пусковые токи до 3–4 раз по сравнению с прямым включением - экономит энергию и предотвращает просадки напряжения в сети.
• Интегрированная защита от перегрузки устраняет необходимость в отдельном тепловом реле.
• Механическая надёжность - отсутствие движущихся частей, минимальное обслуживание.
• Поддерживает работу с двигателями, которые часто запускаются/останавливаются - идеально для циклических процессов.

Ограничения применения

• Не предназначен для однофазных двигателей - только для трёхфазных AC.
• Не работает с двигателями мощностью выше 15 кВт - возможен перегрев и выход из строя.
• IP20 не позволяет применять в условиях повышенной влажности, пыли или на открытом воздухе.
• Не регулирует скорость вращения - только управляет пуском и остановкой.
• Требует внешнего выключателя для аварийного отключения - само устройство не является рубильником.

Примеры использования

• Водяной насос в системе водоснабжения - плавный пуск предотвращает гидроудары в трубах.
• Конвейер на пищевом производстве - снижает износ роликов и приводных цепей.
• Вентиляционная установка в производственном цеху - уменьшает нагрузку на сеть при одновременном запуске нескольких единиц.
• Компрессор для pneumatic системы - защищает двигатель от многократных пусков в течение дня.

Практические советы

• Выбирайте NJR5-30/ZX3 только для двигателей с близкой мощностью - лучше, если реальная мощность составляет 80–95% от 15 кВт.
• Обязательно проверьте температурный режим в щите - устройство чувствительно к перегреву, особенно при плотной укладке.
• При замене старого пускателя учтите, что NJR5-30/ZX3 занимает больше места, чем обычный магнитный пускатель - подготовьте щит заранее.
• Не используйте в сочетании с частотными преобразователями - они выполняют аналогичную функцию и могут конфликтовать.
• Проверяйте соединения через 3–6 месяцев после установки - вибрация может ослабить клеммы.
