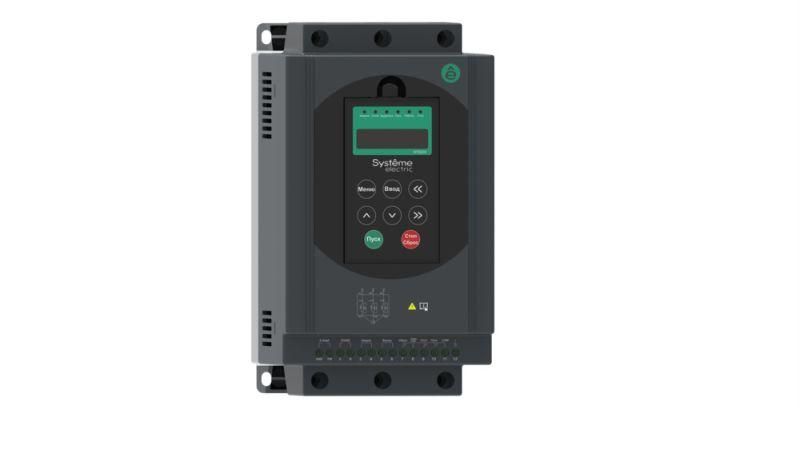

Устройство плавного пуска STS22 15 кВт 400В со встр. байпасным контактором | STS22D15N4X SE APC

Устройство плавного пуска STS22 15 кВт 400В со встроенным байпасным контактором от Systeme Electric обеспечивает мягкий запуск и остановку трёхфазных асинхронных двигателей мощностью до 15 кВт, снижая механические и электрические нагрузки на оборудование. Благодаря встроенному байпасному контактору и модульной конструкции, STS22 упрощает монтаж и повышает надёжность работы в промышленных системах.

Назначение и область применения

Устройство плавного пуска STS22 15 кВт 400В со встроенным байпасным контактором применяется для пуска и остановки трёхфазных асинхронных двигателей без реверса. Подходит для оборудования с высокими пусковыми токами: насосы, вентиляторы, конвейеры, компрессоры, мельницы, транспортеры. Особенно эффективен там, где требуется исключить резкие скачки тока и ударные нагрузки на передачи, муфты и валы.

Технические характеристики

• Номинальная мощность двигателя: 15 кВт
• Номинальный ток: 32 А
• Рабочее напряжение сети: 380–440 В переменного тока (3 фазы)
• Напряжение цепи управления: 220–230 В AC
• Тип тока: переменный (AC)
• Количество фаз: 3
• Степень защиты: IP00 - устройство требует установки в закрытом щите
• Максимальная температура окружающей среды: +40 C
• Частота пусков: до 12 раз в час
• Охлаждение: естественная конвекция с раздельными изолированными воздушными каналами
• Габариты (Ш×В×Г): 150 × 265 × 170 мм
• Вес: 3,3 кг
• Дисплей: да, отображает параметры работы, аварийные сигналы и текущую нагрузку
• Настройка параметров: ручная (на лицевой панели), дистанционная (через внешние устройства), через интерфейс Modbus RTU
• Встроенная защита от перегрузки: да, автоматическое отключение при превышении допустимого тока
• Регулировка крутящего момента: да, можно выставить уровень пускового момента под тип нагрузки
• Встроенный байпасный контактор: да, позволяет перевести двигатель на прямой пуск после разгона, снижая нагрев тиристоров
• Конформное покрытие печатных плат: класс 3С2 (EN 60721-3-3) - защищает от влаги, пыли и химических воздействий внутри корпуса
• Гарантия: 24 месяца

Совместимость и монтаж

Устройство плавного пуска STS22 15 кВт 400В со встроенным байпасным контактором совместимо с большинством трёхфазных асинхронных двигателей до 15 кВт. Для подключения используются клеммы L1/L2/L3 (питание), T1/T2/T3 (выход на двигатель), U1/U2 (управление 220 В). В комплекте идут кабельные наконечники с вилкой M6 (6 шт.), подходящие для проводов сечением 6–10 мм2. Монтаж выполняется на DIN-рейку или жестко в щите. Учитывайте, что IP00 требует герметичного исполнения шкафа - устройство нельзя устанавливать в открытых зонах с пылью, влагой или риском механического повреждения.

Безопасность и стандарты

Устройство соответствует требованиям EN 60947-4-2 для устройств плавного пуска. Конформное покрытие плат класса 3С2 обеспечивает повышенную отказоустойчивость в условиях промышленной среды. Защита от перегрузки реализована по времени-токовой характеристике, предотвращающей выход двигателя из строя. Автоматический переход на байпас снижает тепловые потери и продлевает срок службы силовых элементов.

Преимущества

• Встроенный байпасный контактор исключает необходимость внешнего контактора - экономит место в щите и снижает количество точек отказа
• Modbus RTU позволяет интегрировать STS22 в системы автоматизации без дополнительных модулей
• Цифровой дисплей упрощает диагностику и настройку - все параметры видны сразу
• Регулируемый пусковой момент адаптирует устройство под разные типы нагрузок - от лёгких вентиляторов до тяжёлых помп
• Изолированные воздушные каналы обеспечивают равномерное охлаждение даже при длительной работе
• Конформное покрытие увеличивает долговечность в условиях повышенной влажности и запылённости внутри шкафа

Ограничения применения

• Не предназначен для реверсивных режимов - только односторонний пуск
• IP00 - обязательна установка в закрытом электрошкафе; недопустимо использование вне помещений или в сырых зонах
• Максимальная частота пусков - 12 раз в час; более частые циклы вызывают перегрев и сокращают срок службы
• Не работает при напряжении ниже 323 В (−15% от 380 В); возможны сбои при просадках сети
• Требуется соблюдение температурного режима: при t > +40 C необходимо принудительное охлаждение помещения

Примеры использования

• Насосная станция: плавный запуск воды предотвращает гидроудары в трубопроводе
• Конвейер на пищевом производстве: снижает износ ремней и роликов при старте
• Вентилятор в цеху: уменьшает нагрузку на сеть при одновременном включении нескольких единиц
• Компрессор воздуха: исключает выбросы тока при запуске, защищает автоматические выключатели
• Загрузчик сырья: регулировка момента позволяет избежать перегрузки привода при плотных материалах

Практические советы

• При замене старого пускателя проверьте соответствие посадочных размеров - STS22 имеет габариты 150×265×170 мм
• Подключайте управление 220 В к отдельному питанию, чтобы избежать влияния помех от основной сети
• Используйте кабельные наконечники из комплекта - они гарантированно подходят под клеммы M6
• Настройте время разгона и торможения под конкретную нагрузку: слишком быстрый пуск сводит на нет преимущество мягкого старта
• При использовании Modbus RTU убедитесь, что адрес устройства уникален в сети и скорость передачи (бод) согласована с PLC
• Проверяйте температуру внутренних компонентов при первом запуске - при нормальной работе корпус должен быть тёплым, но не горячим
