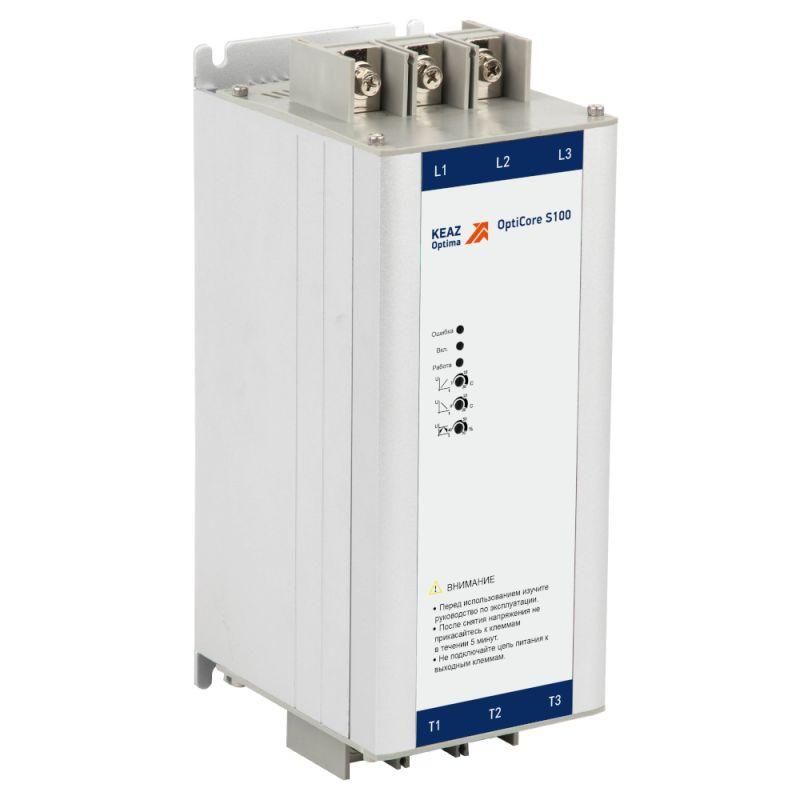

Устройство плавного пуска OptiCore S100-15K-380-B |342643| КЭАЗ

Устройство плавного пуска S100-15K-380-B от КЭАЗ предназначено для мягкой запуска и остановки трёхфазных асинхронных двигателей, снижая механические нагрузки на привод и избегая скачков тока в сети. Благодаря встроенному байпасу и защите двигателя, этот прибор сочетает надёжность и простоту эксплуатации - идеально подходит для задач, где важна стабильность, а не сложная автоматизация.

Назначение и область применения

Устройство плавного пуска S100-15K-380-B используется там, где необходимо исключить резкий пуск двигателя: насосы, вентиляторы, конвейеры, компрессоры, питательные ленты. Подходит для оборудования с постоянной нагрузкой, где важно продлить срок службы ремённых передач, муфт и самих двигателей. Не предназначен для частых пусков/остановов или точного регулирования скорости - только для плавного старта и останова с линейным нарастанием напряжения.

Технические характеристики

• Номинальное напряжение: 380 В переменного тока, три фазы
• Номинальный ток: 32 А
• Мощность двигателя: не указана (не ограничивается значением в 0 кВт - работает с двигателями до предела тока 32 А)
• Тип управления: постоянный ток (DC) - требует внешнего управляющего сигнала 24–48 В DC
• Внутренний байпас: да - после выхода на рабочую скорость контакты замыкаются, двигатель питается напрямую, снижая нагрев устройства
• Защита двигателя: да - встроенная защита от перегрузки, недогрузки, блокировки ротора и перегрева
• Класс защиты: Class 10 - соответствует стандарту IEC 60947-4-2, гарантирует время отключения при перегрузке
• Степень защиты корпуса: IP20 - защищён от прикосновений пальцами, но не от пыли и влаги; требует установки в закрытом щите
• Рабочая температура: до +40 C - не рекомендуется использовать в жарких помещениях без принудительного охлаждения

Совместимость и монтаж

Устройство плавного пуска S100-15K-380-B подключается между сетью и двигателем. Для работы необходим источник управления постоянным током (например, PLC или кнопочная станция 24 В DC). Монтаж выполняется на DIN-рейке 35 мм. Обязательно соблюдать посадочные размеры и зазоры вокруг корпуса для теплоотвода. Внешняя панель управления (продается отдельно) позволяет видеть состояние, менять параметры и получать сигналы аварий. Без неё доступны только базовые функции - пуск/стоп и защита.

Безопасность и стандарты

S100-15K-380-B соответствует требованиям IEC 60947-4-2 и ГОСТ Р 50030.4.2. Класс защиты Class 10 обеспечивает селективную работу с тепловыми реле и автоматическими выключателями. Наличие внутреннего байпаса снижает риск перегрева при длительной работе. Устройство не имеет встроенной защиты от короткого замыкания - обязательна установка предохранителей или автомата на входе.

Преимущества

• Встроенный байпас экономит энергию и снижает нагрев - увеличивает срок службы самого устройства
• Интегрированная защита двигателя устраняет потребность в отдельном тепловом реле
• Компактный форм-фактор - занимает мало места в распределительном шкафе
• Поддержка управления через DC-сигнал - совместим с большинством промышленных контроллеров
• Произведено КЭАЗ - известный российский производитель с проверенной надёжностью в условиях промышленной эксплуатации

Ограничения применения

• Не подходит для частых циклов пуска - более 10–15 раз в час может вызвать перегрев
• Не управляет направлением вращения - только однонаправленный пуск
• IP20 требует герметичного шкафа - нельзя использовать на открытой площадке или в сыром помещении
• Нет встроенной индикации - без внешней панели невозможно отслеживать режимы работы и ошибки
• Не применяется с двигателями выше 32 А - превышение тока приведёт к отказу

Примеры использования

• Водяной насос на очистных сооружениях - плавный пуск предотвращает гидроудары в трубах
• Ленточный конвейер на пищевом производстве - снижает нагрузку на приводной вал и ремни
• Вентиляционная установка в цеху - уменьшает ударные токи при включении, продлевает жизнь автоматических выключателей
• Компрессор воздуха - исключает просадку напряжения в сети при запуске

Практические советы

• Перед установкой проверьте соответствие тока двигателя (не более 32 А) и напряжения (380 В +-10%)
• Обязательно используйте автоматический выключатель с характеристикой C или D на входе - для защиты от КЗ
• Если нужна индикация и настройка - заказывайте внешнюю панель управления от КЭАЗ - она совместима с этой моделью
• Не забывайте про вентиляцию: даже при IP20 устройство выделяет тепло - оставляйте минимум 5 см свободного пространства сверху и сбоку
• S100-15K-380-B - это решение для базового пуска. Если нужны частотное регулирование или реверс - выбирайте частотник.
