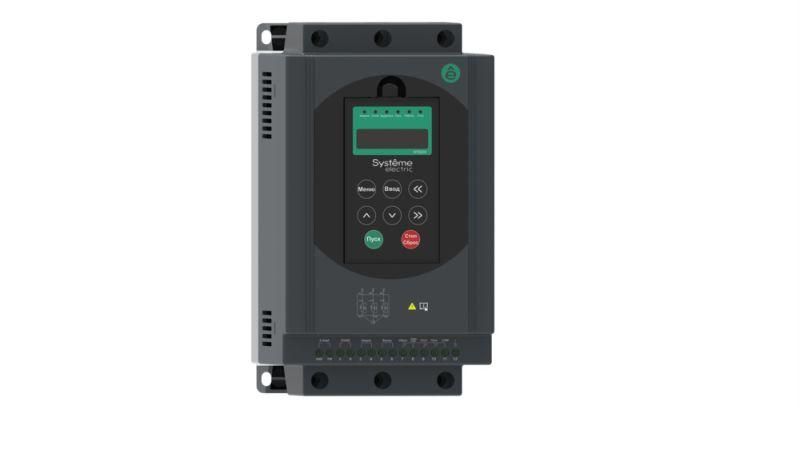

Устройство плавного пуска STS22 11 кВт 400В со встр. байпасным контактором | STS22D11N4X SE APC

Устройство плавного пуска STS22 11 кВт 400В со встроенным байпасным контактором - это надёжное решение для плавного запуска трёхфазных асинхронных двигателей мощностью до 11 кВт. Бренд Systeme Electric предлагает эту модель в серии SystemeStart с встроенным байпасом и модульной системой управления, что упрощает монтаж и снижает затраты на внешние компоненты.

Назначение и область применения

Устройство плавного пуска STS22 11 кВт 400В со встроенным байпасным контактором применяется для контроля пуска и остановки электродвигателей без резких скачков тока. Подходит для насосов, вентиляторов, конвейеров, компрессоров и других механизмов, где важна плавная нагрузка на привод и сеть. Учитывая наличие встроенного байпаса, устройство исключает необходимость установки отдельного контактора, что особенно выгодно при замене старых пускателей.

Технические характеристики

• Номинальная мощность двигателя: 11 кВт
• Номинальный ток: 25 А
• Рабочее напряжение сети: 380–440 В переменного тока (3 фазы)
• Напряжение цепи управления: 220–230 В
• Тип тока: переменный (AC)
• Количество фаз: 3
• Степень защиты: IP00 - без защиты от пыли и воды, требует установки в закрытом щите
• Максимальная температура окружающей среды: +40 C
• Количество пусков в час: до 12
• Охлаждение: естественная конвекция с раздельными воздушными каналами
• Габариты: 150×265×170 мм
• Вес: 3,3 кг
• Дисплей: да, для отображения параметров и диагностики
• Настройка параметров: ручная, через кнопки; дистанционная; через Modbus RTU
• Защита от перегрузки: встроенная, автоматическая
• Регулировка крутящего момента: да, можно выставить начальный момент пуска
• Байпас: встроенный контактный элемент, не требует внешнего устройства
• Конформное покрытие плат: класс 3С2 (EN 60721-3-3) - защищает от влаги, пыли и химических воздействий внутри корпуса

Совместимость и монтаж

Устройство плавного пуска STS22 11 кВт 400В со встроенным байпасным контактором совместимо с большинством трёхфазных асинхронных двигателей до 11 кВт. Для подключения используются клеммы L1/L2/L3 (питание) и T1/T2/T3 (выход на двигатель). Цепь управления подключается к U1/U2. В комплекте идут шесть кабельных наконечников с вилкой M6 (для проводов 6–10 мм2), что ускоряет сборку. Монтаж выполняется на DIN-рейку или жестко в щите. Обязательно соблюдать зазоры вокруг корпуса для обеспечения естественного охлаждения. Встроенный байпас автоматически замыкает цепь после выхода двигателя на рабочую скорость, снижая тепловые потери в силовых транзисторах.

Безопасность и стандарты

Изделие соответствует требованиям EN 60947-4-2 для устройств плавного пуска. Конформное покрытие плат повышает долговечность в условиях повышенной влажности и загрязнённости воздуха. Защита от перегрузки предотвращает повреждение двигателя при длительном превышении тока. Однако степень защиты IP00 требует обязательной установки в электрошкафу с минимум IP54. Не допускается использование во взрывоопасных зонах или открытых площадках.

Преимущества

• Встроенный байпасный контактор экономит место и стоимость - не требуется внешнее реле или контактор
• Modbus RTU позволяет интегрировать устройство в системы автоматизации без дополнительных модулей
• Цифровой дисплей показывает реальные значения тока, напряжения, времени пуска и ошибки
• Регулируемый крутящий момент снижает механический удар на передачи и валы
• Конформное покрытие увеличивает срок службы в промышленных условиях
• Два года гарантии подтверждают надёжность конструкции

Ограничения применения

• Не предназначен для реверсивных режимов - только односторонний пуск
• IP00 требует герметичного шкафа; нельзя использовать в сырых, пыльных или открытых помещениях
• Максимум 12 пусков в час - не подходит для частых циклических операций (например, в лифтах или точных станках с быстрым повторением)
• Работает только с сетью 380–440 В - несовместим с однофазными источниками или напряжением ниже 320 В
• Не имеет функции энергосбережения в режиме работы - байпас полностью выводит регулятор из цепи после разгона

Примеры использования

• Насосная станция водоснабжения - плавный запуск исключает гидроудары в трубах
• Ленточный конвейер на пищевом производстве - снижает нагрузку на ременную передачу
• Воздуховод с вентилятором - продлевает жизнь подшипникам благодаря мягкому набору оборотов
• Компрессор для pneumatic systems - уменьшает просадку напряжения в сети при запуске

Практические советы

• При выборе проверьте соответствие номинального тока двигателя (не более 25 А) и напряжения питания (380–440 В)
• Обеспечьте свободную циркуляцию воздуха вокруг корпуса - минимальный зазор 50 мм сверху и сбоку
• Подключение к Modbus требует правильной адресации и терминатора на последнем устройстве в цепи
• Параметры пуска (время, момент) рекомендуется настраивать при работающем двигателе под нагрузкой
• Замена кабельных наконечников возможна только при отключенном питании - используйте только M6 сечением 6–10 мм2
• При частых аварийных отключениях проверяйте настройки защиты от перегрузки - возможно, стоит повысить порог на 5–10%
