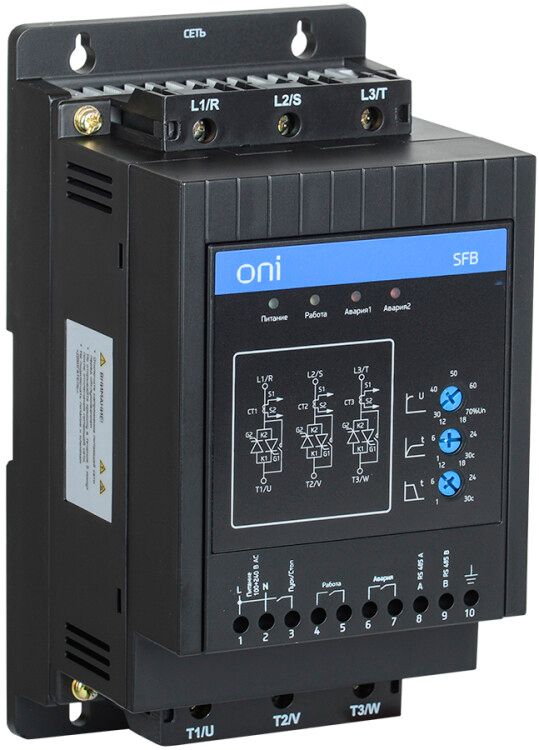

Устройство плавного пуска SFB 3Ф 380В 7.5кВт 15A Uупр 110-220В ONI SFB-33-D75-A-00 IEK

Устройство плавного пуска ONI SFB - это надёжное решение для плавного запуска и остановки трёхфазных электродвигателей мощностью до 7,5 кВт. Модель sfb-33-d75-a-00 подходит для промышленного оборудования, где важна защита механических узлов и снижение нагрузки на сеть.

Назначение и область применения

Устройство плавного пуска ONI SFB используется там, где резкий запуск электродвигателя вызывает перегрузки сети, ударные моменты на передачах или износ механизмов. Применяется в насосах, вентиляторах, конвейерах, компрессорах и других устройствах с высоким пусковым током. Особенно эффективно в системах с частыми циклами включения/выключения.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Количество фаз: 3
• Номинальный ток: 15 А
• Мощность двигателя: 7,5 кВт
• Напряжение управления: 110–220 В AC
• Степень защиты: IP20 - защищено от прикосновений и пыли, но не герметично
• Гарантия: 12 месяцев
• Функция BYPASS: встроенная - после выхода на рабочую скорость двигатель переводится напрямую на сеть, снижая потери
• Настройка: ручная, дистанционная, через интерфейс
• Поддержка протокола: MODBUS RTU для удалённого контроля и настройки

Совместимость и монтаж

Устройство плавного пуска ONI SFB совместимо с большинством трёхфазных асинхронных двигателей до 7,5 кВт. Для установки требуется свободное место в щите с достаточным охлаждением. Клеммы рассчитаны на провода сечением до 10 мм2. Подключение управления выполняется по схеме, указанной в руководстве - входы управления работают на 110–220 В AC. Монтаж допускается только в закрытых распределительных шкафах из-за степени защиты IP20.

Безопасность и стандарты

Устройство плавного пуска ONI SFB соответствует требованиям безопасности для промышленного оборудования. Встроенная защита двигателя предотвращает перегрев, перегрузку и перекос фаз. Произведено с учётом международных норм на использование силовой электроники. Гарантия покрывает дефекты производства, но не повреждения от некорректного монтажа или превышения параметров.

Преимущества

• Снижение пускового тока до 3–4 раз - продлевает жизнь кабелей, автоматов и самого двигателя
• Встроенная функция BYPASS снижает энергопотери при работе на постоянной скорости
• MODBUS RTU позволяет интегрировать устройство в SCADA-системы и управлять им удалённо
• Простая настройка: можно задать время разгона, торможения, пороги защиты без программатора
• Использование качественных компонентов от проверенных производителей увеличивает долговечность

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или на открытом воздухе - степень защиты IP20 исключает эксплуатацию вне шкафа
• Не подходит для двигателей выше 7,5 кВт - возможен перегрев и отказ
• Не обеспечивает регулирование скорости в режиме реального времени - только плавный пуск и останов
• Требует стабильного напряжения управления (110–220 В); скачки могут нарушить работу контроллера

Примеры использования

• Водяной насос в системе водоснабжения - плавный запуск исключает гидроудары в трубах
• Конвейер на пищевом производстве - снижается износ ремней и подшипников
• Вентиляция в промышленном здании - частые включения без резких скачков тока
• Компрессор в pneumatic-системе - защита от перегрузки при одновременном запуске нескольких единиц

Практические советы

• При замене старого контактора - проверьте посадочные размеры и сечение кабелей; sfb-33-d75-a-00 имеет стандартные клеммы, но требует плотного затягивания
• Для удалённого управления используйте модуль RS-485 + терминал с поддержкой MODBUS RTU - настройка занимает менее 10 минут
• Не отключайте питание во время работы - это может привести к аварийному отключению и необходимости сброса параметров
• При первом запуске выставьте минимальное время разгона (например, 5 сек) - затем постепенно увеличивайте, наблюдая за током и вибрацией
• Обязательно подключите тепловое реле дополнительно, если двигатель работает в экстремальных температурных условиях
