Устройство плавного пуска OptiCore S100-5K5-380-B |342640| КЭАЗ

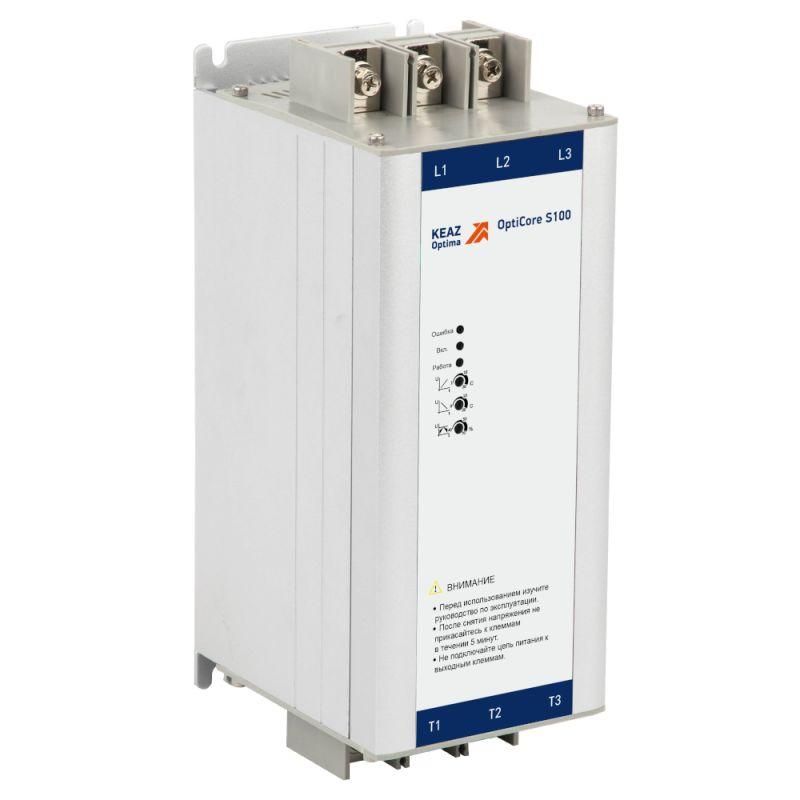

Устройство плавного пуска КЭАЗ S100-5K5-380-B, 13А, 200-415В предназначено для мягкого запуска и останова трёхфазных двигателей мощностью до 5,5 кВт. Благодаря встроенному байпасу и защите от перегрузки, этот аппарат снижает механические нагрузки на оборудование и продлевает срок службы приводов в условиях частых пусков.

Назначение и область применения

Устройство плавного пуска КЭАЗ S100-5K5-380-B используется там, где важно избежать резких скачков тока при запуске двигателя - например, на насосах, вентиляторах, конвейерах, компрессорах и других механизмах с инерционной нагрузкой. Подходит для систем с однонаправленным вращением. Применяется в легкой и средней промышленности, где не требуются сложные алгоритмы управления, но важна надежность и защита мотора.

Технические характеристики

• Тип: Устройство плавного пуска (УПП)
• Число фаз: 3
• Рабочее напряжение: 200–415 В переменного тока
• Номинальный ток: 13 А
• Мощность двигателя: 5,5 кВт
• Встроенная защита от перегрузки: Да
• Внутренний байпас: Да - автоматически замыкает цепь после выхода двигателя на режим, снижая нагрев УПП
• Класс защиты от перегрузки: Class 10 - соответствует требованиям IEC 60947-4-2
• Степень защиты корпуса: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды
• Управление: Ручная настройка параметров через кнопки и потенциометры на лицевой панели
• Напряжение управления: Постоянный ток (DC)
• Максимальная температура окружающей среды: +40 C - нельзя устанавливать в помещениях с более высокими температурами без принудительного охлаждения

Совместимость и монтаж

Устройство плавного пуска КЭАЗ S100-5K5-380-B подключается последовательно между источником питания и двигателем. Для работы необходимы три фазы входа и три фазы выхода. Монтаж выполняется на DIN-рейку или плоскую поверхность с соблюдением зазора для теплоотвода. Внутренний байпас позволяет исключить дополнительное реле-байпас, что экономит место в шкафе. Для удалённого управления, индикации и расширения функций защиты (например, недогрузка, блокировка ротора) требуется установка внешней панели управления - она продается отдельно.

Безопасность и стандарты

Устройство плавного пуска S100-5K5-380-B соответствует стандарту IEC 60947-4-2 для устройств плавного пуска. Защита класса 10 гарантирует своевременное отключение при длительной перегрузке, предотвращая повреждение двигателя. Наличие внутреннего байпаса снижает риск перегрева силовой части устройства во время продолжительной работы.

Преимущества

• Интегрированный байпас - снижает энергопотери и тепловые потери при работе на постоянной скорости
• Защита от перегрузки встроена - не нужен отдельный тепловое реле
• Компактный размер - удобен для установки в плотных электрощитах
• Ручная настройка - не требует программирования, доступна даже при отсутствии специалиста по автоматике
• Поддерживает широкий диапазон напряжений (200–415 В) - совместим с сетями в разных регионах

Ограничения применения

• Не подходит для двухнаправленного управления - только однонаправленный пуск
• IP20 - нельзя использовать в сырых, пыльных или открытых помещениях без дополнительной защиты корпуса
• Максимальная температура окружающей среды +40 C - при более высоких температурах возможен отказ или срабатывание защиты
• Нет встроенной индикации состояния - для контроля параметров требуется внешняя панель
• Не управляет двигателями выше 5,5 кВт - превышение мощности вызывает перегрев и выход из строя

Примеры использования

• Водяной насос в системе водоснабжения - плавный запуск исключает гидроудары в трубах
• Конвейер на пищевом производстве - снижает износ ремней и роликов
• Вентилятор системы охлаждения - уменьшает ударные нагрузки на двигатель при каждом включении
• Компрессор воздуха - продлевает жизнь подшипникам и клапанам благодаря мягкой нагрузке

Практические советы

• Перед установкой проверьте соответствие номинального тока двигателя (не более 13 А) и напряжения сети (200–415 В)
• Обеспечьте свободное пространство вокруг корпуса - минимум 5 см сверху и с боков - для лучшей вентиляции
• Если двигатель часто запускается (более 10 раз в час), убедитесь, что интервал между пусками достаточен для остывания УПП
• Для диагностики и дистанционного управления рекомендовано купить внешнюю панель управления - она значительно расширит возможности устройства
• Не используйте устройство с однофазными двигателями - оно рассчитано только на трёхфазную сеть
