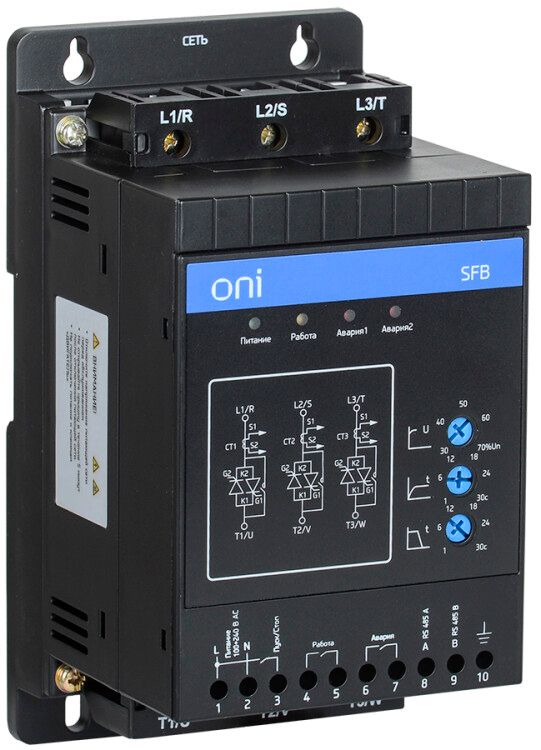

Устройство плавного пуска SFB 3Ф 380В 1.1кВт 2.2A Uупр 110-220В Modbus ONI SFB-33-D11-A-10 IEK

Устройство плавного пуска ONI SFB - это надёжное решение для плавного запуска и остановки трёхфазных электродвигателей мощностью до 1,1 кВт. Модель sfb-33-d11-a-10 подходит для автоматизированных систем, где важна защита оборудования и точное управление, особенно там, где требуется интеграция в промышленные сети через Modbus.

Назначение и область применения

Устройство плавного пуска ONI SFB используется для снижения пиковых нагрузок при запуске электродвигателей, предотвращая резкие скачки тока, которые повреждают механические узлы и сеть. Применяется в системах с частыми циклами включения: насосы, вентиляторы, конвейеры, компрессоры, станки с мягкими требованиями к моменту старта. Особенно эффективно там, где важно продлить срок службы привода и избежать срабатывания автоматических выключателей.

Технические характеристики

• Номинальное напряжение питания: 400 В переменного тока (AC)
• Номинальный ток: 2,2 А
• Номинальная мощность: 1,1 кВт
• Напряжение управления: 110–240 В AC - совместимо с большинством промышленных систем управления
• Количество фаз: 3
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям и от крупных частиц пыли, но не для открытых площадок
• Функция BYPASS: встроенная - после выхода на рабочую скорость двигатель переводится напрямую на сеть, снижая потери энергии
• Настройка параметров: ручная через кнопки + интерфейс Modbus RTU
• Гарантия: 12 месяцев

Совместимость и монтаж

Устройство плавного пуска ONI SFB подключается последовательно между источником питания и двигателем. Для работы необходим внешний контактор для режима BYPASS - он не входит в комплект. Кабели должны соответствовать току 2,2 А и иметь достаточное сечение (минимум 1,5 мм2 медный провод). Разъёмы для управления и Modbus находятся на передней панели - доступны при установленном корпусе. Подключение Modbus RTU выполняется по двужильному кабелю (A/B) с терминалами 2,5 мм2. Напряжение управления (110–240 В) можно подавать от PLC, реле или сетевого адаптера - главное, чтобы оно было стабильно.

Безопасность и стандарты

Устройство плавного пуска ONI SFB имеет встроенную защиту от перегрузки двигателя - автоматически снижает ток при превышении порога, предотвращая перегрев обмоток. Соответствует требованиям IEC/EN 60947-4-2 для устройств плавного пуска. IP20 допускает установку только внутри щитов или закрытых помещений. Не предназначен для эксплуатации во взрывоопасных зонах или при наличии агрессивных газов.

Преимущества

• Интеграция с промышленными сетями через Modbus RTU - позволяет контролировать и менять параметры удалённо
• Встроенная функция BYPASS снижает тепловые потери и увеличивает КПД при длительной работе
• Простая ручная настройка - не требует программатора для базовой конфигурации
• Высокая надёжность благодаря компонентам от проверенных производителей
• Поддержка широкого диапазона напряжения управления (110–240 В) - совместима с разными системами автоматизации

Ограничения применения

• Не подходит для двигателей мощностью выше 1,1 кВт - возможен перегрев и отказ
• IP20 исключает использование на улице, в сырых помещениях или без кожуха
• Требуется внешний контактор для перевода в режим BYPASS - не входит в комплект
• Максимальная температура окружающей среды - до +40 C; при более высоких значениях необходимо принудительное охлаждение
• Modbus работает только в режиме RTU - не поддерживает TCP/IP

Примеры использования

• Водяной насос в системе водоснабжения - плавный запуск исключает гидроудары в трубах
• Конвейер на пищевом производстве - снижает износ ремней и подшипников
• Вентиляционная установка в офисном здании - управление через SCADA-систему по Modbus
• Компрессор в мастерской - защита от частых срабатываний автомата при включении

Практические советы

• При выборе устройства убедитесь, что номинальный ток двигателя не превышает 2,2 А - даже если мощность ниже 1,1 кВт, но ток выше, использовать нельзя
• Для модульной сборки в шкафу используйте DIN-рейку 35 мм - устройство рассчитано именно на такой монтаж
• При подключении Modbus используйте экранированный кабель и заземлите экран с одной стороны - это снизит помехи
• Проверьте соответствие напряжения управления (110–240 В) вашей системе управления - неверное питание вызывает сбои в работе
• После первого запуска проведите тестовый цикл: включите, дождитесь выхода на BYPASS, затем остановите - так проверяете работу всех функций
