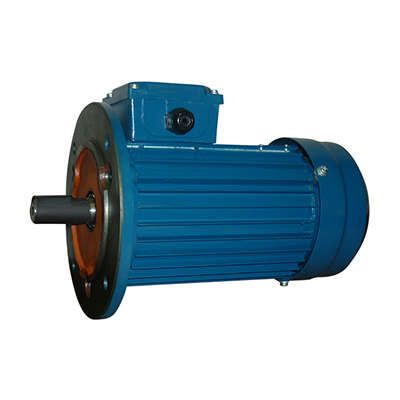

Электродвигатель (5АИ) 80 А4 1,1кВт 1500 об./мин. IM 3081 (фланец) | 01.01.213630 Элком ОРЛАН

Электродвигатель 5АИ 80 А4 1,1 кВт 1500 об/мин IM 3081 (фланец) от Элком - трёхфазный асинхронный двигатель с короткозамкнутым ротором, предназначенный для постоянной нагрузки на насосах, вентиляторах и грузоподъёмном оборудовании. Модель совместима со многими сериями, имеет фланцевую установку IP55 и работает от сети 380 В.

Назначение и область применения

Электродвигатель 5АИ 80 А4 1,1 кВт 1500 об/мин IM 3081 (фланец) предназначен для длительной работы в промышленных системах с постоянной механической нагрузкой. Подходит для привода насосов, вентиляторов, конвейеров, компрессоров и другого оборудования, где требуется надёжный и стабильный крутящий момент. Установка через фланец позволяет легко интегрировать двигатель в сборочные узлы без дополнительных опор.

Технические характеристики

• Мощность: 1,1 кВт
• Напряжение: 380 В (трёхфазное, переменный ток, 50 Гц)
• Частота вращения: 1500 об/мин (4 полюса)
• Номинальный ток: 2,9 А
• КПД: 75%
• Коэффициент мощности: 0,77
• Высота оси вращения: 80 мм
• Монтажное исполнение: IM3081 (фланцевый, горизонтальный)
• Степень защиты: IP55 (защита от пыли и струй воды)
• Исполнение: B5 (фланец с цилиндрическим выступом для крепления)
• Климатическое исполнение: У2 (работает при температуре от –45 C до +40 C)
• Режим работы: S1 (непрерывный)

Совместимость и монтаж

Электродвигатель 5АИ 80 А4 1,1 кВт 1500 об/мин IM 3081 (фланец) соответствует стандарту B5 - фланец с цилиндрическим выступом, что обеспечивает точную центровку при креплении к корпусу насоса или вентилятора. Посадочный диаметр фланца рассчитан под типовые приводы, но перед установкой проверьте соответствие размеров на валу и ведомом механизме. Кабельный вход выполнен с резьбовым патрубком M20x1,5 - используйте герметичные вводы. Для монтажа необходимы болты класса прочности 8.8, затягиваются равномерно по кругу. Нагрев двигателя во время работы нормален - допускается температура обмоток до 155 C (класс изоляции F).

Безопасность и стандарты

Произведён в соответствии с ГОСТ Р 51689-2000, ГОСТ 31606-2012, ГОСТ Р 52776-2007 и МЭК 60034. Степень защиты IP55 гарантирует работу в условиях повышенной запылённости и влажности. Климатическое исполнение У2 позволяет применять двигатель в неотапливаемых помещениях и на открытых площадках при соблюдении температурного диапазона. Соответствует требованиям безопасности для электрооборудования в промышленных зонах.

Преимущества

• Фланцевая конструкция исключает необходимость в раме - снижает вес и сложность монтажа.
• Закрытая конструкция с IP55 защищает от пыли и брызг - увеличивает срок службы в агрессивной среде.
• Совместим с большинством аналогов: А, АИР, 4А, 5А, АД и другими - можно заменить без изменения креплений.
• Поддерживается доработка для частотного регулирования - возможна адаптация под системы автоматизации.
• Низкий уровень вибраций благодаря жесткой конструкции ротора и балансировке.

Ограничения применения

• Не предназначен для работы при напряжении ниже 340 В или выше 420 В - риск перегрева или потери момента.
• Не использовать в взрывоопасных зонах - отсутствует взрывозащита (Ex-исполнение).
• Не рекомендован для частого пуска более 6–8 раз в час - высокий пусковой ток вызывает нагрев обмоток.
• При температурах ниже –45 C возможна потеря эластичности материалов - требуются предварительный прогрев.
• Не подходит для вертикальной установки без модификации - фланец B5 не предусматривает подшипниковой поддержки вала сверху.

Примеры использования

• Циркуляционные насосы в системах отопления и водоснабжения.
• Осевые и радиальные вентиляторы в промышленных воздуховодах.
• Лебёдки и подъёмники с постоянной нагрузкой.
• Шнековые питатели и транспортеры на пищевых и химических производствах.
• Компрессоры малой мощности в автономных системах.

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность меняет направление вращения.
• При использовании с частотным преобразователем убедитесь, что двигатель доработан - стандартная модель не рассчитана на частоты выше 60 Гц без усиления вентиляции.
• Регулярно контролируйте температуру корпуса - при превышении 70 C на поверхности стоит проверить вентиляцию и нагрузку.
• При замене старого двигателя сравнивайте не только мощность, но и массу, габариты и положение клеммной коробки - они отличаются даже у одинаковых серий.
• Для долгой службы смазывайте подшипники каждые 2000–4000 часов - указание на крышке подшипника: “Lubrication point”.
