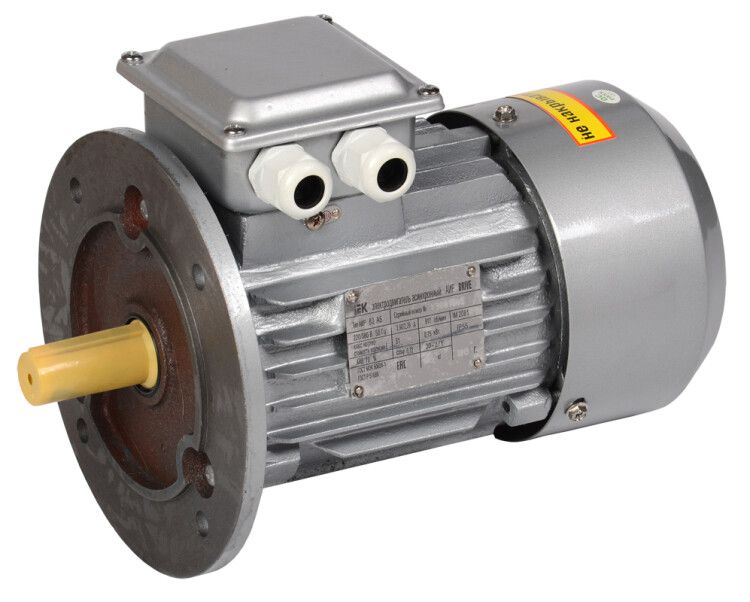

Электродвигатель АИР DRIVE 3ф 80A4 220/380В 1.1кВт 1500об/мин 3081 IEK DRV080-A4-001-1-1530

Электродвигатель трехфазный АИР 80A4 380В 1,1кВт 1500об/мин 3081 (фланец) DRIVE IEK ONI - надёжный асинхронный двигатель для промышленного оборудования, работающий от сети 380 В и подходящий для установки на фланцевую поверхность. Бренд IEK и серия DRIVE обеспечивают соответствие стандартам ГОСТ, а артикул drv080-a4-001-1-1530 позволяет точно идентифицировать модель.

Назначение и область применения

Электродвигатель трехфазный АИР 80A4 380В 1,1кВт 1500об/мин 3081 (фланец) DRIVE IEK ONI предназначен для привода механизмов, требующих постоянной скорости вращения и устойчивой работы в условиях повышенной запылённости и влажности. Подходит для использования в системах вентиляции, насосных станциях, конвейерах, компрессорах, смесителях, станках с ЧПУ и других устройствах, где требуется надёжный привод средней мощности.

Технические характеристики

• Мощность: 1,1 кВт - достаточна для большинства задач малого и среднего производства
• Напряжение: 380 В переменного тока - совместим с трёхфазными сетями промышленного типа
• Частота: 50 Гц - оптимизирован для российских и ближнемагистральных электросетей
• Частота вращения: 1500 об/мин - соответствует четырёхполюсному исполнению (4 полюса)
• Высота оси вращения: 80 мм - стандартный размер для крепления на раму или фланец
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Климатическое исполнение: У2 - работает при температурах от -45 C до +40 C, подходит для неотапливаемых помещений и улиц
• КПД: 0,74 - эффективность ниже современных классов IE3–IE4, но соответствует требованиям ГОСТ для базового уровня
• Номинальный ток: 5,1 А (звезда) / 2,95 А (треугольник) - важно при выборе автоматических выключателей и тепловых реле
• Коэффициент мощности: 0,76 - требует компенсации реактивной мощности в крупных системах
• Подшипники: шариковые - обеспечивают долгий срок службы при равномерной нагрузке
• Монтажное исполнение: IM3081 - фланцевый крепёж, без лап
• Гарантия: 36 месяцев - подтверждает качество сборки и материалов
• Нормативный документ: ГОСТ 51689 - соответствие российским стандартам на асинхронные двигатели

Совместимость и монтаж

Электродвигатель трехфазный АИР 80A4 380В 1,1кВт 1500об/мин 3081 (фланец) DRIVE IEK ONI имеет монтажное исполнение IM3081 - значит, он крепится исключительно через фланец, без возможности установки на лапы. Для правильного монтажа необходимо:

• Проверить соответствие посадочных размеров фланца приводимому оборудованию (например, насосу или вентилятору)
• Обеспечить жёсткое соединение между двигателем и приводным устройством - допускаются минимальные перекосы
• Использовать гибкие муфты для компенсации возможных вибраций и несоосности валов
• Закрепить корпус двигателя с учётом вентиляции - воздушный зазор вокруг корпуса должен сохраняться
• Подключение осуществляется к клеммной коробке с выводами U1-V1-W1 и U2-V2-W2 - схема подключения указана на крышке

Безопасность и стандарты

Электродвигатель трехфазный АИР 80A4 380В 1,1кВт 1500об/мин 3081 (фланец) DRIVE IEK ONI соответствует ГОСТ 51689 и имеет степень защиты IP55, что обеспечивает безопасную работу в помещениях с высокой влажностью, пылью и риском попадания струй воды. Климатическое исполнение У2 позволяет использовать двигатель в холодных регионах без дополнительного обогрева. Все материалы и изоляция рассчитаны на длительную эксплуатацию при максимальной температуре окружающей среды +40 C.

Преимущества

• Фланцевое исполнение (IM3081) упрощает монтаж на оборудование с уже готовым крепёжным фланцем
• Защита IP55 снижает потребность в специальном кожухе - можно устанавливать прямо в цехах
• Гарантия 3 года - один из самых длинных сроков среди аналогичных моделей
• Стандартная высота оси 80 мм - легко заменяется на другие модели того же типоразмера
• Производитель IEK - известный российский бренд с развитой сервисной сетью

Ограничения применения

• Не предназначена для взрывоопасных зон - отсутствует взрывозащита (Ex)
• Нельзя использовать при температурах выше +40 C без принудительного охлаждения
• КПД 0,74 ниже современных классов IE3/IE4 - при частой работе экономически выгоднее заменить на более эффективный двигатель
• Только фланцевое крепление - нельзя установить на лапы, если основание не предусматривает фланец
• Не рекомендован для частотного регулирования без внешнего преобразователя - стандартная намотка не адаптирована под VFD

Примеры использования

• Насосы для подачи воды в системах водоснабжения и канализации
• Вентиляторы в промышленных воздуховодах и системах вентиляции
• Ленточные конвейеры на пищевых и химических предприятиях
• Смесители для растворов в бетонных узлах и агрегатах
• Затворы и задвижки в трубопроводах с автоматическим управлением
• Циркуляционные насосы в системах отопления и теплообменниках

Практические советы

• При замене старого двигателя проверьте, чтобы новый имел тот же типоразмер (80 мм) и монтажное исполнение (IM3081)
• Для питания используйте автоматический выключатель с расцепителем по току 6–8 А (по таблице 5,1 А - выбирайте с запасом)
• Если двигатель будет работать в режиме частых пусков - установите тепловое реле с регулировкой по току 5,1 А
• При монтаже на фланец обязательно используйте герметик или прокладку - даже при IP55 возможна утечка влаги при давлении
• Не забывайте про ежегодную смазку подшипников - интервал указан в паспорте, обычно 1000–2000 часов
• При подключении к сети соблюдайте порядок фаз - изменение чередования вызывает реверс вращения
