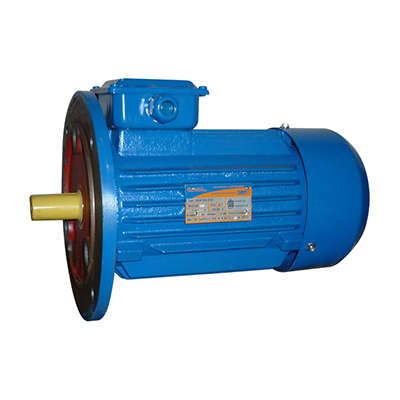

Электродвигатель (5АИ) 90 L6 1,5кВт 1000 об./мин. IM 3081 (фланец) | 01.01.213677 Элком ОРЛАН

Электродвигатель 5АИ 90 L6 1,5кВт 1000 об./мин. IM 3081 (фланец) от Элком предназначен для постоянной работы на приводах станков, насосов и конвейеров, где требуется надёжный асинхронный двигатель с фланцевым креплением. Артикул 01.01.213677 соответствует унифицированной серии 5АИ, совместимой с большинством аналогичных моделей.

Назначение и область применения

Электродвигатель 5АИ 90 L6 1,5кВт 1000 об./мин. IM 3081 (фланец) используется там, где нужна стабильная мощность и длительная работа без перерывов. Подходит для приводов технологического оборудования: насосов, компрессоров, конвейеров, вентиляторов, шнеков и других машин с равномерной нагрузкой. Крепление через фланец позволяет легко интегрировать двигатель в сборочные узлы без муфт и соединений.

Технические характеристики

• Мощность: 1,5 кВт
• Частота вращения: 1000 об/мин
• Тип двигателя: трёхфазный асинхронный с короткозамкнутым ротором
• Режим работы: S1 (продолжительный, без перерывов)
• Напряжение питания: до 660 В, частота 50 Гц
• Исполнение: закрытое (защита от внешних воздействий)
• Способ крепления: IM 3081 - фланцевый, с возможностью установки на опорную поверхность
• Стандарты: ГОСТ 31606-2012, ГОСТ Р 52776-2007, МЭК 60034

Совместимость и монтаж

Фланцевое крепление IM 3081 обеспечивает жёсткую и точную установку на оборудование. Диаметр фланца соответствует стандартным габаритам серий 5АИ, АИР, 4А и им подобных - значит, этот двигатель можно заменить на аналоги из этих семейств без переделки монтажного места. Для подключения используйте клеммную коробку, расположенную сверху корпуса. Убедитесь, что провода рассчитаны на ток около 3,5–4 А (при 380 В). Нагрузка на вал - радиальная, осевые усилия не допускаются.

Безопасность и стандарты

Электродвигатель 5АИ 90 L6 1,5кВт 1000 об./мин. IM 3081 (фланец) произведен в соответствии с российскими и международными нормами безопасности: ГОСТ 31606-2012 (безопасность электромашин), ГОСТ Р 52776-2007 (энергоэффективность) и МЭК 60034 (международные требования к асинхронным двигателям). Корпус защищён от попадания пыли и брызг воды, но не предназначен для работы в условиях постоянного контакта с жидкостью или агрессивной средой.

Преимущества

• Высокая взаимозаменяемость с популярными моделями (АИР, 4А, 5А и др.) - снижает затраты на запчасти и ремонт
• Закрытое исполнение повышает долговечность в пыльных и влажных помещениях
• Фланцевое крепление исключает необходимость в соединительных элементах - уменьшает люфт и вибрацию
• Работа в режиме S1 позволяет использовать двигатель без ограничений по времени в циклических процессах

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, химически активной среды или субтропиков без дополнительной защиты
• Не рекомендован для частых пусков - более 6–8 раз в час - это сокращает срок службы обмоток
• Отсутствует встроенная термозащита; необходимо применять внешние тепловые реле или контроллеры
• Нельзя использовать в качестве генератора или в системах с регулируемой частотой без преобразователя

Примеры использования

• Привод насоса для подачи воды в систему орошения
• Двигатель для конвейера на пищевом производстве
• Привод вентилятора в системе вентиляции цеха
• Привод шнекового питателя на заводе по производству удобрений

Практические советы

• Перед установкой проверьте соответствие фланцевого отверстия на оборудовании - диаметр должен точно совпадать с размером фланца двигателя
• Подключение к сети выполняйте только после проверки фазировки - неверная последовательность вызывает обратное вращение вала
• Обязательно установите тепловое реле или частотный преобразователь с защитой от перегрузки
• При длительном хранении храните двигатель в сухом месте, предварительно смазав подшипники согласно руководству производителя
• Для обслуживания доступ к клеммной коробке осуществляется через верхнюю крышку - она снимается одним болтом
