Электродвигатель АИР DRIVE 3ф 90L6 220/380В 1.5кВт 1000об/мин 1081 IEK DRV090-L6-001-5-1010

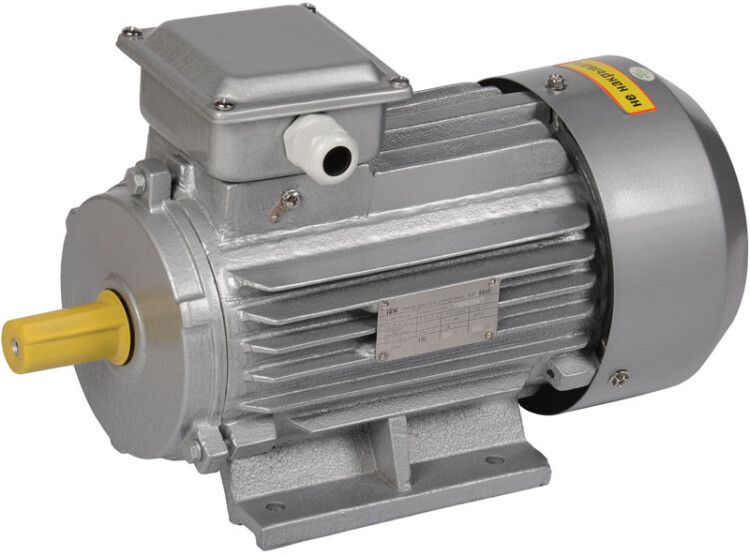

Электродвигатель трехфазный АИР 90L6 380В/220В 1,5кВт 1000об/мин 1081 (лапы) DRIVE - надёжный асинхронный двигатель от IEK серии DRIVE, предназначенный для постоянной работы на промышленном оборудовании с нагрузкой до 1,5 кВт. Подходит для установки на лапах, работает от трёхфазной сети 380 В или 220 В.

Назначение и область применения

Электродвигатель трехфазный АИР 90L6 380В/220В 1,5кВт 1000об/мин 1081 (лапы) DRIVE используется там, где требуется устойчивый крутящий момент при низкой частоте вращения. Применяется в системах с длительным циклом работы: насосах, вентиляторах, конвейерах, компрессорах, смесителях, станках с ЧПУ, затворах и задвижках. Особенно эффективен в условиях повышенной запылённости и перепадов температур благодаря защите IP55.

Технические характеристики

• Мощность: 1,5 кВт - достаточна для средних по габаритам механизмов
• Частота вращения: 1000 об/мин - оптимальна для медленных, но мощных процессов
• Количество фаз: 3 - требует трёхфазного питания
• Напряжение: 380 В / 220 В - можно подключить по схеме “звезда” (380 В) или “треугольник” (220 В)
• Номинальный ток: 6,98 А (при 380 В) / 4,04 А (при 220 В)
• КПД: 76 % - соответствует классу эффективности IE2
• Коэффициент мощности: 0,74 - требует компенсации реактивной мощности в крупных сетях
• Количество полюсов: 6 - обеспечивает низкую скорость вращения без редуктора
• Высота оси вращения: 90 мм - совпадает с типоразмером корпуса
• Монтажное исполнение: IM1081 - крепление на лапах, горизонтальная установка
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Тип подшипника: шариковые - обеспечивают долгий срок службы при равномерной нагрузке
• Климатическое исполнение: У2 - рассчитан на работу при температурах от -45 C до +40 C
• Частота: 50 Гц - стандартизирован для российских сетей
• Гарантия: 3 года - подтверждает качество сборки и материалов
• Норматив: ГОСТ 51689 - соответствие российским требованиям к промышленным двигателям

Совместимость и монтаж

Электродвигатель трехфазный АИР 90L6 380В/220В 1,5кВт 1000об/мин 1081 (лапы) DRIVE имеет монтажное исполнение IM1081 - значит, он крепится на четырёх лапах через отверстия под болты. Диаметр посадочных отверстий соответствует стандартному размеру для двигателей типа АИР. Для подключения используйте клеммную коробку с зажимами для проводов сечением 1,5–2,5 мм2. Переключение между схемами “звезда” и “треугольник” выполняется внутри клеммной коробки - перед подключением проверьте маркировку выводов U1-V1-W1 и U2-V2-W2. Обязательно соблюдайте полярность фаз. Масса двигателя - около 28 кг, поэтому при монтаже используйте подъёмные средства.

Безопасность и стандарты

Электродвигатель трехфазный АИР 90L6 380В/220В 1,5кВт 1000об/мин 1081 (лапы) DRIVE соответствует ГОСТ 51689 и имеет степень защиты IP55, что позволяет использовать его в помещениях с высокой влажностью и пылью. Климатическое исполнение У2 гарантирует работоспособность в холодных регионах России. Наличие термозащиты не предусмотрено - рекомендуется устанавливать внешние тепловые реле или частотники с функцией перегрузки.

Преимущества

• Универсальное питание: работает как от 380 В, так и от 220 В - удобно при модернизации старых линий
• Низкая скорость вращения (1000 об/мин) снижает потребность в редукторах
• Защита IP55 - выдерживает влажные, пыльные и агрессивные среды
• Лаповое крепление - простая замена аналогичных моделей без доработки основания
• Гарантия 3 года - один из самых длинных сроков среди отечественных производителей

Ограничения применения

• Не предназначен для частого пуска/останова - возможен перегрев обмоток
• Отсутствует внутренняя термозащита - обязательна установка внешнего теплового реле
• Не следует использовать в взрывоопасных зонах - нет сертификата Ex
• При работе на 220 В по схеме “треугольник” выходная мощность снижается - не превышайте 1,5 кВт
• Не подходит для вертикального монтажа - только горизонтально, на лапах

Примеры использования

• Насосная станция водоснабжения - обеспечивает стабильный напор при низкой скорости
• Конвейерная лента на пищевом производстве - работает без вибраций и перегрева
• Вентиляционная установка в цеху - выдерживает пыль и перепады температур
• Затвор на трубопроводе - управляет потоком жидкости с минимальными колебаниями
• Смеситель для бетона - развивает нужный крутящий момент при 1000 об/мин

Практические советы

• При подключении к сети 220 В обязательно используйте схему “треугольник”, иначе двигатель будет недогружен
• Проверяйте соосность вала с приводом - даже малый перекос сокращает срок службы подшипников
• Перед первым запуском проверьте вращение - при необходимости поменяйте местами две любые фазы
• Обслуживание: каждые 1000 часов - контроль нагрева, каждый год - смазка подшипников (если есть масляные сальники)
• При хранении - держите в сухом месте, предохраняйте от конденсата; после длительного простоя - проверьте сопротивление изоляции мегаомметром (>1 МОм)
• Замена: этот двигатель легко заменяет модели AИР 90L6 других брендов с тем же типоразмером и монтажом IM1081
