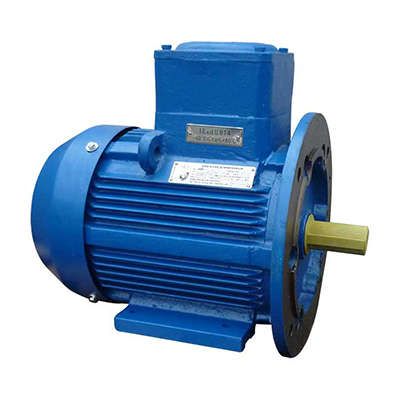

Электродвигатель взрывозащищенный АИМУ 132 М2 11/3000 IM 2081 Орлан - 01.02.02.000298

Электродвигатель взрывозащищенный АИМУ 132 М2 11/3000 IM 2081, 380/660В, 1ExdIIBT4 от бренда Элком предназначен для работы во взрывоопасных зонах, где есть риск образования воспламеняемых газовых смесей. Его корпус выполнен из прочной взрывонепроницаемой оболочки, что делает его надежным решением для промышленного оборудования в опасных условиях.

Назначение и область применения

Электродвигатель взрывозащищенный АИМУ 132 М2 11/3000 IM 2081, 380/660В, 1ExdIIBT4 используется там, где возможны взрывоопасные смеси горючих газов или паров с воздухом. Подходит для установки на насосах, компрессорах, вентиляторах, транспортерах и другом оборудовании в химической, нефтегазовой, фармацевтической и пищевой промышленности. Может работать как в помещениях, так и на открытых площадках.

Технические характеристики

• Мощность: 11 кВт
• Напряжение: 380/660 В (возможно подключение по схеме треугольник/звезда)
• Частота: 50 Гц
• Скорость вращения: 3000 об/мин
• Климатическое исполнение: УХЛ (работает при температуре от -60C до +60C)
• Степень защиты: IP55 (защита от пыли и струй воды)
• Взрывозащита: Ex d IIB T4 - взрывонепроницаемая оболочка, классификация по газам группы IIB и максимальная температура поверхности 135C
• Способ монтажа: IM 2081 - горизонтальная установка с опорными лапами и торцевым валом

Совместимость и монтаж

Электродвигатель взрывозащищенный АИМУ 132 М2 11/3000 IM 2081, 380/660В, 1ExdIIBT4 устанавливается на жесткую основу с помощью лап. Для соединения с механизмом требуется муфта или ременная передача. Кабельный ввод должен соответствовать требованиям взрывозащиты - использовать только сертифицированные герметичные вводы. Напряжение подается через клеммную коробку, расположенную сверху. Перед запуском проверьте соответствие напряжения сети и схемы подключения (Δ/Υ).

Безопасность и стандарты

Электродвигатель взрывозащищенный АИМУ 132 М2 11/3000 IM 2081, 380/660В, 1ExdIIBT4 соответствует требованиям ГОСТ Р 51330.10–99 и международному стандарту IEC 60079-1. Оболочка выполнена из литого алюминия или стали и способна выдержать внутренний взрыв без выхода пламени наружу. Температура внешней поверхности не превышает 135C, что безопасно для среды с группой самовоспламенения T4.

Преимущества

• Высокая механическая прочность корпуса - гарантия сохранения взрывозащиты даже при перегрузках
• Работа в широком диапазоне температур - от -60C до +60C, включая суровые климатические условия
• Герметичная клеммная коробка снижает риск попадания влаги и пыли
• Поддерживает двойное напряжение (380/660 В) - удобство при использовании в сетях с разными уровнями напряжения

Ограничения применения

• Не допускается использование в зонах с наличием пыли горючих веществ (группа IIC или T5-T6) - данный двигатель рассчитан только на IIB и T4
• Запрещено вскрытие корпуса при работающем двигателе или наличии взрывоопасной среды
• Не рекомендован для постоянного погружения в жидкости - степень защиты IP55 не предусматривает длительного контакта с водой
• Не подходит для экстремально высоких уровней вибрации без дополнительной демпфирующей опоры

Примеры использования

• Насосы для перекачки легковоспламеняющихся жидкостей на нефтебазах
• Вентиляционные системы в газораспределительных станциях
• Компрессоры в химических цехах, где используются растворители
• Транспортеры на элеваторах зерновых терминалов, где возможно накопление пыли

Практические советы

• Перед монтажом проверьте посадочные размеры - диаметр вала и расстояние между лапами должны совпадать с приводом
• При подключении к сети 380 В используйте схему “треугольник”, при 660 В - “звезда”
• Обязательно проводите регулярный осмотр клеммной коробки и уплотнителей - повреждение уплотнений нарушает взрывозащиту
• Не применяйте обычные кабельные вводы - только специализированные, сертифицированные для взрывозащищенных устройств
• При замене двигателя убедитесь, что новый аналог имеет ту же маркировку Ex d IIB T4 - замена на менее защищённую модель недопустима
