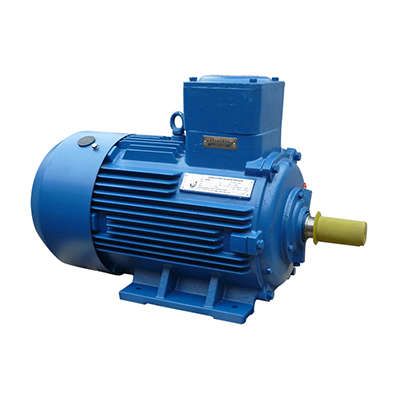

Электродвигатель взрывозащищенный АИМУ 180 М8 15/750 IM 1081 Орлан - 01.02.02.000479

Электродвигатель взрывозащищенный АИМУ 180 М8 15/750 IM 1081 380/660В 1ExdIIBT4 от бренда Элком предназначен для работы во взрывоопасных зонах, где есть риск образования воспламеняемых газовых смесей. Его конструкция соответствует требованиям безопасности для экстремальных условий, а напряжение 380/660 В позволяет использовать его в сетях с различной системой питания.

Назначение и область применения

Электродвигатель взрывозащищенный АИМУ 180 М8 15/750 IM 1081 380/660В 1ExdIIBT4 используется там, где возможны взрывоопасные смеси горючих газов или паров с воздухом - например, на нефтегазовых объектах, химических производствах, элеваторах, транспортерах в угольных шахтах и других местах с классификацией зон по взрывоопасности IIA и IIB.

Область применения включает как внутренние помещения, так и наружные установки. Температурный режим работы - от –60 C до +60 C, что делает двигатель пригодным для эксплуатации в суровых климатических условиях, включая Арктику и тропики.

Технические характеристики

• Мощность: 15 кВт
• Частота вращения: 750 об/мин
• Напряжение: 380 В / 660 В (возможно подключение по схеме треугольник/звезда)
• Степень защиты: IP55 (защита от пыли и струй воды)
• Класс взрывозащиты: Ex d IIB T4 - взрывонепроницаемая оболочка, допустимая температура поверхности не выше 135 C
• Способ монтажа: IM 1081 - фланцевый с одним торцевым валом
• Рабочий диапазон температур: –60 C … +60 C

Совместимость и монтаж

Электродвигатель взрывозащищенный АИМУ 180 М8 15/750 IM 1081 380/660В 1ExdIIBT4 имеет фланцевое исполнение (IM 1081), что требует точного совпадения посадочных размеров с приводимым оборудованием. Установка выполняется через фланец, без опорных лап.

Подключение возможно как на 380 В (по схеме “треугольник”), так и на 660 В (“звезда”). Переключение схемы необходимо выполнять в соответствии с паспортом двигателя и с учетом параметров сети. Клеммная коробка должна быть герметично закрыта после обслуживания - нарушение целостности корпуса аннулирует взрывозащиту.

Безопасность и стандарты

Электродвигатель взрывозащищенный АИМУ 180 М8 15/750 IM 1081 380/660В 1ExdIIBT4 соответствует ГОСТ Р 51330.10–99 и международному стандарту IEC 60079-1. Конструкция выполнена в виде взрывонепроницаемой оболочки (тип взрывозащиты «d»), способной выдерживать внутренний взрыв без выхода пламени наружу.

Группа T4 гарантирует, что максимальная температура поверхности корпуса не превышает 135 C - это безопасно для большинства газов категории IIB, таких как этилен, пропилен, ацетилен.

Преимущества

• Высокая надежность благодаря прочной литой оболочке из стали или алюминиевого сплава
• Широкий диапазон рабочих температур - от арктических холодов до жары пустынь
• Универсальное питание: возможность подключения к сетям 380 В и 660 В без замены оборудования
• Защита IP55 снижает потребность в дополнительных кожухах при работе на улице
• Сертифицирован для использования в зонах 1 и 2 по классификации взрывоопасных зон

Ограничения применения

• Не применяется в зонах с наличием пыли горючих материалов (класс IIIC) - требуется другой тип защиты (например, Ex t)
• Запрещено вскрытие корпуса при наличии взрывоопасной среды - ремонт проводится только в безопасной зоне
• Не рекомендован для постоянной работы при перегрузках свыше 110 % номинала - повышается риск нагрева и нарушения взрывозащиты
• Не предназначен для подводной эксплуатации - IP55 не обеспечивает погружения

Примеры использования

• Привод насосов на нефтяных платформах
• Вентиляторы в газоперерабатывающих цехах
• Лебедки и конвейеры на химзаводах, работающие со смесью паров растворителей
• Привод компрессоров в газораспределительных станциях

Практические советы

• Перед монтажом проверьте соответствие посадочного фланца и осевого размера вала с приводимым механизмом - расхождение даже на 0,5 мм вызывает вибрацию и преждевременный износ подшипников
• При подключении к сети 660 В используйте только кабель с изоляцией, рассчитанной на повышенное напряжение - недостаточная изоляция может стать причиной пробоя
• Проверяйте состояние уплотнений клеммной коробки каждые 6 месяцев - старение резины снижает степень защиты
• Не используйте обычные болты для крепления крышек - применяйте только оригинальные детали от производителя Элком
• При длительной эксплуатации в условиях высокой влажности регулярно проводите диагностику изоляции обмоток - влага снижает сопротивление и увеличивает риск аварии
