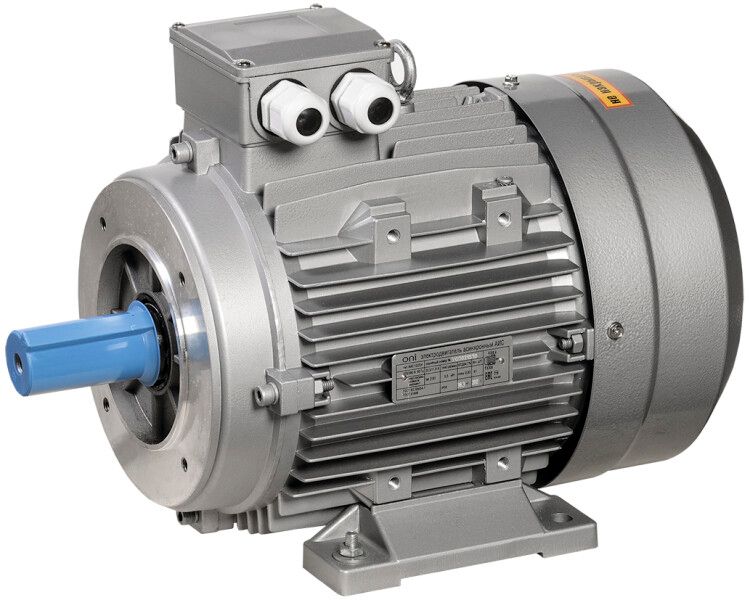

Электродвигатель АИС 3ф 100L2 220/380В 3кВт 3000об/мин 2181 ONI ONS100-L2-003-0-3021 IEK

Электродвигатель трехфазный АИС 100L2 380В 3кВт 3000об/мин 2181 серии ONI - компактный асинхронный двигатель с комбинированной системой крепления (лапы + фланец), предназначенный для постоянной работы на промышленном оборудовании. Модель ONI с артикулом ons100-l2-003-0-3021 обеспечивает надежную передачу крутящего момента в условиях высокой влажности и запыленности.

Назначение и область применения

Электродвигатель трехфазный АИС 100L2 380В 3кВт 3000об/мин 2181 серии ONI используется там, где требуется устойчивая работа при переменной нагрузке и длительных циклах включения. Подходит для привода насосов, вентиляторов, конвейеров, компрессоров, смесителей, станков с ЧПУ и механизмов затворов. Благодаря комбинированному монтажному исполнению IM2181, его можно устанавливать как на опорные лапы, так и прямо на фланцевую поверхность оборудования.

Технические характеристики

• Тип: асинхронный, трёхфазный, переменный ток (AC)
• Номинальная мощность: 3 кВт
• Номинальное напряжение: 380 В
• Частота вращения: 3000 об/мин (2 полюса)
• Номинальная частота сети: 50 Гц
• Номинальный ток: 10.96 А (при соединении “звезда”), 6.34 А (при соединении “треугольник”)
• КПД: 82%
• Коэффициент мощности (cos φ): 0.87
• Высота оси вращения: 100 мм
• Типоразмер корпуса: 100 мм
• Подшипники: шариковые - обеспечивают долгий срок службы при высоких скоростях
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Климатическое исполнение: У2 - работает при температурах от -45 C до +40 C
• Монтажное исполнение: IM2181 - комбинация лап и фланца с возможностью установки на малый фланец
• Нормативный документ: ГОСТ 51689

Совместимость и монтаж

Электродвигатель трехфазный АИС 100L2 380В 3кВт 3000об/мин 2181 серии ONI имеет два варианта крепления: через лапы (на раму или основание) и через фланец (непосредственно к приводимому устройству). Малый фланец позволяет использовать его с типовыми муфтами и редукторами, совместимыми с DIN 42955. Для подключения используйте кабель с медными жилами сечением не менее 2,5 мм2. Обязательно проверьте соответствие посадочных размеров: диаметр вала - 22 мм, длина вала - 60 мм. При монтаже на фланец соблюдайте равномерность затяжки болтов, чтобы избежать перекоса ротора.

Безопасность и стандарты

Электродвигатель соответствует требованиям ГОСТ 51689 и выполнен в соответствии с международными нормами для промышленного оборудования. Степень защиты IP55 гарантирует безопасную работу в помещениях с повышенной влажностью, пылью и риском брызг воды - например, на пищевых производствах, в канализационных насосных станциях или на открытых площадках. Климатическое исполнение У2 допускает эксплуатацию в неотапливаемых зданиях и на улице при условии защиты от прямого воздействия осадков.

Преимущества

• Комбинированный монтаж IM2181 даёт гибкость в установке - можно выбрать удобный способ крепления без замены двигателя
• Высокий КПД (82%) снижает потребление электроэнергии и тепловые потери
• Шариковые подшипники обеспечивают минимальный уровень шума и долгий срок службы даже при 3000 об/мин
• Защита IP55 позволяет использовать двигатель в сложных средах без дополнительных кожухов
• Низкий коэффициент мощности (0.87) требует меньшего сечения кабелей и уменьшает нагрузку на сеть

Ограничения применения

• Не предназначен для работы в взрывоопасных зонах - отсутствует взрывозащита Ex
• Не рассчитан на частотное регулирование - при работе на инверторе возможен перегрев и выход из строя изоляции
• Запрещено использование при температурах ниже -45 C или выше +40 C - выходит за пределы климатического исполнения У2
• Не рекомендуется для кратковременных режимов (S2) более 30 минут без пауз - может перегреться из-за ограниченной теплоотдачи

Примеры использования

• Насосы для подачи воды в системах водоснабжения и водоотведения
• Вентиляционные установки в промышленных цехах и лабораториях
• Ленточные конвейеры на пищевых и химических предприятиях
• Циркулярные пилы и фрезерные станки с автоматической подачей
• Компрессоры для воздушных систем в автосервисах и ремонтных мастерских

Практические советы

• При подключении к сети 380 В обязательно проверьте правильность чередования фаз - неверная последовательность вызывает обратное вращение вала
• Перед первым запуском проверьте свободное вращение вала рукой - наличие заклинивания указывает на повреждение подшипников
• Для продления срока службы регулярно контролируйте нагрев корпуса - при температуре выше 80 C необходимо проверить нагрузку и вентиляцию
• При монтаже на фланец используйте прокладки для компенсации люфта - особенно важно при соединении с редукторами
• Для обслуживания выбирайте смазку типа Литол-24 - она совместима с шариковыми подшипниками и устойчива к температурным колебаниям
