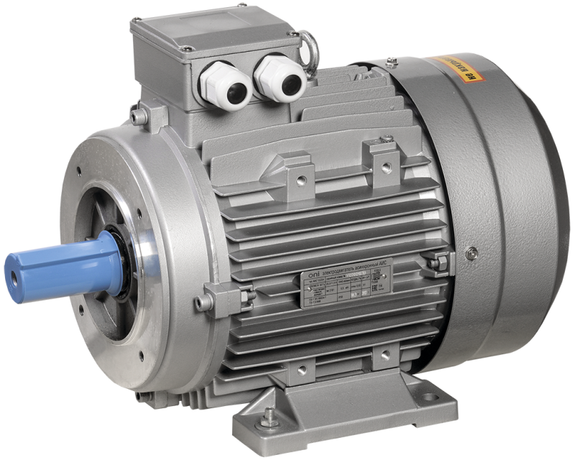

Электродвигатель АИС 3ф 132M4 220/380В 7.5кВт 1500об/мин 2181 ONI ONS132-M4-007-5-1521 IEK

Электродвигатель трехфазный АИС 132M4 220/380В 7,5кВт 1500об/мин 2181 ONI - надёжный асинхронный двигатель для промышленного оборудования, работающий на напряжении 220/380 В и подходящий для постоянной нагрузки в условиях умеренного климата. Артикул ons132-m4-007-5-1521 соответствует модели с монтажным исполнением IM2181.

Назначение и область применения

Электродвигатель трехфазный АИС 132M4 220/380В 7,5кВт 1500об/мин 2181 ONI предназначен для привода механизмов, требующих стабильной мощности и длительной работы без перегрузок. Подходит для использования в системах с высокой цикличностью включения: насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ, смесителях и задвижках. Применяется в обрабатывающей промышленности, ЖКХ, энергетике и на объектах транспорта.

Технические характеристики

• Мощность: 7,5 кВт - обеспечивает достаточную силу для средних по габаритам приводов
• Напряжение: 220/380 В - работает в двух схемах соединения обмоток: треугольник (220 В) и звезда (380 В)
• Частота вращения: 1500 об/мин - соответствует четырёхполюсному исполнению при частоте сети 50 Гц
• Количество фаз: 3 - требует трёхфазной сети питания
• Номинальный ток: 27,2 А (при 220 В) / 15,8 А (при 380 В) - важно для выбора автоматических выключателей и кабеля
• КПД: 0,87 - высокий показатель эффективности преобразования электроэнергии в механическую работу
• Коэффициент мощности: 0,85 - позволяет использовать менее мощные УЗО и КЛУ, снижает потери в проводах
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Высота оси вращения: 132 мм - определяет посадочные размеры и совместимость с муфтами и редукторами
• Тип подшипника: шариковый - обеспечивает долгий срок службы при равномерной нагрузке
• Климатическое исполнение: У2 - рассчитан на работу при температурах от -45 C до +40 C, в помещениях с нормальной влажностью
• Монтажное исполнение: IM2181 - фланцевый крепление с валом на выходе, без лап
• Нормативный документ: ГОСТ 51689 - соответствие российским требованиям к промышленным двигателям

Совместимость и монтаж

Электродвигатель трехфазный АИС 132M4 220/380В 7,5кВт 1500об/мин 2181 ONI имеет фланцевое исполнение IM2181 - значит, он крепится через фланец к оборудованию, а не на лапы. Для установки требуется точно совпадающий фланец приводимого устройства с посадочным диаметром 132 мм. Обязательно проверьте соответствие типоразмера фланца и расположения крепёжных отверстий. Напряжение подаётся на клеммную коробку; при подключении к сети 380 В используется схема “звезда”, при 220 В - “треугольник”. Переключение схемы выполняется внутри клеммной коробки согласно схеме на крышке.

Безопасность и стандарты

Электродвигатель трехфазный АИС 132M4 220/380В 7,5кВт 1500об/мин 2181 ONI соответствует ГОСТ 51689 и имеет степень защиты IP55, что делает его безопасным для эксплуатации в пыльных и влажных средах. Защита от перегрева не встроена - необходимо использовать внешние тепловые реле или частотники с функцией термозащиты. Максимальная температура окружающей среды +40 C - превышение этого значения требует принудительного охлаждения или снижения нагрузки.

Преимущества

• Высокий КПД (0,87) снижает расход электроэнергии и себестоимость производства
• Фланцевое исполнение IM2181 исключает необходимость точной регулировки соосности с помощью муфт
• Работа на 220/380 В даёт гибкость подключения в сетях различного типа
• Шариковые подшипники обеспечивают минимальный уровень шума и долгий срок службы при правильной эксплуатации
• Климатическое исполнение У2 позволяет использовать двигатель в холодных регионах России без дополнительного обогрева

Ограничения применения

• Не предназначен для работы в взрывоопасных зонах - отсутствует взрывозащита
• Не рекомендован для частых пусков более 4–6 раз в час - риск перегрева обмоток
• Не допускается погружение в жидкости - IP55 не гарантирует герметичность при полном погружении
• Требуется стабильное питание: колебания напряжения свыше +-10 % вызывают перегрев и снижение момента
• Отсутствует внутренняя термозащита - обязательна установка внешнего теплового реле

Примеры использования

• Насосная станция водоснабжения - привод циркуляционного насоса
• Конвейерная линия на пищевом заводе - движение ленты с продукцией
• Вентиляционная система в производственном цеху - обеспечение воздухообмена
• Станок с ЧПУ - поворот шпинделя с постоянной скоростью
• Компрессор для воздушной системы - поддержание давления в трубопроводе

Практические советы

• При замене старого двигателя - обязательно сверьте высоту оси (132 мм) и тип крепления (IM2181)
• Выбирайте кабель сечением не менее 4 мм2 для 380 В и 6 мм2 для 220 В - учитывайте длину линии
• Настройте тепловое реле на ток 15,8–16 А (для схемы звезда) - это предохранит от перегрузки
• Проверяйте балансировку вала перед запуском - особенно при работе с тяжёлыми шкивами или муфтами
• При хранении - сохраняйте двигатель в сухом месте, закрыв клеммную коробку - влага может повредить изоляцию
• При первом запуске после ремонта - проверьте направление вращения. При необходимости поменяйте местами любые две фазы
