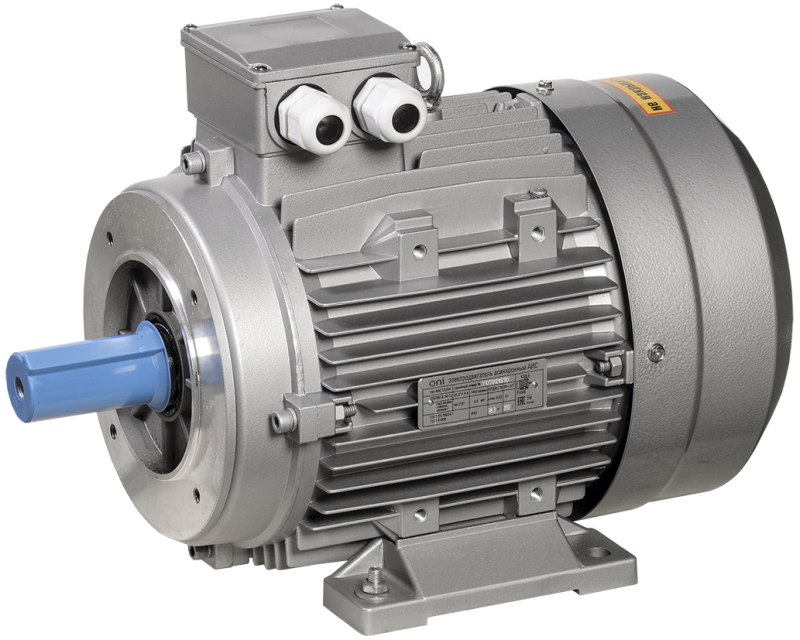

Электродвигатель АИС 3ф 90S4 220/380В 1.1кВт 1500об/мин 2181 ONI ONS090-S4-001-1-1521 IEK

Электродвигатель трехфазный АИС 90S4 380В/220В 1,1кВт 1500об/мин 2181 ONI - надёжный асинхронный двигатель для постоянной работы на промышленном оборудовании. Подходит для установки в системах с напряжением 380 В или 220 В, обеспечивает стабильную работу при нагрузках до 1,1 кВт. Артикул ons090-s4-001-1-1521 соответствует монтажному исполнению IM2181.

Назначение и область применения

Электродвигатель трехфазный АИС 90S4 380В/220В 1,1кВт 1500об/мин 2181 ONI предназначен для привода механизмов, требующих постоянного вращения с частотой 1500 об/мин. Он используется там, где важна долговечность, устойчивость к перегрузкам и работа в сложных условиях.

• Насосы и вентиляционные системы
• Конвейеры и транспортеры
• Обрабатывающие станки (токарные, фрезерные)
• Смесители, компрессоры, затворы и задвижки
• Промышленная автоматизация в обрабатывающей, добывающей промышленности и ЖКХ

Технические характеристики

• Мощность: 1,1 кВт - достаточна для средних нагрузок, не требует высокой мощности сети
• Напряжение: 380 В / 220 В - возможность подключения по схеме “звезда” (380 В) или “треугольник” (220 В)
• Частота вращения: 1500 об/мин - типичная скорость для четырёхполюсного двигателя при 50 Гц
• Количество фаз: 3 - работает от трёхфазной сети, не требует дополнительных преобразователей
• Количество полюсов: 4 - определяет синхронную скорость вращения и характер нагрузки
• Номинальный ток: 5,0 А (при 380 В) / 2,89 А (при 220 В) - позволяет рассчитывать сечение проводов и тепловые защиты
• КПД: 76 % - эффективное преобразование электроэнергии в механическую работу
• Коэффициент мощности: 0,79 - потребляет реактивную мощность, возможна необходимость компенсации
• Степень защиты IP55: защищён от пыли (не полностью герметичен, но пыль не попадает внутрь в количестве, нарушающем работу) и от струй воды из любого направления
• Высота оси вращения: 90 мм - совпадает с типоразмером корпуса, важно при подборе креплений и соединителей
• Тип подшипника: шариковые - обеспечивают длительный срок службы при равномерной нагрузке
• Климатическое исполнение У2: допускает работу при температурах от –45 C до +40 C, подходит для помещений с контролируемым микроклиматом
• Нормативный документ: ГОСТ 51689 - соответствие требованиям российских стандартов на асинхронные двигатели
• Монтажное исполнение IM2181: горизонтальная установка с двумя боковыми лапами и торцевым фланцем

Совместимость и монтаж

Электродвигатель трехфазный АИС 90S4 380В/220В 1,1кВт 1500об/мин 2181 ONI имеет монтажное исполнение IM2181 - значит, он крепится болтами через лапы и может дополнительно фиксироваться фланцем. Для правильной установки необходимо:

• Проверить посадочные : диаметр вала - согласно ГОСТ, обычно 22–24 мм; расстояние между центрами крепёжных отверстий лап - указывается в чертежах производителя
• Выбирать гибкие муфты или ременные передачи, чтобы минимизировать радиальные нагрузки на вал
• Не использовать двигатель с вертикальным расположением - IM2181 не предусматривает такую установку
• Подключение к сети: при 380 В - звезда, при 220 В - треугольник. Переключение выполняется внутри клеммной коробки

Безопасность и стандарты

Электродвигатель трехфазный АИС 90S4 380В/220В 1,1кВт 1500об/мин 2181 ONI изготовлен в соответствии с ГОСТ 51689 и имеет степень защиты IP55. Это гарантирует безопасную эксплуатацию в помещениях с повышенной запылённостью и влажностью. Каждый двигатель прошёл проверку на нагрев, пробой изоляции и механическую прочность. Применение вне условий, указанных в стандарте, снижает уровень безопасности.

Преимущества

• Работает прямо от трёхфазной сети без необходимости в частотных преобразователях
• Высокая ремонтопригодность - доступ к клеммной коробке, замена подшипников без демонтажа всего оборудования
• Устойчив к скачкам напряжения +-10%, что актуально для объектов с нестабильной сетью
• Легко заменяемый аналог других серий (например, АИР, АО2) благодаря унифицированным размерам
• Производитель ONI (IEK) использует качественную изоляцию и медные обмотки, повышающие долговечность

Ограничения применения

• Не предназначены для взрывоопасных зон - отсутствует взрывозащита Ex
• Не рекомендован для частых пусков более 6–8 раз в час - риск перегрева обмоток
• Запрещено использование при температурах выше +40 C или ниже –45 C - выйдет за пределы климатического исполнения У2
• Не следует применять в местах с постоянными ударными нагрузками или вибрациями свыше нормы - возможно преждевременное выход из строя подшипников
• Не подходит для питания от однофазной сети без внешнего устройства (конденсаторного пускателя)

Примеры использования

• Привод насоса для подачи воды в систему водоснабжения многоквартирного дома
• Привод воздушного вентилятора в системе принудительной вентиляции цеха
• Привод конвейера на пищевом производстве для транспортировки продуктов
• Привод шнекового смесителя для раствора на строительной площадке
• Привод затвора в трубопроводе для регулирования потока жидкости

Практические советы

• Перед первым запуском проверьте направление вращения - при необходимости поменяйте два любых фазных провода местами
• При работе на 220 В обязательно соблюдайте схему “треугольник”, указанную на крышке клеммной коробки
• При монтаже используйте антивибрационные прокладки - продлевают жизнь двигателю и снижают шум
• Регулярно проверяйте состояние подшипников: при появлении скрипа или перегрева корпуса - произведите смазку или замену
• Для защиты от перегрузок применяйте тепловое реле с токовой настройкой 5,0 А (для 380 В)
• Не открывайте клеммную коробку при включённом питании - даже при отключенном контакторе есть опасность поражения током
