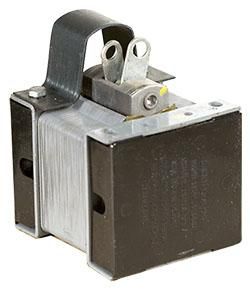

Электромагнит ИЖМВ 684432.003 380В тянущее исполнение ПВ=40% IP20 Электротехник ET012251

Электромагнит ИЖМВ 684432.003 - это тянущий электромагнит на 380 В переменного тока, предназначенный для дистанционного управления тормозами грузоподъёмных механизмов. Бренд Электротехник выпускает эту модель в серийном исполнении с ПВ 40% и степенью защиты IP20, что делает её надёжным решением для промышленных систем подъёма.

Назначение и область применения

Электромагнит ИЖМВ 684432.003 используется для отпускания и удержания колодочных тормозов в механизмах подъёма. Он применяется в тельферах и электрических талях моделей ТЭ 320, 2ТЭ 320, ТЭС 5000, ТЭС 6300, 2ТЭ 6300, ТЭС 10000, 2ТЭ 10000 и 2ТЭ 12500 с грузоподъёмностью от 2 до 12,5 тонн. Устройство обеспечивает точное и быстрое управление тормозной системой при работе в циклическом режиме.

Технические характеристики

• Номинальное напряжение: 380 В переменного тока (AC)
• Номинальный ток: 3,8 А
• Мощность потребления: 85 Вт
• Тип исполнения: тянущее - якорь движется внутрь катушки при включении
• Продолжительность включения (ПВ): 40% - допустимо работать 4 минуты в течение 10-минутного цикла
• Степень защиты: IP20 - защищён от прикосновений к опасным частям и крупным твердым предметам, но не защищён от воды и пыли
• Материал проводника: медная обмотка
• Способ монтажа: открытая установка - устройство крепится на поверхность без корпуса

Совместимость и монтаж

Электромагнит ИЖМВ 684432.003 совместим со штатными тормозными механизмами указанных талей и тельферов. Монтаж выполняется на плоскую металлическую поверхность с помощью болтовых креплений, предусмотренных конструкцией. Обязательно проверьте соответствие посадочного фланца и расположения крепёжных отверстий перед установкой. Кабель питания подводится к клеммной коробке устройства - используйте провод сечением не менее 1,5 мм2 для безопасной передачи тока 3,8 А.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ 12.2.007.0 для оборудования промышленных механизмов. Отсутствие герметизации (IP20) требует установки в закрытых помещениях без воздействия влаги, пыли и агрессивных сред. Не применять во взрывоопасных зонах.

Преимущества

• Высокая надёжность за счёт медной обмотки и оптимизированной конструкции якоря
• Устойчивость к перегреву благодаря ПВ 40%, рассчитанному на длительную работу в цикле
• Простота замены - стандартная форма и крепление позволяют заменить аналогичные модели без доработки
• Чёткая работа в условиях постоянных включений/выключений - идеально для тормозных систем

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, запылённости или на открытом воздухе из-за степени защиты IP20
• Запрещено использовать при температуре ниже -10 C и выше +40 C - не указаны гарантии работы вне этого диапазона
• Не подходит для систем с частотой включения более 120 циклов в час - возможен перегрев и выход из строя
• Требуется внешняя система защиты от скачков напряжения - чувствителен к просадкам и импульсам

Примеры использования

• Управление тормозом грузовой тали ТЭС 6300 при подъёме контейнеров на складе
• Функция аварийного торможения в 2ТЭ 12500 при отключении питания
• Циклический контроль положения груза в конвейерной системе с тельфером 2ТЭ 6300

Практические советы

• Перед первым включением проверьте механическое перемещение якоря - он должен двигаться свободно без заеданий
• При использовании в многотельферных системах рекомендуется устанавливать предохранители на 5–6 А на каждое устройство
• Не затягивайте крепёж слишком сильно - это может деформировать корпус и нарушить воздушный зазор между якорем и сердечником
• Проверяйте нагрев корпуса после 1 часа работы - если температура превышает 60 C, снижайте нагрузку или увеличьте паузу между циклами
• Замена электромагнита ИЖМВ 684432.003 должна производиться только при отключенном питании - даже малые остаточные токи могут вызвать случайное срабатывание
