Электромагниты ЭМИС-3100 МУ3, 380В, тянущее исполнение, ПВ 100%, IP20, с гибкими выводами, электромагнит (ЭТ) | ET003961 Электротехник

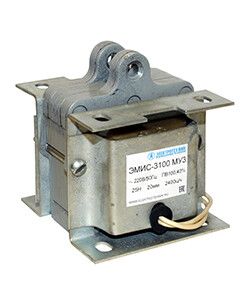

Электромагнит ЭМИС-3100 МУ3, 380В, тянущее исполнение, ПВ 100%, IP20, с гибкими выводами - устройство для дистанционного управления механическими системами в промышленной автоматике. Производится компанией Электротехник, артикул et003961.

Назначение и область применения

Электромагнит ЭМИС-3100 МУ3 предназначен для дистанционного включения и выключения исполнительных механизмов - например, замков, заслонок, клапанов, тормозов и других устройств, требующих точного механического перемещения. Применяется в системах автоматизации станков, конвейеров, пищевого и фармацевтического оборудования, а также в бытовых устройствах с электромеханическим управлением. Работает в цепях переменного тока, обеспечивая надёжное удержание в активном состоянии.

Технические характеристики

• Номинальное напряжение: 380 В переменного тока (частота 50/60 Гц)
• Тип тока: Переменный
• Принцип действия: Тянущее - сердечник движется внутрь катушки при включении
• Рабочий ток: 0,37–7,6 А (зависит от нагрузки и режима работы)
• Постоянный коэффициент включения (ПВ): 100% - возможно длительное включение без перегрева
• Степень защиты: IP20 - защищён от контакта с пальцами и предметами более 12 мм, но не защищён от воды и пыли
• Температурный диапазон: от –40 C до +40 C
• Положение при работе: Только вертикальное (ось сердечника - вверх или вниз)
• Выходы: Гибкие провода - удобны для подключения без жёсткой фиксации

Совместимость и монтаж

Электромагнит ЭМИС-3100 МУ3 совместим с любыми устройствами, которые используют тянущую силу для приведения в действие механизма. Для установки требуется закрепить корпус на плоской поверхности, соблюдая вертикальную ориентацию. Подключение осуществляется через гибкие выводы - они позволяют легко соединить устройство с клеммами даже при небольшом смещении. Убедитесь, что сечение проводов соответствует токовой нагрузке (до 7,6 А). Не используйте с жёсткими креплениями, требующими точного выравнивания - гибкие выводы компенсируют допуски.

Безопасность и стандарты

Электромагнит ЭМИС-3100 МУ3 соответствует требованиям к безопасности для промышленного электрооборудования. Отсутствие защиты от пыли и влаги (IP20) делает его пригодным только для сухих помещений внутри щитов или закрытых корпусов. Нельзя использовать во влажных средах, на улице или в местах с высокой запылённостью. Работа при температуре ниже –40 C или выше +40 C может вызвать снижение усилия или повреждение изоляции.

Преимущества

• ПВ 100% - можно включать на постоянную работу без пауз, без риска перегрева
• Гибкие выводы - упрощают монтаж, исключают необходимость точной подгонки проводов
• Широкий диапазон рабочих температур - работает в холодных цехах и в помещениях с кондиционированием
• Надёжная конструкция - сердечник и катушка спроектированы для долговременной эксплуатации в условиях промышленной вибрации

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли, агрессивных паров - IP20 недостаточно
• Запрещено устанавливать горизонтально или под углом - только строго вертикально
• Не подходит для частого включения-выключения свыше 120 раз в час - возможна потеря усилия из-за теплового эффекта
• Не используется в цепях постоянного тока - только переменный ток 380 В +-10%

Примеры использования

• Фиксация дверей шкафов в автоматических линиях
• Управление тормозами в конвейерных системах
• Активация заслонок в системах вентиляции
• Включение/выключение клапанов в технологическом оборудовании
• Автоматические замки в бытовых машинах (стиральные, сушильные)

Практические советы

• Проверьте соответствие напряжения сети 380 В - отклонение более чем на 10% снижает усилие и срок службы
• При монтаже не затягивайте гибкие выводы - это может повредить изоляцию
• Если нужна защита от пыли и влаги - устанавливайте ЭМИС-3100 МУ3 внутри герметичного корпуса
• Для контроля состояния используйте визуальный осмотр: при нагреве корпуса - проверьте токовую нагрузку
• При замене - убедитесь, что новый электромагнит имеет такое же исполнение (тянущее) и тип выводов
