Электромагниты МИС-4100 ЕУ3, 380В, тянущее исполнение, ПВ 100%, IP20, с жесткими выводами, электромагнит (ЭТ) | ET054683 Электротехник

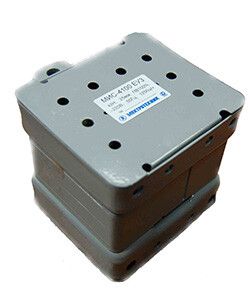

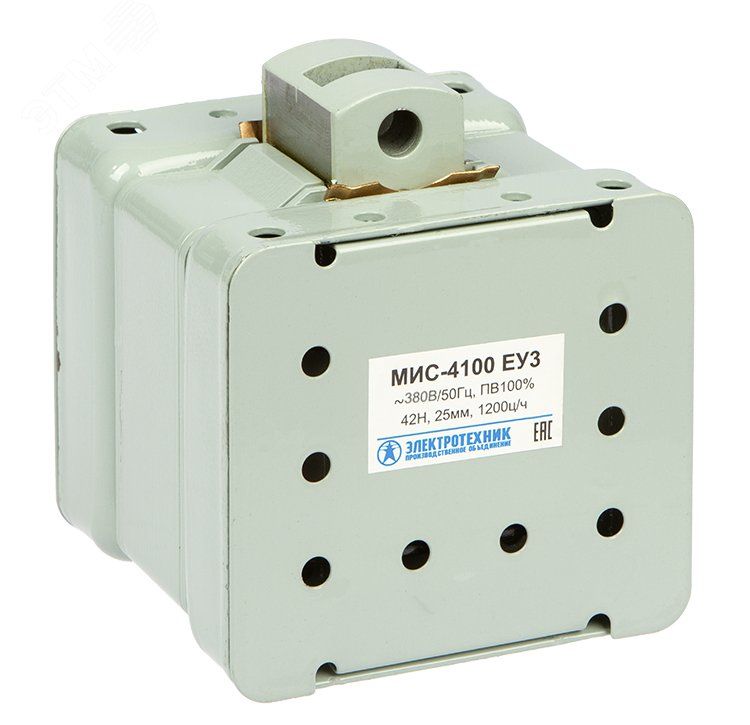

Электромагнит МИС-4100 от бренда Электротехник - это устройство для дистанционного управления механическими механизмами через электромагнитное притяжение. Аппарат работает от сети 380 В, имеет тянущее исполнение и постоянную нагрузку (ПВ 100%), что делает его подходящим для длительной работы в промышленных системах. Артикул et054683 соответствует модели с жесткими выводами и степенью защиты IP20.

Назначение и область применения

Электромагнит МИС-4100 предназначен для управления исполнительными механизмами - например, замками, заслонками, клапанами, фиксаторами и другими устройствами, требующими точного и надежного перемещения под действием магнитного поля. Применяется в автоматизированных линиях, станках, конвейерах, системах безопасности и других установках, где нужна дистанционная активация.

Технические характеристики

• Номинальное напряжение: 380 В переменного тока
• Частота: 50 Гц
• Тип тока: Переменный
• Принцип действия: Тянущее - сердечник движется внутрь катушки при включении
• Рабочий цикл: ПВ 100% - допускает непрерывную работу без перегрева
• Степень защиты: IP20 - защищён от контакта с пальцами и крупными предметами, но не от пыли и воды
• Выходные выводы: Жесткие - предполагают прямую проводку без гибких кабелей
• Диапазон температур: от -40 C до +40 C
• Установка: Только в вертикальном положении

Совместимость и монтаж

Электромагнит МИС-4100 совместим с сетями переменного тока 380 В +-10%. Для подключения используются жесткие выводы - они требуют фиксации в клеммниках или соединителей с достаточным усилием затяжки. Убедитесь, что сечение провода соответствует токовой нагрузке (до 13 А). Не используйте гибкие кабели - выводы не адаптированы под них. Монтаж возможен только в вертикальном положении: горизонтальная установка снижает эффективность и может вызвать перегрев.

Безопасность и стандарты

Электромагнит МИС-4100 соответствует требованиям к безопасному использованию в промышленных условиях. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не обеспечивает защиту от пыли и влаги - поэтому устройство устанавливается внутри корпусов или закрытых щитов. Наличие ПВ 100% гарантирует отсутствие тепловых перегрузок при работе без пауз.

Преимущества

• Постоянная нагрузка (ПВ 100%) позволяет работать без перерывов - идеально для автономных систем
• Жесткие выводы обеспечивают прочное и долговечное соединение без риска окисления контактов
• Широкий диапазон рабочих температур (-40…+40 C) подходит для холодных и жарких помещений
• Модель из серии МИС проверена временем - используется в тысячах промышленных объектах

Ограничения применения

• Не применяется во влажных средах, на открытом воздухе или в помещениях с высокой запылённостью - IP20 недостаточно
• Запрещено использовать в горизонтальном или перевёрнутом положении - нарушается работа механизма
• Не подходит для импульсных режимов с частыми включениями/выключениями - оптимизирован для постоянной нагрузки
• Требуется внешняя система защиты от перенапряжений - сам электромагнит не содержит встроенных защитных элементов

Примеры использования

• Фиксация технологических заслонок в системах вентиляции
• Активация тормозных механизмов на конвейерах
• Управление дверными замками в промышленных шкафах
• Включение/выключение клапанов в гидравлических системах
• Автоматические задвижки в пищевой и химической промышленности

Практические советы

• Проверьте соответствие напряжения питания - даже небольшое отклонение влияет на силу притяжения
• При монтаже соблюдайте вертикальное расположение - ось движения должна быть направлена строго вверх или вниз
• Подключайте жесткие выводы через клеммы с металлическими контактами - избегайте пластиковых разъёмов
• Не забудьте предусмотреть механический демпфер или возвратную пружину - после выключения электромагнита МИС-4100 не возвращает механизм самостоятельно
• Для обслуживания отключите питание и проверьте нагрев корпуса - при нормальной работе он слегка тёплый; значительный нагрев указывает на перегрузку или неверную установку
