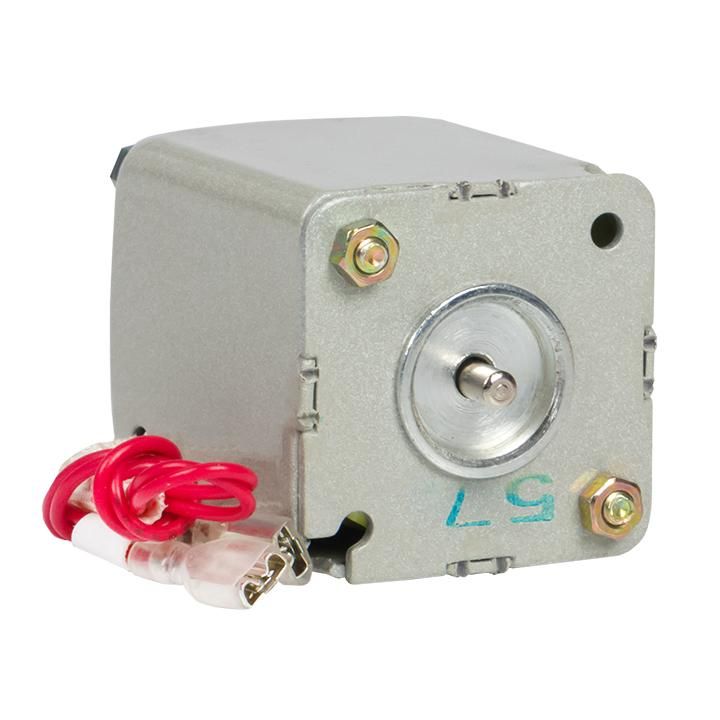

Электромагнит включения ВА45 230В | acb-45-kv-230 EKF

Электромагнит включения ВА45 230В от EKF серии PROxima - это компонент для управления автоматическими выключателями, обеспечивающий дистанционное включение контактов за счет электромагнитного импульса. Применяется в системах автоматизации, где требуется управление выключателем без ручного воздействия.

Назначение и область применения

Электромагнит включения ВА45 230В предназначен для дистанционного включения автоматических выключателей серии BA-45. Он активируется при подаче напряжения 230 В переменного тока, вызывая механическое перемещение рычага выключателя в положение «вкл». Подходит для установки в щитах управления, на производственных линиях, в системах аварийного отключения и автоматизированных объектах, где важно управлять питанием удалённо или из центрального пункта.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока
• Тип устройства: Электромагнит включения
• Вид привода: Электромагнитный
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и влаги
• Способ монтажа: Крепление винтами

Совместимость и монтаж

Электромагнит включения ВА45 230В совместим исключительно с автоматическими выключателями серии BA-45 от EKF PROxima. Устанавливается на фронтальной части корпуса выключателя через два винтовых крепления. Перед монтажом необходимо отключить питание и убедиться, что выключатель находится в положении «выкл». После фиксации электромагнита проверьте соответствие штока механизму расцепления - он должен легко передавать усилие без перекосов. Не используйте силовые провода большего сечения, чем указано в документации выключателя - это может повредить контактную группу.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования низкого напряжения. IP20 обеспечивает базовую защиту от случайного прикосновения, но не предназначено для работы во влажных, запыленных или открытых помещениях. Для таких условий рекомендуется использовать дополнительную защитную оболочку или помещение класса IP54 и выше.

Преимущества

• Простой и надёжный принцип действия - импульсное включение без задержек
• Интеграция с существующей серией BA-45 - не требует модификаций конструкции
• Минимальная потребляемая мощность при работе
• Совместимость со стандартными клеммами и проводами 0,5–2,5 мм2

Ограничения применения

• Не работает при постоянном напряжении - только переменный ток 230 В
• Не допускается использование вне закрытых щитов из-за низкой степени защиты IP20
• Не поддерживает частое включение/выключение - высокая частота срабатываний снижает срок службы катушки
• Не совместим с выключателями других серий или брендов

Примеры использования

• Управление питанием станка с пульта дистанционного контроля
• Автоматическое включение группы освещения после срабатывания датчика движения
• Подключение к системе АСУ ТП для включения питания при старте технологического процесса
• Резервное включение в случае отказа ручного привода

Практические советы

• Перед установкой проверьте наличие напряжения 230 В - недостаточное напряжение приведёт к слабому срабатыванию или полному отказу
• Обеспечьте свободный ход штока электромагнита - зазор между ним и рычагом выключателя должен составлять 0,5–1 мм
• Не затягивайте крепёжные винты слишком сильно - это может деформировать пластиковую основу
• При замене электромагнита включения ВА45 230В всегда используйте оригинальный артикул acb-45-kv-230 - аналоги могут иметь другую геометрию или силу тяги
• Рекомендуется периодически проверять состояние контактов внутри выключателя - частые срабатывания электромагнита увеличивают износ контактной системы
