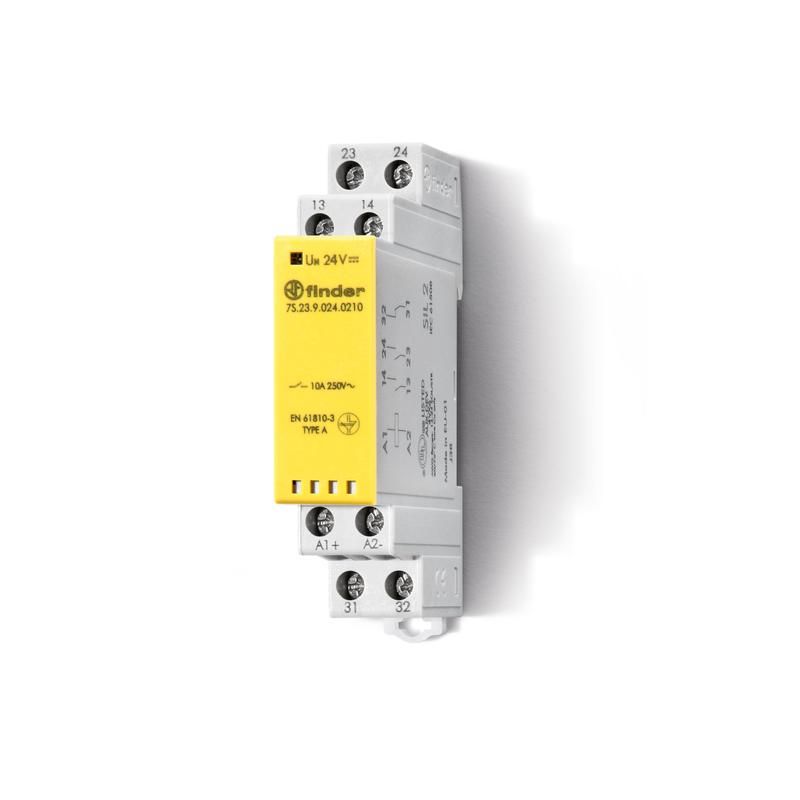

Электромеханическое реле безопасности (реле с принудительным управлением контактами); 2NO+1NC; катушка 48В DC | 7S2390480210 Finder 7S.23.9.048.0210

Реле безопасности Finder 7S2390480210 - электромеханическое устройство с принудительным управлением контактами, предназначенное для надёжного отключения оборудования в аварийных ситуациях. Подходит для систем автоматизации, где требуется высокая отказоустойчивость и соответствие требованиям функциональной безопасности уровня SIL2.

Назначение и область применения

Реле безопасности Finder 7S2390480210 используется в системах управления, требующих гарантированного размыкания цепей при сбоях - например, при активации кнопки экстренной остановки, срабатывании светового занавеса или нарушении работы двухканального сигнала. Обеспечивает безопасную блокировку оборудования до устранения причины аварии. Применяется на станках, конвейерах, роботизированных комплексах и других промышленных установках, где важна классификация по EN ISO 13849-1 уровень D и IEC 61508 SIL2.

Технические характеристики

• Тип тока: постоянный (DC), питание 48 В
• Количество контактов: 2 нормально замкнутых (НО) + 1 нормально разомкнутый (НЗ)
• Коммутируемый ток: до 10 А
• Материал контактов: серебро-никель с золотым покрытием - обеспечивает стабильную коммутацию даже при малых нагрузках
• Ширина устройства: 17,5 мм
• Степень защиты: IP20 - защищает от доступа пальцев и крупных частиц, не предназначено для влаги или пыли
• Способ подключения: винтовые клеммы - удобны для многожильных проводов и фиксированной сборки
• Способ монтажа: на DIN-рейку 35 мм
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +55C, допустима повышенная влажность
• Анализ входов: двухканальный с обратной связью - контролирует целостность сигналов с обоих каналов
• Выходы: два независимых выхода, связанных с безопасностью
• Сертификация: соответствует IEC 61508 (SIL2), EN 61810-3, одобрено UL

Совместимость и монтаж

Реле безопасности Finder 7S2390480210 совместимо с любыми DIN-рейками стандарта EN 60715. Для монтажа достаточно защёлкнуть устройство на рейке и затянуть винты клемм. Каждый из двух входов требует подключения по принципу “двухпроводной” системы - то есть сигналы должны поступать с двух независимых источников (например, две кнопки E-stop или два датчика). Отказ одного канала не приведёт к ложному срабатыванию - система диагностирует неисправность и отключает выходы. Выходы работают параллельно: при срабатывании реле размыкаются оба НО-контакта и замыкается один НЗ - что позволяет использовать его как контрольный сигнал для PLC.

Безопасность и стандарты

Реле соответствует международным требованиям функциональной безопасности:

• IEC 61508 - уровень SIL2 (вероятность опасного отказа менее 10⁻⁶ в час)
• EN ISO 13849-1 - уровень D (высшая категория надёжности для систем управления безопасностью)
• EN 61810-3 - спецификация для реле безопасности с принудительным управлением
• UL - одобрено для использования в США и Канаде

Принудительное управление контактами гарантирует, что механическая связь между обмоткой и контактами предотвращает самопроизвольное замыкание при отказе катушки или заклинивании якоря.

Преимущества

• Гарантированное разъединение цепей при любом типе отказа - благодаря механической блокировке контактов
• Золотое покрытие контактов снижает риск окисления и повышает срок службы при слаботочных сигналах
• Обратная связь по двум каналам позволяет выявить обрыв провода, замыкание на массу или отказ датчика до возникновения аварии
• Узкий форм-фактор (17,5 мм) экономит место на щите
• Поддержка UL делает устройство подходящим для проектов с требованиями американских стандартов

Ограничения применения

• Не применяется во взрывоопасных средах - отсутствует взрывозащита (Ex-сертификация)
• IP20 не защищает от брызг воды, пыли или агрессивных газов - не устанавливается вне щита или в сырых помещениях без дополнительной защиты
• Не подходит для переменного тока - только 48 В постоянного тока; использование на AC вызовет отказ или повреждение
• Требуется обязательное применение в двухканальной схеме - одноканальное подключение лишает устройство функции безопасности

Примеры использования

• Остановка CNC-станка через две кнопки E-stop, подключённые к разным входам реле
• Контроль положения защитного кожуха на роботе: два датчика замыкания подключены к входам, реле отключает двигатель при открывании
• Система безопасности лифта: реле проверяет целостность цепи датчиков дверей и останавливает движение при обрыве хотя бы одного канала
• Автоматизация пищевого производства: реле отключает конвейер при срабатывании фотоэлемента, используя обратную связь для диагностики обрыва провода

Практические советы

• При подключении используйте провода сечением 0,2–2,5 мм2 - оптимально для винтовых клемм
• Перед первым запуском проверьте работу обратной связи: искусственно оборвите один вход - реле должно отключить выходы и не позволить включиться снова до восстановления цепи
• Не путайте с обычными реле - этот продукт нельзя использовать в качестве обычного переключателя, он проектирован исключительно для безопасных цепей
• При замене аналогичного устройства убедитесь, что новый реле имеет ту же комбинацию контактов (2NO+1NC) и тот же тип управления - иначе система безопасности будет нарушена
• Для долговечности рекомендуется периодически осматривать клеммы на предмет ослабления контактов - особенно после вибраций
