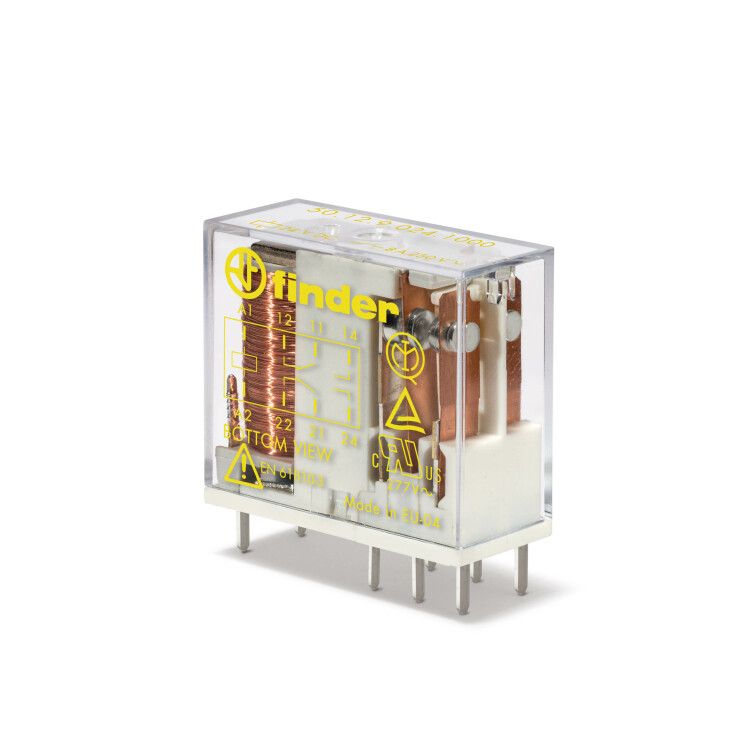

Электромеханическое реле безопасности (реле с принудительным управлением контактами); монтаж на печатную плату или в розетку | 501290481000 Finder 50.12.9.048.1000

Реле безопасности Finder 50.12.9.048.1000 - электромеханическое устройство с принудительным управлением контактов, предназначенное для надёжного отключения оборудования в системах аварийной остановки. Подходит для монтажа на печатную плату или в розетку, обеспечивает контроль двух каналов входов и два безопасных выхода на постоянном токе 48 В.

Назначение и область применения

Реле безопасности Finder 50.12.9.048.1000 используется в системах управления оборудованием, где требуется гарантированное отключение при возникновении аварии. Его основная задача - предотвращение неконтролируемой работы машин и механизмов после активации кнопки экстренной остановки или срабатывания датчиков безопасности. Применяется в автоматизированных линиях, станках, конвейерах, упаковочном оборудовании и других промышленных системах, соответствующих требованиям норм EN 61810-2 и ISO 13849.

Технические характеристики

• Тип тока: постоянный (DC), напряжение питания - 48 В
• Номинальный ток контактов: 8 А
• Количество безопасных выходов: 2 (2CO - две группы переключающих контактов)
• Тип контактов: серебро-никель (AgNi) - устойчивы к свариванию и износу
• Количество анализируемых входов: 2 канала
• Шаг выводов: 5 мм - совместим с типовой печатной платой
• Степень защиты: IP20 - защищено от прикосновений и крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +55C, допустима повышенная влажность
• Материал корпуса: самозатухающий пластик
• Подтверждённые стандарты: UL, TÜV, EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле безопасности Finder 50.12.9.048.1000 можно устанавливать двумя способами: прямо на печатную плату через выводы с шагом 5 мм или в специальную розетку (совместимую с реле серии 50). Для монтажа на плату используйте паяльник с контролем температуры - перегрев может повредить внутренние компоненты. При использовании розетки проверьте соответствие типа гнезда (например, Finder 70.00.00.000.0000). Обязательно соблюдайте полярность при подключении питания 48 В DC.

Безопасность и стандарты

Реле прошло сертификацию по международным стандартам безопасности: EN 61810-2 (требования к реле безопасности), EN 61810-7 (принудительное направление контактов) и одобрено UL и TÜV. Это гарантирует, что даже при отказе одного элемента (например, заклинивании якоря) контакты остаются разомкнутыми - исключается риск самопроизвольного включения. Контроль отключения выключателя и контроль цепи аварийной остановки обеспечивают диагностику целостности сигнала в реальном времени.

Преимущества

• Принудительное управление контактами - физически исключает возможность замыкания обоих контактов одновременно, даже при механическом отказе
• Высокая надёжность контактов AgNi - снижают риск сваривания при коммутации нагрузки 8 А
• Два независимых аналитических канала - позволяют выявлять обрывы проводов и нештатные состояния
• Совместимость с розетками серии 50 - упрощает замену без пайки
• Сертифицировано для использования в системах категории PLd / SIL2

Ограничения применения

• Не предназначено для установки во внешних условиях - степень защиты IP20 не защищает от влаги, пыли и брызг
• Запрещено использовать при напряжении выше 48 В DC - возможен пробой изоляции
• Не рекомендуется для частых включений/выключений более 1000 раз в час - срок службы контактов ограничен
• Не поддерживает переменный ток - применение на AC вызывает перегрев и выход из строя

Примеры использования

• Автоматическая линия сборки: реле отключает двигатель при нажатии кнопки “Стоп”
• Фрезерный станок: контролирует работу двух датчиков двери и останавливает шпиндель при её открывании
• Конвейер с энкодером: реле проверяет наличие импульса от датчика и отключает привод при его потере
• Система безопасности лифта: обеспечивает размыкание цепи питания двигателя при срабатывании тормоза

Практические советы

• При монтаже на плату убедитесь, что площадка под выводы имеет достаточные размеры - минимальный зазор между дорожками должен быть не менее 3 мм
• Используйте резисторы или RC-цепочки для подавления помех на входах, особенно при работе рядом с частотными преобразователями
• Для тестирования функции принудительного управления - отключите один из входов; реле должно остаться в отключенном состоянии
• При замене старого реле - всегда проверяйте совпадение номера модели и типа контактов (2CO, AgNi)
• Не забывайте про термический режим: при плотной укладке нескольких реле на плате - обеспечьте воздушный зазор для теплоотвода
