Электромеханическое реле безопасности (реле с принудительным управлением контактами); монтаж на печатную плату или в розетку | 501290121000 Finder 50.12.9.012.1000

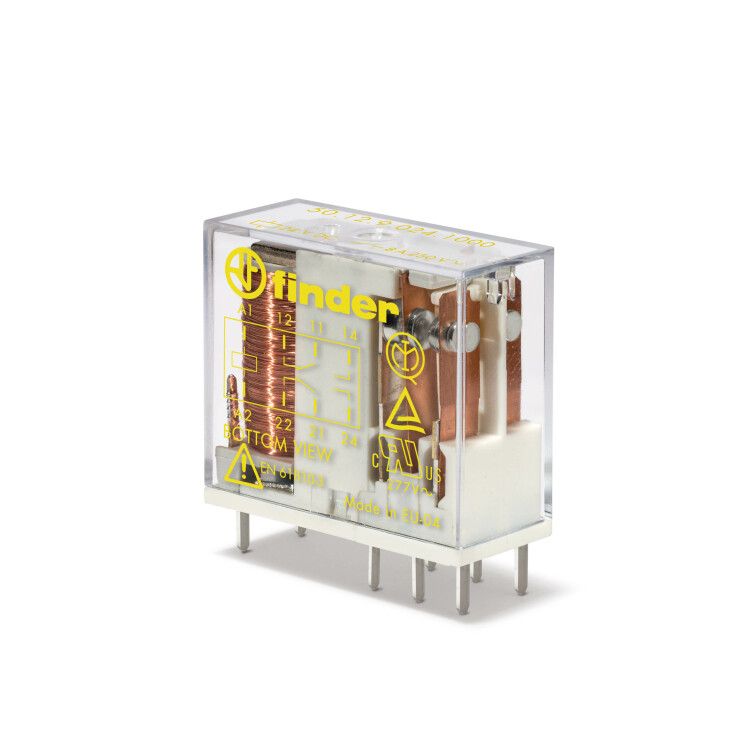

Реле безопасности Finder 50.12.9.012.1000 - это электромеханическое устройство с принудительным управлением контактами, предназначенное для надёжного отключения оборудования в системах аварийной остановки. Монтируется на печатную плату или в розетку, обеспечивает контроль двух каналов и соответствует требованиям европейских норм безопасности.

Назначение и область применения

Реле безопасности Finder 50.12.9.012.1000 используется в системах управления оборудованием, где требуется гарантированное отключение при срабатывании кнопки аварийной остановки или других сигнальных устройств. Подходит для применений, требующих высокой отказоустойчивости: станки с ЧПУ, конвейеры, промышленные роботы, упаковочные линии. Обеспечивает двукратный контроль цепи - проверяет целостность как управляющего сигнала, так и состояния самих контактов.

Технические характеристики

• Напряжение питания: 12 В постоянного тока (DC)
• Номинальный коммутируемый ток: 8 А
• Количество переключающих контактов: 2 (2CO - два переключающихся контакта)
• Тип контактов: серебро-никель (AgNi) - устойчивы к свариванию и износу
• Контроль отключения: да - гарантирует, что контакты действительно разомкнуты при команде “стоп”
• Контроль цепи аварийной остановки: да - отслеживает обрыв провода или замыкание в цепи
• Анализ входов: 2-канальный - работает с двумя независимыми сигналами управления
• Степень защиты: IP20 - защищён от доступа пальцами, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - рассчитано на работу в помещениях с умеренным климатом, возможны колебания температур и влажности
• Материал корпуса: термостойкий пластик
• Подключение: через выводы с шагом 5 мм - совместим с типовой печатной платой
• Сертификация: UL, TÜV; соответствие EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле безопасности Finder 50.12.9.012.1000 можно устанавливать двумя способами:

• На печатную плату - выводы проходят через отверстия и паяются;
• В специальную розетку (совместимую с реле серии 50) - для быстрой замены без пайки.

Шаг выводов - 5 мм - стандартный для многих плат промышленной автоматизации. Для работы с розеткой используйте оригинальные базы от Finder (например, 77.31.9.xxx). Убедитесь, что площадка на плате имеет достаточную теплоотдачу - при длительной нагрузке 8 А возможен нагрев.

Безопасность и стандарты

Реле соответствует международным стандартам безопасности для устройств аварийной остановки:

• EN 61810-1 - общие требования к реле
• EN 61810-2 - требования к реле безопасности
• EN 61810-7 - требования к принудительному управлению контактами

Сертификаты UL и TÜV подтверждают соответствие требованиям США и Европы. Принудительное управление означает, что механическая связь между катушкой и контактами исключает самопроизвольное замыкание даже при повреждении компонентов.

Преимущества

• Гарантированное открытие контактов при отключении - снижает риск нештатного запуска оборудования
• Использование контактов AgNi - увеличивает срок службы при частых коммутациях
• Два независимых канала контроля - повышают надёжность системы
• Возможность установки в розетку - позволяет менять реле без пайки, ускоряя обслуживание
• Сертифицировано для использования в системах категории SIL/PL - подходит для ответственных зон

Ограничения применения

• Не предназначено для внешней установки - степень защиты IP20 не защищает от пыли, брызг и влаги
• Работает только с постоянным током - нельзя использовать в сетях переменного напряжения
• Максимальный ток 8 А - не подходит для мощных двигателей выше 1.5–2 кВт без дополнительных контакторов
• Требуется правильная полярность подключения - неверное подсоединение 12 В DC может повредить катушку
• Не рекомендуется для сред с химически активными газами - материал корпуса не устойчив к агрессивным веществам

Примеры использования

• Автоматическая линия сборки - реле отключает питание приводов при нажатии Emergency Stop
• Фрезерный станок - контролирует целостность цепи двери охранной решётки
• Конвейер с датчиками присутствия - реле проверяет, что оба канала сигнала “стоп” работают одновременно
• Система управления лифтом - используется в цепи аварийного торможения

Практические советы

• При монтаже на плату соблюдайте расстояние до горячих элементов - реле может греться при работе на пределе 8 А
• Для долговечности используйте розетку - особенно если реле часто меняют при диагностике
• Проверьте полярность перед первым включением - подача 12 В с обратной полярностью вызывает выход из строя катушки
• При использовании в системах класса PLd/SIL2 обязательно применяйте два таких реле в последовательной цепи или с диагностированием
• Замена реле должна выполняться при отключенном питании - даже при отключенной катушке контакты могут находиться под напряжением
