Модульное электромеханическое реле безопасности (реле с принудительным управлением контактами), 2NO+2NC 6A, контакты AgSnO2, катушка 12В DC, винтовые клеммы, ширина 22.5мм, степень защиты IP54 - 7S3490124220 FINDER 7S.34.9.012.4220

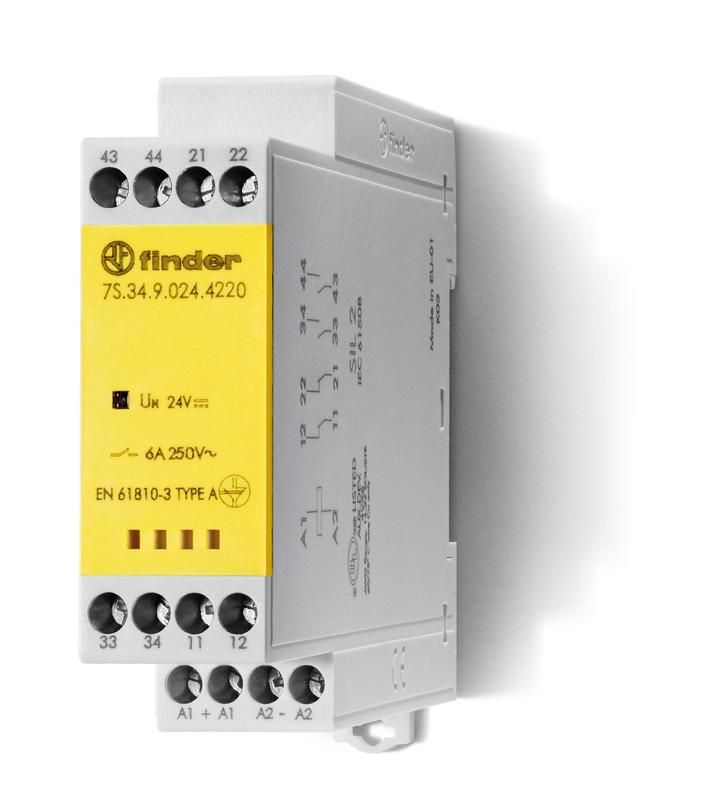

Реле безопасности Finder 7S3490124220 - это модульное электромеханическое устройство с принудительным управлением контактами, предназначенное для обеспечения надёжного отключения оборудования в системах безопасности. Подходит для установки на DIN-рейку в панелях управления промышленными автоматизированными процессами.

Назначение и область применения

Реле безопасности Finder 7S3490124220 используется в системах, где требуется высокий уровень отказоустойчивости: аварийная остановка станков, эмерджент-стопы, зоны доступа, световые завесы, системы блокировки. Благодаря принудительному управлению контактами и наличию обратной связи, оно гарантирует, что контакты действительно разомкнуты при отключении катушки - даже при сваривании или механическом заклинивании. Применяется там, где требования соответствуют уровню D по EN ISO 13849-1.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение катушки: 12 В DC
• Коммутируемый ток: до 6 А
• Конфигурация контактов: 2 нормально замкнутых (2NC) + 2 нормально разомкнутых (2NO)
• Материал контактов: серебро-оксид олова (AgSnO₂) - устойчиво к дуге и окислению
• Количество каналов обратной связи: 2
• Ширина устройства: 22,5 мм
• Подключение: винтовые клеммы
• Степень защиты: IP20 (корпус), IP54 (при использовании с крышкой - указана в спецификации производителя)
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +55C
• Сертификация: IEC 61508 SIL 2, EN 61810-3, одобрено UL
• Уровень безопасности: EN ISO 13849-1 - уровень D

Совместимость и монтаж

Реле безопасности Finder 7S3490124220 монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Ширина 22,5 мм позволяет разместить несколько таких реле в одной секции. Клеммы - винтовые, рассчитаны на провода сечением 0,2–2,5 мм2. Для работы с обратной связью необходимо подключить контрольные выводы (обычно помечены как S1/S2) к контроллеру или PLC, чтобы отслеживать состояние контактов. Монтаж возможен в щитах с ограниченным доступом - благодаря компактному формату и винтовому подключению не требует специальных инструментов.

Безопасность и стандарты

Реле соответствует международным стандартам безопасности: IEC 61508 (SIL 2), EN ISO 13849-1 (PLd), EN 61810-3. Сертифицировано UL - допущено к применению в США и Канаде. Принудительное управление контактами исключает самопроизвольное замыкание, даже при повреждении механизма. Обратная связь позволяет выявить отказ контакта на уровне системы, а не только на уровне реле.

Преимущества

• Принудительное управление - гарантированное разъединение при отключении, даже при отказе контактов
• Контакты из AgSnO₂ - долгий срок службы при коммутации индуктивных нагрузок
• Обратная связь по двум каналам - возможность диагностики состояния в реальном времени
• Высокий уровень безопасности PLd / SIL 2 - подходит для критичных систем
• Компактный размер - экономия места в распределительных щитах
• UL-одобрение - совместимость с требованиями американских норм

Ограничения применения

Не предназначено для коммутации переменного тока - только постоянный ток 12 В. Не следует использовать в условиях повышенной запылённости без дополнительной защиты (IP20 - только базовая защита от прикосновений и крупных частиц; для IP54 нужна крышка). Не рекомендуется для частых включений более 1000 раз в час - снижается ресурс контактов. Не подходит для управления силовыми цепями выше 6 А или напряжениями выше 250 В DC.

Примеры использования

• Экстренная остановка на фрезерном станке - реле отключает питание двигателя через свои контакты, а система получает сигнал о фактическом разрыве цепи
• Защита зоны обслуживания - два канала обратной связи проверяют, что дверца закрыта и кнопка стопа не заедает
• Система блокировки промышленного робота - реле встраивается в цепь безопасности, контролируемую ПЛК
• Конвейерная линия с несколькими точками аварийного отключения - несколько экземпляров Finder 7S3490124220 установлены параллельно, каждый отвечает за свою зону

Практические советы

• При подключении используйте провода с жилами не менее 0,5 мм2 - меньше может плохо зажаться в винтовых клеммах
• Для реализации функции обратной связи обязательно подключите контрольные выводы к входам контроллера - иначе вы теряете основное преимущество этого реле
• Проверьте соответствие напряжения катушки: 12 В DC - нельзя подавать 24 В, даже кратковременно
• Если среда запылённая - выбирайте модель с IP54 или устанавливайте реле внутрь герметичного бокса
• При замене старого реле - учтите, что этот тип имеет обратную связь, а обычные реле её не имеют - схема управления должна быть адаптирована
