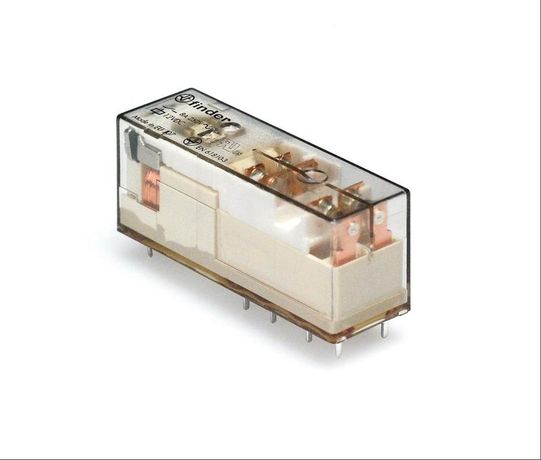

Электромеханическое реле безопасности (реле с принудительным управлением контактами); 3NO + 1NC; катушка 24В DC | 501490244310 Finder 50.14.9.024.4310

Реле безопасности Finder 50.14.9.024.4310 - это электромеханическое устройство с принудительным управлением контактами, предназначенное для надёжного управления цепями аварийной остановки в промышленном оборудовании. Монтаж на печатную плату и высокая степень отказоустойчивости делают его подходящим для встраивания в контроллеры и системы автоматизации.

Назначение и область применения

Реле безопасности Finder 50.14.9.024.4310 используется в системах, где требуется гарантированное отключение оборудования при срабатывании кнопки аварийной остановки или других сигнальных устройств. Подходит для применений, требующих соответствия нормам функциональной безопасности, например, на станках, конвейерах, роботизированных комплексах и упаковочном оборудовании. Контроль целостности цепи аварийной остановки и проверка состояния выключателя обеспечивают предотвращение самопроизвольного запуска.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение питания: 24 В DC
• Количество контактов: 3 нормально открытых (НО) + 1 нормально замкнутый (НЗ)
• Номинальный ток контактов: 8 А
• Материал контактов: серебро-оксид олова (AgSnO₂) - устойчив к свариванию и износу
• Способ монтажа: поверхностный монтаж на печатную плату (SMD/PTH)
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, не предназначено для работы во влажной среде
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +55C, допустима повышенная влажность
• Нормативный документ: EN 61810-3 - соответствие требованиям безопасности для реле управления
• Сертификация: одобрены UL и TÜV
• Корпус: пластиковый, самозагасаемый

Совместимость и монтаж

Реле безопасности Finder 50.14.9.024.4310 рассчитано исключительно на монтаж на печатную плату. Для установки необходимы стандартные отверстия и площадки под выводы. Убедитесь, что трассировка платы обеспечивает достаточное расстояние между контактами (минимальный зазор - согласно EN 61810-3). Не используйте для монтажа в шкафах или на DIN-рейке - для этого нужны другие типы реле. Пайка должна выполняться в соответствии с рекомендациями производителя по температурному профилю (не более 260 C, время воздействия ≤10 сек).

Безопасность и стандарты

Реле соответствует стандарту EN 61810-3, который определяет требования к реле с принудительным управлением контактами. Принцип принудительного управления гарантирует, что при срабатывании катушки все контакты физически перемещаются одновременно, а механическая связь между ними предотвращает залипание. Это позволяет использовать реле в системах категории SIL 2 / PL d. Сертификаты UL и TÜV подтверждают соответствие требованиям США и Европы.

Преимущества

• Гарантированное открытие всех контактов при отключении катушки - снижает риск ложного срабатывания
• Контакты AgSnO₂ устойчивы к дуговым нагрузкам, увеличивают срок службы при частых коммутациях
• Интеграция в плату экономит место и уменьшает количество соединений
• Поддержка контроля целостности цепи аварийной остановки - повышает безопасность системы
• Сертификация UL/TÜV упрощает прохождение аттестаций оборудования

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или агрессивных сред - IP20 не обеспечивает защиту от брызг и пыли
• Не подходит для монтажа вне печатной платы - отсутствуют клеммы или DIN-крепление
• Максимальный ток 8 А - нельзя использовать для прямого управления мощными двигателями или нагревательными элементами выше этой отметки
• Требуется внешняя схема диагностики для реализации контроля выключателя - само реле не содержит активной электроники

Примеры использования

• Система аварийной остановки станка с ЧПУ - реле разрывает цепь питания привода при нажатии кнопки E-stop
• Конвейерная линия с несколькими точками экстренного отключения - одно реле объединяет сигналы с четырёх кнопок
• Робототехнический модуль с интерфейсом Safety PLC - встроенное реле передаёт состояние “безопасно” на вход контроллера

Практические советы

• При проектировании платы учтите, что реле имеет 4 выхода - распределите нагрузку равномерно, чтобы не перегрузить один контакт
• Для контроля состояния выключателя подключите параллельно входной цепи резистивную цепь - реле проверяет наличие тока через этот контур
• Избегайте расположения рядом с источниками тепла - перегрев снижает долговечность катушки и контактов
• Проверьте совпадение полярности при подключении 24 В DC - неверная полярность может повредить катушку
• Для обслуживания - не вскрывайте корпус; реле не ремонтопригодно, при отказе меняйте полностью
