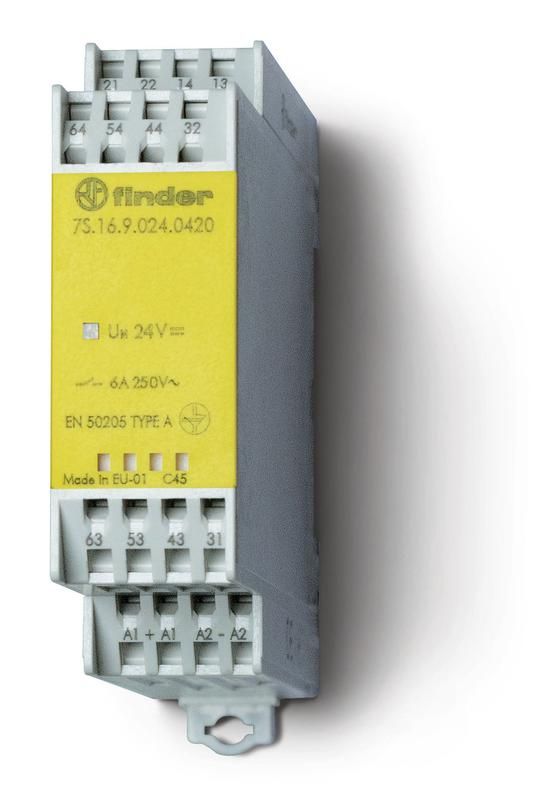

Модульное электромеханическое реле безопасности (реле с принудительным управлением контактами), 4NO+2NC 6A, контакты AgNi+Au, катушка 24В DC, безвинтовые клеммы, ширина 22.5мм, степень защиты IP54 - 7S1690245420 FINDER 7S.16.9.024.5420

Реле безопасности Finder 7S.16.9.024.5420 - это модульное электромеханическое устройство с принудительным управлением контактами, предназначенное для обеспечения функциональной безопасности в системах автоматизации. Контакты из серебро-никель с золотым покрытием обеспечивают надежную коммутацию даже при малых токах, а безвинтовые клеммы ускоряют монтаж. Устройство соответствует требованиям SIL2 и EN ISO 13849-1 Level D, что делает его подходящим для критичных применений на промышленном оборудовании.

Назначение и область применения

Реле безопасности Finder 7S.16.9.024.5420 используется для контроля и отключения оборудования в случае аварийной ситуации - например, при срабатывании кнопки экстренной остановки, дверного выключателя или светового занавеса. Принудительное управление контактами гарантирует, что при отказе катушки или механическом заклинивании контакты остаются разомкнутыми, предотвращая ложное включение. Подходит для систем управления станками, конвейерами, робототехникой и другим оборудованием, где требуется высокий уровень безопасности по стандартам IEC 61508 и EN ISO 13849-1.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение питания: 24 В DC
• Коммутируемый ток: до 6 А
• Количество нормально открытых (НО) контактов: 4
• Количество нормально замкнутых (НЗ) контактов: 2
• Контакты: AgNi + Au (серебро-никель с золотым покрытием - устойчивы к окислению и обеспечивают стабильный контакт при слабых сигналах)
• Ширина: 22,5 мм
• Подключение: безвинтовые пружинные клеммы
• Степень защиты: IP20 (на панели), IP54 (при установке с крышкой - защищено от пыли и брызг воды)
• Сертификация: IEC 61508 SIL2, EN ISO 13849-1 Level D, EN 61810-3
• Материал корпуса: самозагасающий пластик
• Климатическое исполнение: УХЛ4 (работает при температуре от -25C до +55C)
• Одобрено для UL: да
• Обратная связь: есть - состояние контактов передается на вход контроллера
• Выходы с безопасностной функцией: 4

Совместимость и монтаж

Реле безопасности Finder 7S.16.9.024.5420 монтируется на DIN-рейку типа TS35/7,5 или TS35/15. Ширина 22,5 мм позволяет разместить несколько таких реле в одном ряду. Безвинтовые клеммы позволяют подключать провода сечением от 0,2 до 2,5 мм2 - достаточно просто вставить провод и зафиксировать его нажатием рычажка. Для работы с обратной связью необходимо подключить сигнал состояния контактов к входу контроллера (например, ПЛК). Устройство совместимо со всеми стандартными модулями серии 7S от Finder.

Безопасность и стандарты

Реле прошло сертификацию по международным стандартам функциональной безопасности:

• IEC 61508 - уровень SIL2 (способно снижать риск аварии на два порядка)
• EN ISO 13849-1 - уровень D (высший уровень надежности для систем управления безопасностью)
• EN 61810-3 - специфические требования к реле безопасности с принудительным управлением

Принудительное управление контактами означает, что механическая связь между рабочими и контрольными контактами исключает возможность одновременного замыкания всех контактов при отказе. Это требование обязательное для класса SIL2 и выше.

Преимущества

• Золотое покрытие контактов - надежная работа при малых токах (до 10 мА), важно для сигналов от датчиков и энкодеров
• Принудительное управление - гарантированное разъединение при отказе, без необходимости внешней проверки
• Безвинтовые клеммы - быстрая установка и демонтаж, минимизация ошибок при подключении
• Поддержка обратной связи - позволяет контроллеру диагностировать состояние реле в реальном времени
• Сертифицировано для UL - допущено к использованию в США и Канаде

Ограничения применения

• Не предназначено для коммутации переменного тока - работает только с 24 В DC
• Степень защиты IP20 на корпусе; для сред с пылью или влагой требуется установка в щит с уровнем защиты IP54 или выше
• Не подходит для частых переключений более 1 млн операций - рассчитано на типичные условия безопасности, а не на высокую цикличность
• Требуется правильное подключение цепи обратной связи для соблюдения уровня SIL2 - без этого система теряет часть функциональной безопасности

Примеры использования

• Экстренная остановка станка: реле разрывает цепь питания двигателя при нажатии кнопки E-stop, а обратная связь сообщает ПЛК, что остановка произошла
• Защита зоны робота: при открывании ограждения реле отключает движущиеся части через 4 выхода, а контрольный канал фиксирует факт размыкания
• Система двухручного управления: два кнопочных выключателя должны быть нажаты одновременно - реле проверяет целостность обоих цепей и отключает оборудование при нарушении

Практические советы

• При подключении используйте провода с жесткой изоляцией - мягкий многожильный провод может плохо фиксироваться в безвинтовых клеммах
• Для обеспечения IP54 установите реле в герметичный корпус или используйте заводскую крышку, если она предусмотрена
• Проверьте полярность при подключении 24 В DC - неверная полярность может повредить катушку
• Если вы используете реле в системе с несколькими аналогичными устройствами, пометьте каждый по номеру канала - это упрощает диагностику
• Не забудьте подключить цепь обратной связи к входу ПЛК - без этого реле будет работать как обычное, но не сможет выполнять роль устройства безопасности SIL2
