Модульное электромеханическое реле безопасности (реле с принудительным управлением контактами), 4NO+2NC 6A, контакты AgNi+Au, катушка 24В DC, винтовые клеммы, ширина 22.5мм, степень защиты IP54, - 7S3690245420 FINDER 7S.36.9.024.5420

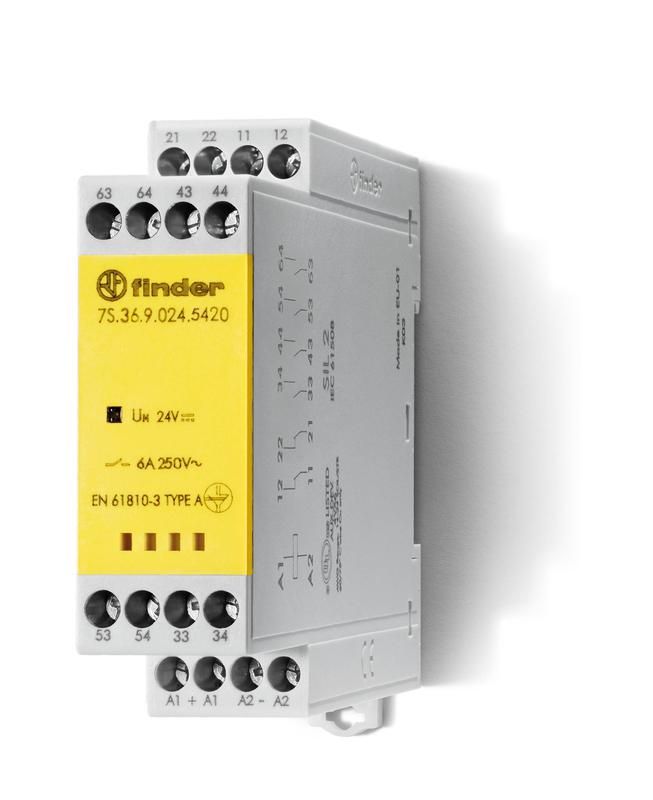

Реле безопасности Finder 7S.36.9.024.5420 - это модульное электромеханическое устройство с принудительным управлением контактами, предназначенное для обеспечения надёжного отключения оборудования в системах безопасности. Подходит для установки на DIN-рейку в панелях управления станков, конвейеров и других промышленных автоматизированных систем.

Назначение и область применения

Реле безопасности Finder 7S.36.9.024.5420 используется в системах, где требуется высокий уровень отказоустойчивости: аварийная остановка, защитные ограждения, световые завесы, двухкнопочные кнопки запуска. Благодаря принудительному управлению контактов (forced contact operation) даже при сваривании контактов они остаются физически разъединёнными, что предотвращает ложное включение. Применяется в машиностроении, логистике, пищевой и химической промышленности.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение питания: 24 В DC
• Номинальный ток контактов: 6 А
• Конструкция контактов: 4 нормально замкнутых (NC) + 4 нормально разомкнутых (NO), из сплава серебро-никель с золотым покрытием - устойчивы к окислению и обеспечивают стабильную коммутацию слаботочных сигналов
• Количество выходов, связанных с безопасностью: 4
• Ширина устройства: 22,5 мм
• Тип подключения: винтовые клеммы
• Степень защиты: IP20 (корпус), IP54 (при использовании с крышкой - доступна опционально)
• Материал корпуса: самозагасающий пластик
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +55C, допустима повышенная влажность
• Сертификация: EN 61810-3, IEC 61508 SIL 2, EN ISO 13849-1 Level D, UL

Совместимость и монтаж

Реле безопасности Finder 7S.36.9.024.5420 монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Клеммы позволяют подключить провода сечением до 2,5 мм2. Для работы с цепями обратной связи необходимо использовать два входа: один - на питание катушки, второй - на контроль состояния контактов. Модуль совместим с другими устройствами серии 7S, включая реле времени, импульсные реле и интерфейсы. Не требует внешнего источника питания для проверки целостности цепи - функция обратной связи реализована внутри.

Безопасность и стандарты

Реле соответствует требованиям международных стандартов безопасности: EN ISO 13849-1 (уровень D - максимальный класс для механических реле), IEC 61508 (SIL 2), EN 61810-3. Сертифицировано Underwriters Laboratories (UL) для рынка США и Канады. Принудительное управление контактами гарантирует, что при отказе одного контакта другие остаются в рабочем состоянии, что исключает возможность ложного срабатывания системы безопасности.

Преимущества

• Высокая надёжность за счёт принудительного механизма - единственный тип реле, который официально признаётся для уровней безопасности PLd/SIL2
• Контакты с золотым покрытием - подходят для коммутации малых токов (например, от сенсоров)
• Узкий форм-фактор (22,5 мм) - экономия места в щите
• Поддержка цепи обратной связи - позволяет контролировать состояние контактов через PLC
• Сертификация UL и CE - можно применять в международных проектах

Ограничения применения

Не предназначено для коммутации переменного тока - только 24 В DC. Не следует использовать в средах с высокой концентрацией масла, кислот или растворителей - материал корпуса не устойчив к агрессивным химикатам. IP20 не обеспечивает защиту от брызг воды; для открытых мест или влажных помещений требуется установка с дополнительной защитной крышкой (не входит в комплект). Не рекомендуется для частых переключений выше 1000 операций в час - срок службы ограничен механической износостойкостью.

Примеры использования

• Аварийная остановка станка: реле разрывает цепь питания двигателя при нажатии кнопки E-stop
• Защита зоны обслуживания: срабатывает при открывании двери ограждения, отключая движущиеся части
• Система двухкнопочного запуска: требует одновременного нажатия двух кнопок, реле проверяет целостность обоих каналов
• Контроль работоспособности датчиков: через цепь обратной связи PLC получает информацию о состоянии контактов

Практические советы

• При подключении используйте провода с жилами, зачищенными на 6–8 мм - слишком длинные жилы могут попасть под винт и вызвать плохой контакт
• Обязательно подключите цепь обратной связи: без неё вы теряете диагностику и не сможете выполнить требования уровня PLd
• Проверьте посадочный диаметр DIN-рейки перед монтажом - некоторые рейки имеют деформации, которые мешают плотному защёлкиванию
• Для длительной эксплуатации в условиях вибраций закручивайте винты клемм с моментом 0,2–0,3 Нм - недостаточно затянутый контакт нагревается, перегрузка приведёт к повреждению
• Не путайте с обычными реле - этот продукт нельзя использовать вместо стандартного реле напряжения в неответственных цепях: он дороже и имеет избыточную надёжность для таких задач
