Экспресс-клемма с пастой, 4-проводная до 2,5 мм², серая (100 шт./уп.) (773-304) | 07-3040 REXANT MEET

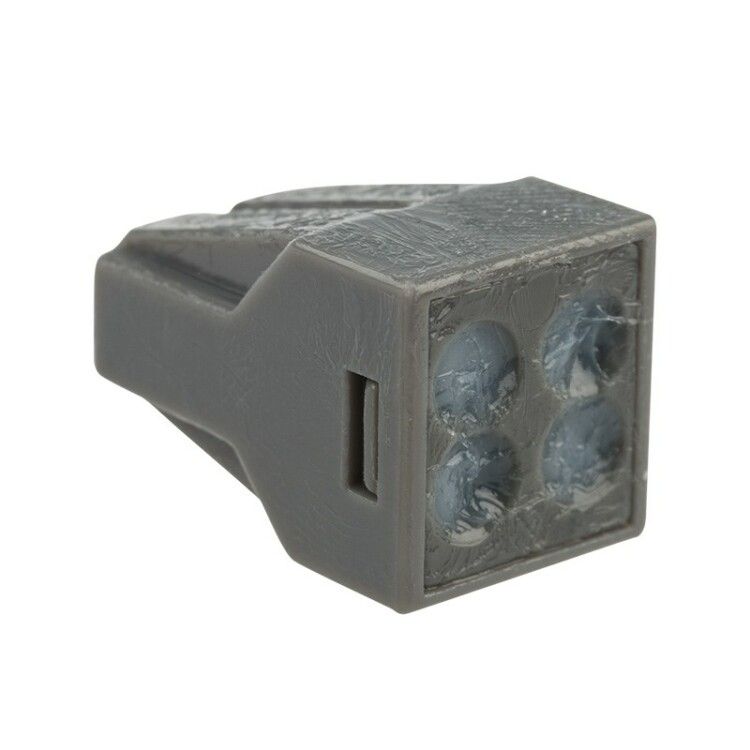

Экспресс-клемма СМК 773-304 от Rexant - это быстрый и надёжный способ соединения четырёх одножильных проводов (медных или алюминиевых) сечением от 0,2 до 2,5 мм2. Каждая клемма содержит контактную пасту для защиты от окисления и влаги, что особенно важно в условиях повышенной влажности или перепадов температур. Упакованы по 100 штук, удобны для массового монтажа.

Назначение и область применения

Экспресс-клемма СМК 773-304 используется для быстрого соединения четырёх одножильных проводов без инструментов. Применяется в распределительных коробках, пультах управления, осветительных системах, автоматике оборудования и других местах, где требуется частая замена или модификация цепей. Особенно эффективна там, где важны скорость монтажа и долговечность соединения - например, в промышленном оборудовании, лифтах, конвейерах и HVAC-системах.

Технические характеристики

• Количество зажимов: 4
• Номинальное сечение провода: 0,2–2,5 мм2
• Номинальный ток: 24 А
• Номинальное напряжение: 250 В
• Рабочий температурный диапазон: –40 C … +85 C
• Материал проводов: медь, алюминий
• Тип проводов: одножильные (не подходят для многожильных)
• Цвет корпуса: темно-серый
• Наличие контактной пасты: да (защита от окисления и влаги)
• Изолированная конструкция: да (корпус предотвращает случайное касание токоведущих частей)
• Удобство диагностики: наличие контрольного отверстия для проверки мультиметром

Совместимость и монтаж

Экспресс-клемма СМК 773-304 принимает только одножильные провода. Многожильные или гибкие провода требуют предварительной опрессовки наконечниками. Для правильного подключения:

• Снимите изоляцию с провода на длину 9–12 мм - точно по меткам на корпусе клеммы;
• Не допускайте сильных изгибов зачищенного участка - они снижают надёжность контакта;
• Загоняйте провод в гнездо до упора, равномерным движением; слышимый щелчок - признак фиксации;
• Для проверки соединения используйте щуп мультиметра через контрольное отверстие сзади - доступ к токоведущим элементам возможен без вскрытия корпуса;
• Демонтаж выполняется вытягиванием провода с лёгкими покачивающими движениями - не используйте инструменты, чтобы не повредить механизм.

Безопасность и стандарты

Экспресс-клемма СМК 773-304 соответствует требованиям безопасности для работы в сетях переменного тока до 250 В. Конструкция обеспечивает двойную изоляцию: пластиковый корпус и внутренняя паста исключают риск пробоя и короткого замыкания. Напряжение 450 В, указанное в описании производителя, является максимальным импульсным значением - рабочее напряжение остаётся 250 В. Соответствие нормам IEC/EN 60947-7-1 не заявлено явно, поэтому применение в промышленных установках требует согласования с проектными документами.

Преимущества

• Нет нужды в инструментах - соединение происходит руками;
• Контактная паста предотвращает окисление меди и алюминия, продлевая срок службы;
• Защита от влаги и пыли благодаря герметичному корпусу и пасте (эквивалент IP54 в закрытом состоянии);
• Возможность проверки целостности соединения без разборки;
• Высокая плотность компактного исполнения - экономия места в распределительных коробках;
• Готовые наборы по 100 шт. снижают затраты на закупку и хранение.

Ограничения применения

• Не многожильные провода - необходима опрессовка наконечниками;
• Не рекомендована для постоянной нагрузки выше 24 А - перегрузка вызывает нагрев и выход из строя;
• Не следует использовать в средах с высокой концентрацией паров кислот, щелочей или растворителей - материал корпуса не рассчитан на такие воздействия;
• Паста теряет эффект при длительном хранении открытой упаковки - лучше использовать в течение года после вскрытия;
• Не предназначен для монтажа в открытом воздухе без дополнительной защиты - хотя паста защищает от влаги, корпус не имеет официально класса IP67.

Примеры использования

• Объединение фазных проводов в распределительной коробке квартиры;
• Подключение датчиков и кнопок в пульте управления станком;
• Соединение светильников в цепи с несколькими точками;
• Переход с алюминиевой проводки на медную в старом доме - паста предотвращает электрохимическую коррозию;
• Монтаж временных цепей на объектах с частой переоборудованием.

Практические советы

• Выбирая количество клемм, помните: каждая СМК 773-304 берёт четыре провода - планируйте разводку заранее, чтобы минимизировать число переходников;
• Проверьте сечение провода перед монтажом - слишком тонкий (менее 0,2 мм2) плохо фиксируется, слишком толстый (более 2,5 мм2) деформирует зажим;
• Если провод легко выдергивается - значит, он недостаточно глубоко вставлен или сечение некорректно;
• Храните упаковку в сухом месте - даже с пастой влага может просочиться через микроскопические трещины в корпусе при длительном воздействии;
• Для крупных заказов выгоднее купить сразу несколько упаковок - цена за единицу ниже, чем при покупке поштучно.
