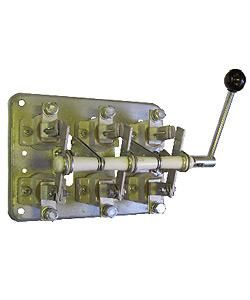

Электротехник РБ32 У3 380В 250А правая боковая рукоятка IP00 выключатель-разъединитель (ЭТ) | ET521099

Выключатель-разъединитель РБ32 У3 380В 250А правая боковая рукоятка IP00 (ЭТ) от компании Электротехник предназначен для безопасного отключения электрической цепи вручную при обслуживании или аварийной ситуации. Это устройство используется там, где требуется надёжная механическая изоляция цепи, а автоматическое отключение не требуется.

Назначение и область применения

Выключатель-разъединитель РБ32 У3 380В 250А правая боковая рукоятка IP00 (ЭТ) применяется для ручного отключения трёхфазных цепей переменного тока с напряжением до 380 В и частотой 50 Гц. Он не предназначен для работы под нагрузкой - его используют исключительно после отключения нагрузки через контактор или автоматический выключатель. Подходит для установки на щитах распределительных устройств, в цепях двигателей, нагревательных элементов, конвейеров и других промышленных систем, где нужна физическая изоляция цепи.

Технические характеристики

• Номинальное напряжение: 380 В переменного тока
• Номинальный ток: 250 А
• Частота: 50 Гц
• Степень защиты: IP00 - отсутствие защиты от внешних воздействий (пыль, влага); корпус полностью открытый
• Количество полюсов: 3
• Тип привода: ручной, зависимого действия (все полюса переключаются одновременно)
• Расположение рукоятки: правая боковая
• Максимальная частота оперирований: не более 6 раз в час
• Подключение проводников: переднее, с выводами в плоскости монтажа

Совместимость и монтаж

Устройство устанавливается на DIN-рейку или жестко крепится к панели с помощью болтов. Для монтажа необходимо обеспечить доступ к передней части устройства - именно здесь расположены зажимы для подключения проводов. Кабельные выводы находятся в одной плоскости, что упрощает прокладку шин или многожильных проводов. Монтаж допускается только в сухих помещениях, защищённых от попадания воды, пыли и механических повреждений. Рекомендуется использовать в комплекте с предохранителем или автоматическим выключателем для защиты от перегрузок и коротких замыканий.

Безопасность и стандарты

Выключатель-разъединитель РБ32 У3 соответствует требованиям ГОСТ Р 50030.3 и ГОСТ 12445. Конструкция обеспечивает четкую визуальную индикацию положения контактов - при отключенном состоянии между контактами виден воздушный зазор, что гарантирует безопасность при проведении ремонтных работ. Наличие фиксатора в положении “выкл” позволяет заблокировать рукоятку для предотвращения случайного включения.

Преимущества

• Надёжная механическая связь всех трёх полюсов - все контакты открываются/закрываются одновременно
• Простая и проверенная конструкция - минимум деталей, высокая долговечность
• Легкий доступ к клеммам для быстрого подключения и осмотра
• Правая боковая рукоятка удобна для установки в типовых щитах с ограниченным пространством слева
• Имеет сертификат соответствия и рекомендован для промышленного использования

Ограничения применения

• Не предназначен для отключения тока под нагрузкой - использование под нагрузкой вызывает дугу, повреждает контакты и опасно для персонала
• IP00 - не имеет защиты от пыли и влаги; запрещено применение во влажных, пыльных или наружных условиях
• Ограниченная частота операций - не более 6 включений/выключений в час; для частых коммутаций нужны автоматы или контакторы
• Не имеет функций защиты от перегрузки или короткого замыкания - требует обязательной установки в паре с защитными аппаратами

Примеры использования

• Отключение питания двигателя насоса перед техобслуживанием
• Физическое отсоединение термического оборудования для ремонта
• Изолирование участка конвейера при плановых работах
• Разъединение силовой цепи в распределительном щите при отключении всей системы

Практические советы

• Перед подключением убедитесь, что питание отключено и закреплено (блокировка по методу LOTO)
• Выбирайте сечение кабеля, соответствующее току 250 А - обычно это медные жилы 50–70 мм2
• Проверьте посадочные размеры: устройство рассчитано на стандартные щитовые рамки, но требует свободного места вокруг для открывания рукоятки
• Не используйте этот выключатель вместо автомата - он не спасёт от перегрузки!
• При необходимости защиты от пыли и влаги - поместите РБ32 У3 внутрь герметичного щита с классом защиты IP54 или выше
