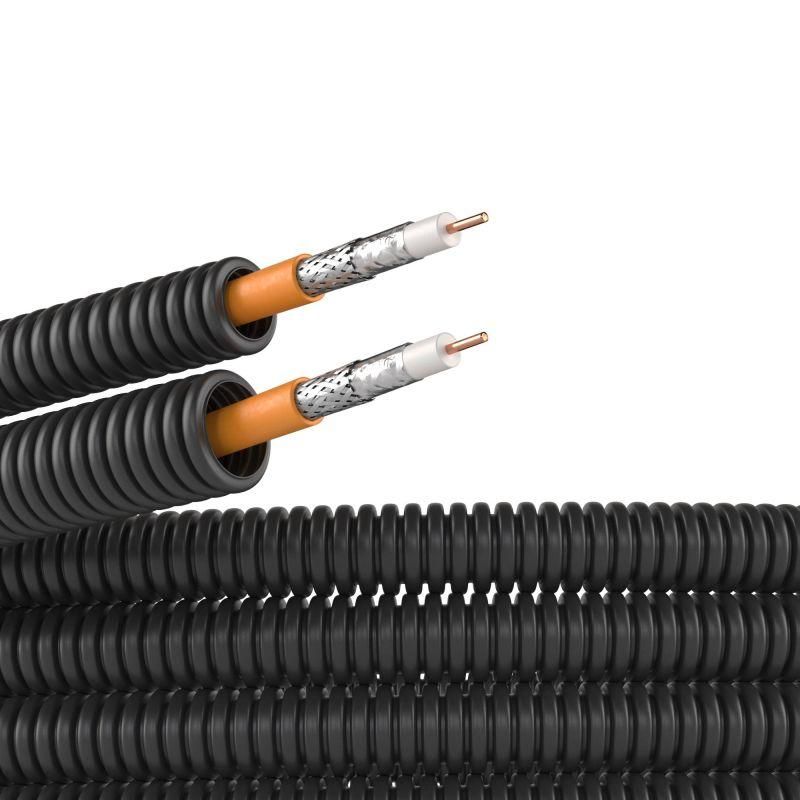

Электротруба ПНД гибкая гофрированная д. 20 мм, цвет черный, с коаксиальным кабелем SAT нг(А)-HF, 100 м | 7VE720100B DKC ДКС

Электротруба ПНД гибкая гофрированная диаметр 20 мм, цвет черный, с кабелем SAT нг(А)-HF, 100 м от DKC (ДКС) - готовое решение для быстрой прокладки антенного кабеля в стенах и полу. Артикул 7ve720100b сочетает в себе защищённую трубу и уже установленный кабель, исключая необходимость самостоятельной протяжки.

Назначение и область применения

Электротруба ПНД гибкая гофрированная диаметр 20 мм, цвет черный, с кабелем SAT нг(А)-HF, 100 м предназначена для скрытой прокладки коаксиального кабеля в бетонных конструкциях: штробы стен, стяжка пола, монолитные перекрытия. Подходит для систем спутникового и цифрового телевидения, радио, IP-камер с коаксиальной передачей сигнала. Готовый комплект снижает трудозатраты при монтаже в жилых, офисных и промышленных зданиях.

Технические характеристики

• Материал трубы: полиэтилен низкого давления (ПНД)
• Наружный диаметр: 19,5 мм
• Внутренний диаметр: 14,5 мм
• Номинальный диаметр: 20 мм
• Длина: 100 метров (в бухте)
• Цвет: чёрный
• Степень защиты: IP55 - защита от пыли и струй воды с любого направления
• Температурный диапазон: от –45 C до +90 C
• Прочность на разрыв: 200 Н
• Кабель внутри: SAT нг(А)-HF, класс экранирования A, волновое сопротивление 75 Ом, диаметр по изоляции 4,8 мм
• Распространение горения: да - материал поддерживает горение, не самозагасаемый
• Обшивка: отсутствует - только гофрированная труба без внешней плётки

Совместимость и монтаж

Электротруба ПНД гибкая гофрированная диаметр 20 мм, цвет черный, с кабелем SAT нг(А)-HF, 100 м совместима со всеми стандартными фиксирующими элементами для ПНД-труб: хомутами, скобами, креплениями типа “заклёпка”. Монтаж выполняется вручную: труба легко гнётся, не требует специальных инструментов. Кабель уже расположен внутри - достаточно отрезать нужную длину, вывести конец и подключить разъём. Учитывайте внутренний диаметр 14,5 мм - он соответствует кабелю SAT, но не позволяет дополнительно поместить другие провода.

Безопасность и стандарты

Кабель SAT нг(А)-HF соответствует требованиям к негорючести (нг) и низкому дымовыделению (HF), что делает его допустимым для установки в многоквартирных домах и общественных зданиях. Степень защиты IP55 обеспечивает устойчивость к пыли и влаге при прокладке в условиях повышенной влажности. Однако материал ПНД не является самозагасаемым - при воздействии открытого огня будет гореть, поэтому не применяется в местах с риском возгорания (например, рядом с нагревательными приборами).

Преимущества

• Кабель уже протянут - не требуется усиливающая операция затяжки, что экономит до 50% времени монтажа
• Защита кабеля от механических повреждений во время прокладки - гофра предохраняет изоляцию от порезов и сдавливания
• Универсальная температурная устойчивость - работает в холодных и жарких помещениях, в том числе в неотапливаемых зонах
• Высокая гибкость - легко проходит через изгибы и узкие каналы без потери формы
• Чёрный цвет - маскируется в бетоне и не заметен при частичном вскрытии

Ограничения применения

• Не предназначен для прокладки в воздухе вне помещений - не имеет UV-защиты, со временем теряет прочность под прямыми солнечными лучами
• Не используется для силовой проводки - только для слаботочных сигналов (SAT, TV, RF)
• Поддерживает горение - запрещено применять в каналах с высоким риском возгорания (например, рядом с печами, котлами, распределительными щитами без защиты)
• Внутренний диаметр ограничен - нельзя добавить второй кабель или использовать для других целей
• Не рекомендовано использование в условиях постоянного контакта с растворами цемента/штукатурки при заливке - возможна деформация при сильном давлении

Примеры использования

• Прокладка спутникового кабеля от антенны к телевизорам в квартире через штробу в стене
• Монтаж системы видеонаблюдения с коаксиальными камерами в новостройке при устройстве стяжки пола
• Установка антенного кабеля в многоэтажном доме между этажами - труба легко проходит через технологические отверстия
• Скрытая прокладка в деревянных перекрытиях с последующей отделкой гипсокартоном

Практические советы

• Перед монтажом проверьте, чтобы радиус изгиба был не менее 5× наружного диаметра (≈10 см) - иначе труба потеряет форму
• При резке используйте острый нож или ножницы по металлу - не сжимайте трубу, чтобы не повредить кабель внутри
• Фиксируйте трубу каждые 50–70 см, особенно в вертикальных участках - даже с кабелем она может провиснуть
• На выходе из трубы обязательно используйте защитную муфту или переходник - так кабель не переломится при изгибе
• Не забудьте оставить запас длины (1–1,5 м) у каждого конца - для подключения и обслуживания
• Для работы в сырых помещениях (ванная, подвал) убедитесь, что все соединения герметизированы - IP55 защищает только трубу, а не разъёмы
