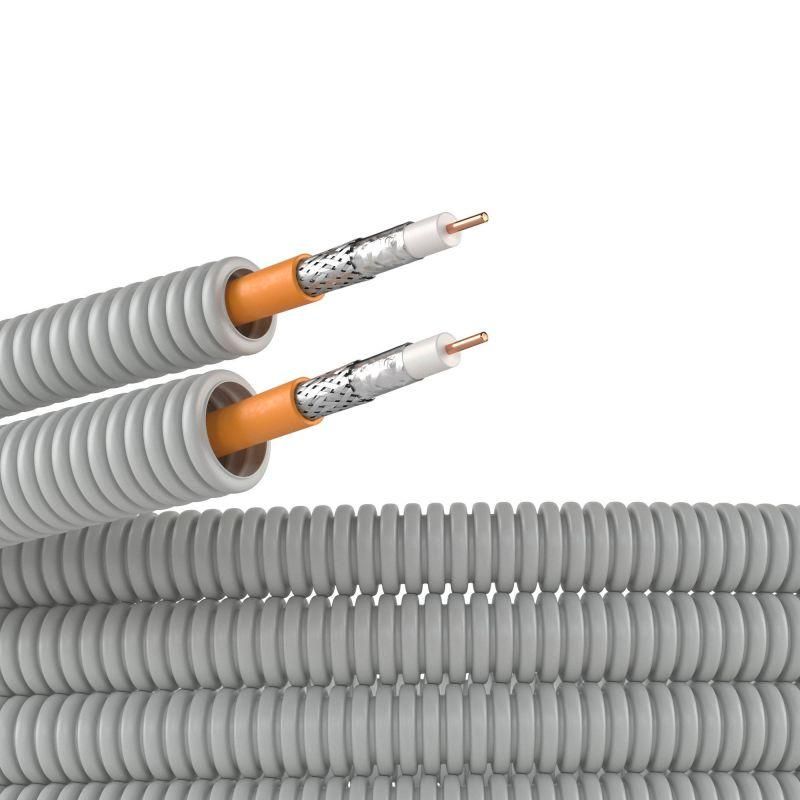

Электротруба ПВХ гибкая гофрированная Octopus нг(А)-HF 20 мм DKC (ДКС) 9VE92050

Электротруба ПВХ гибкая гофрированная d20мм с кабелем SAT нг(А)-HF, 50м от DKC (ДКС) - готовое решение для быстрой прокладки спутникового сигнала: кабель уже установлен внутри трубы, что исключает необходимость самостоятельной протяжки. Артикул 9ve92050 подходит для скрытой проводки в стенах, потолках и полу.

Назначение и область применения

Электротруба ПВХ гибкая гофрированная d20мм с кабелем SAT нг(А)-HF, 50м предназначена для прокладки коаксиального кабеля SAT в местах, где требуется защита от механических воздействий и компактная укладка. Подходит для установки в штрабах стен, за фальш-потолками, в стяжке пола, под напольными покрытиями и в других закрытых конструкциях. Особенно эффективна при монтаже систем спутникового TV, антенного оборудования и аналогичных слаботочных сетей.

Технические характеристики

• Тип: гибкая гофрированная труба из ПВХ
• Наружный диаметр: 20 мм
• Внутренний диаметр: 14,9 мм - позволяет свободно проходить кабелю с диаметром изоляции 4,8 мм
• Длина: 50 метров в одной бухте
• Цвет: серый
• Степень защиты IP55: защита от пыли и струй воды с любого направления
• Прочность на разрыв: 100 Н - выдерживает нагрузки при укладке в стяжку или под давлением
• Рабочая температура: от –5 C до +60 C
• Кабель внутри: SAT нг(А)-HF, класс экранирования A, волновое сопротивление 75 Ом
• Обшивка: отсутствует - труба без внешней армирующей оболочки

Совместимость и монтаж

Электротруба ПВХ гибкая гофрированная d20мм с кабелем SAT нг(А)-HF, 50м совместима со всеми стандартными F-коннекторами и разъёмами для спутниковой антенны. Монтаж выполняется без дополнительной протяжки: кабель уже находится внутри трубы. Укладывается вручную - легко гнётся вокруг углов и через препятствия. Для фиксации используйте хомуты или крепления с шагом не более 1,5 м. Не требует специальных инструментов - достаточно ножниц для пластиковых труб или обычного канцелярского ножа для резки.

Безопасность и стандарты

Кабель SAT нг(А)-HF соответствует требованиям пожарной безопасности: не распространяет горение (нг), не выделяет токсичных веществ при возгорании (HF - low halogen free). Труба выполнена из ПВХ, устойчивого к воздействию влаги и химически активных сред. Соответствует нормам для внутренних слаботочных систем в жилых и общественных зданиях.

Преимущества

• Кабель уже протянут - не нужна ручная затяжка, снижается риск перегиба или повреждения жил
• Сокращает время монтажа на 40–60% по сравнению с прокладкой трубы и кабеля отдельно
• Защита от случайного пережима кабеля при укладке в стяжку или между плитами
• IP55 обеспечивает надёжную защиту даже во влажных зонах (например, под фальш-полом)
• Гибкость позволяет прокладывать трассу без дополнительных соединителей и колен

Ограничения применения

• Не предназначен для открытой прокладки на улице - ПВХ теряет прочность при длительном UV-воздействии
• Не рекомендуется использовать в местах с постоянным контактом с маслом, растворителями или агрессивными химикатами
• Внутренний диаметр 14,9 мм не позволяет протянуть кабели большего сечения - только SAT с диаметром изоляции ≤4,8 мм
• Не подходит для силовых цепей - используется исключительно для слаботочных сигналов

Примеры использования

• Установка спутниковых антенн в многоквартирных домах - прокладка от крыши к телевизорам в квартирах через чердачное пространство и стены
• Подключение кабельного ТВ в офисах и гостиницах - скрытая прокладка в фальш-стенах и под подвесными потолками
• Монтаж видеонаблюдения с использованием коаксиальных камер - когда требуется одновременная защита и минимизация времени работ
• Ремонт и модернизация старых систем - замена повреждённых участков без вскрытия всей штробы

Практические советы

• Перед монтажом проверьте, чтобы радиус изгиба был не менее 100 мм - иначе можно повредить кабель внутри
• При резке трубы используйте острые ножницы; после реза удалите заусенцы, чтобы не порвать изоляцию кабеля
• Если трасса проходит через несколько этажей - учитывайте вес бухты: 50 м трубы с кабелем имеют значительную массу, лучше работать с помощником
• Для длинных трасс (>30 м) рекомендуется делать контрольный тест сигнала перед окончательной фиксацией
• Не применяйте эту электротрубу в качестве основной несущей конструкции - она не рассчитана на механическую нагрузку сверх указанной 100 Н
