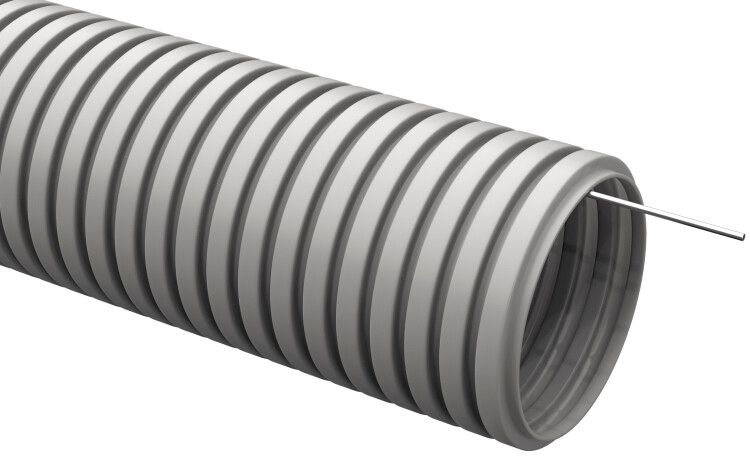

Труба гофрированная ПВХ d20мм с протяжкой сер. ELASTA (уп.50м) IEK CTG20-20-K41-050I

Труба гофрированная ПВХ d 20 мм с протяжкой (50 м) от IEK предназначена для скрытой прокладки кабелей в стенах, перекрытиях и других конструкциях зданий. Артикул ctg20-20-k41-050i сочетает гибкость, прочность и готовую систему протяжки - идеально подходит для электромонтажных работ в жилых и коммерческих объектах.

Назначение и область применения

Труба гофрированная ПВХ d 20 мм с протяжкой (50 м) применяется для прокладки силовых и слаботочных кабелей в стенах, потолках, полу и штробах. Подходит для внутренних электромонтажных работ в жилых домах, офисах, школах и промышленных помещениях. Защищает провода от механических воздействий, пыли и случайного контакта. Не рекомендуется для открытой прокладки на улице или в условиях повышенной влажности.

Технические характеристики

• Наружный диаметр: 20 мм
• Внутренний диаметр: 14,2 мм - позволяет пропускать кабели до 1–2 единиц (например, 2×2,5 мм2 или 3×1,5 мм2)
• Длина бухты: 50 метров - оптимальна для крупных участков прокладки без стыков
• Материал: ПВХ - устойчив к коррозии, химически инертен, не проводит ток
• Степень защиты IP40 - защищает от твердых частиц размером более 1 мм, но не от воды
• Температурный диапазон: от –15 C до +60 C - подходит для большинства интерьеров, не выдерживает морозов ниже –15 C
• Прочность при сжатии: 320 Н (по норме), до 350 Н (реальная) - выдерживает нагрузку от бетона и штукатурки
• Пожаробезопасность: материал не поддерживает горение - самозатухающий
• Срок службы: 25 лет - при соблюдении условий эксплуатации
• Цвет: серый - совместим с типовой цветовой схемой электромонтажных материалов IEK
• Нормативный документ: ТУ 2248-002-18461115-2010

Совместимость и монтаж

Труба гофрированная ПВХ d 20 мм с протяжкой (50 м) легко совмещается с фитингами IEK серии ELASTA: углы, тройники, коробки и муфты. Протяжка (зонд) уже установлена - её можно использовать для затяжки кабеля без дополнительных инструментов. Для монтажа достаточно разрезать трубу ножницами по металлу, вставить кабель через протяжку и потянуть. Учитывайте внутренний диаметр 14,2 мм - не перегружайте канал более чем двумя кабелями одновременно. Гофра не требует сварки, клея или специальных креплений - фиксируется хомутами или в штробе раствором.

Безопасность и стандарты

Труба соответствует требованиям ТУ 2248-002-18461115-2010. Материал ПВХ не распространяет горение - снижает риск развития пожара при КЗ. Является хорошим диэлектриком - исключает контакт тока с корпусом или другими элементами. Не содержит галогенов, не выделяет токсичных веществ при нагреве. Соответствует требованиям безопасности для помещений с людьми.

Преимущества

• Готовая протяжка экономит время на монтаже - не нужна отдельная стальная проволока
• Высокая гибкость - проходит через изгибы и узкие ниши без усилий
• Защита от механических повреждений - предотвращает порчу кабеля при заделке в стену
• Долгий срок службы - 25 лет без потери свойств
• Легкий вес - удобно транспортировать и хранить
• Серый цвет - маскируется под штукатурку и бетон

Ограничения применения

• Не предназначен для наружной прокладки - не выдерживает УФ-излучения и осадков
• Не допускается использование при температурах ниже –15 C - материал становится хрупким
• IP40 не обеспечивает защиту от влаги - нельзя применять в сырых помещениях (баня, бассейн, подвал без гидроизоляции)
• Не рассчитана на высокие динамические нагрузки - например, в движущихся механизмах или на конвейерах
• Не следует использовать в местах с постоянным давлением (например, под плиткой с тяжелыми нагрузками без армирования)

Примеры использования

• Прокладка сети 220 В от щита до розеток в квартире
• Скрытая прокладка кабелей для светильников в натяжном потолке
• Подключение сигнализации, видеонаблюдения, Wi-Fi точек
• Монтаж кабелей в штробы после демонтажа старой проводки
• Обустройство электропроводки в деревянных домах с последующей отделкой штукатуркой

Практические советы

• Перед монтажом проверьте, что кабель поместится в трубу - суммарный внешний диаметр не должен превышать 12–13 мм
• При длинных участках (>15 м) используйте смазку на основе силикона для облегчения протяжки
• Не растягивайте протяжку слишком сильно - она может оборваться
• При необходимости разрезать трубу - делайте рез под углом 45°, чтобы не сплющить гофру
• Для перехода между трубами одного диаметра используйте муфты IEK серии ELASTA - они обеспечивают герметичность и надежность
• Храните бухту в сухом месте, избегайте прямого солнечного света - даже при наличии ПВХ долгое UV-воздействие снижает эластичность
