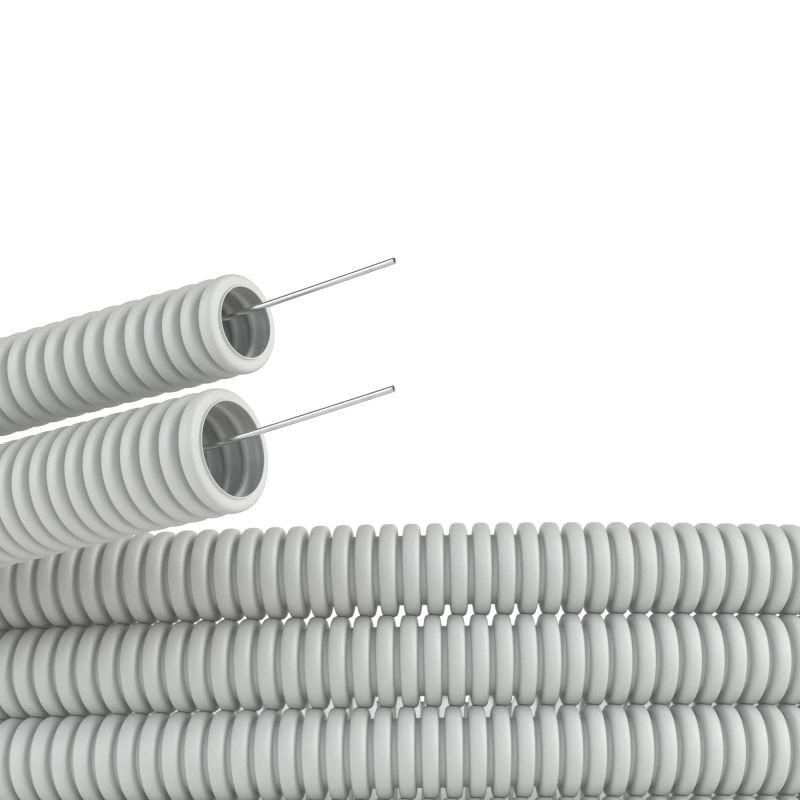

Труба гофрированная ПВХ гибкая легкая d20мм с протяжкой сер. (уп.50м) DKC 9192050 ДКС

Труба гибкая гофрированная ПВХ диаметр 20 мм легкая с протяжкой 50 м серая от DKC (ДКС), артикул 9192050, предназначена для скрытой прокладки кабелей в условиях повышенной механической нагрузки. Благодаря гибкости, наличию протяжки и защите IP55, она удобна для монтажа в штробах, пустотах и стяжках.

Назначение и область применения

Труба гибкая гофрированная ПВХ диаметр 20 мм легкая с протяжкой 50 м серая используется для защиты электрических, телефонных и сетевых кабелей от повреждений при скрытой прокладке. Подходит для установки в:

• стенных штробах;
• пустотах фальш-стен и фальш-потолков;
• бетонной стяжке полов;
• подпольных пространствах под фальш-полами;
• технических каналах в офисах, жилых домах и промышленных объектах.

Подходит для кабелей сечением до 14,9 мм внутреннего диаметра. Применяется там, где требуется защита от ударов, пыли, влаги и химических веществ.

Технические характеристики

• Наружный диаметр: 20 мм
• Внутренний диаметр: 14,9 мм - позволяет пропускать кабели с внешним диаметром до 14 мм
• Длина бухты: 50 м - одна бухта покрывает значительную длину трассы
• Материал: ПВХ (поливинилхлорид) - самозатухающий, не выделяет токсичных газов при нагреве
• Цвет: серый - соответствует стандартным решениям для скрытой прокладки
• Степень защиты: IP55 - защита от пыли (не полностью герметична, но препятствует проникновению оседающей пыли) и струй воды из любого направления
• Температура эксплуатации: от -25 C до +60 C - работает в холодных помещениях и теплых технических зонах
• Прочность на разрыв: 100 Н (до 200 Н по доп. информации) - устойчива к растяжению при монтаже
• Прочность на сжатие: 125 Н - сохраняет форму под давлением от стяжки или перекрытий
• Статический радиус изгиба: 60 мм - минимальный радиус, при котором труба не деформируется
• Гибкость: высокая - легко формируется вокруг препятствий
• Продольные прорези: есть - позволяют раскрыть трубу для быстрой замены кабеля без резки
• Маслостойкость: да - не разрушается при контакте с маслами и смазками
• Пожаробезопасность: не распространяет горение (соответствует ГОСТ Р 53313-2009)
• Состав: не содержит галогенов - снижает риск образования ядовитых газов при возгорании

Совместимость и монтаж

Труба гибкая гофрированная ПВХ диаметр 20 мм легкая с протяжкой 50 м серая совместима со всеми типами кабелей, имеющими внешний диаметр до 14 мм. Установка возможна вручную без специального оборудования.

• Протяжка: встроенный стальной трос облегчает затяжку кабеля - достаточно закрепить провод на конце протяжки и потянуть через всю трубу.
• Фиксация: крепится хомутами или клипсами к поверхности; не требует сварки или клея.
• Изгиб: соблюдайте минимальный радиус изгиба 60 мм - иначе труба потеряет прочность.
• Заполнение: рекомендуется заполнять не более 40–50% внутреннего объема - чтобы обеспечить теплоотвод и возможность последующего обслуживания.

Безопасность и стандарты

• Соответствует ГОСТ Р 53313-2009 - материал не поддерживает горение.
• IP55 - защита от пыли и водяных струй, что делает её безопасной для помещений с повышенной влажностью (например, кухни, санузлы, технические этажи).
• Отсутствие галогенов снижает опасность при пожаре - продукты горения менее токсичны.
• Ударопрочность 0,5 Дж - выдерживает случайные удары при монтаже.

Преимущества

• Легко гнётся - проходит сложные маршруты без дополнительных фитингов.
• Протяжка уже встроена - экономит время при прокладке кабелей.
• Высокая устойчивость к химическим средам - подходит для промышленных условий.
• Продольные прорези - позволяют менять кабель без демонтажа всей системы.
• Не требует специальных инструментов - монтаж доступен даже начинающим мастерам.

Ограничения применения

• Не предназначена для открытой прокладки на улице - ПВХ теряет эластичность при длительном UV-воздействии.
• Не следует использовать в местах постоянного прямого давления выше 125 Н - например, под тяжелыми плитами без дополнительной защиты.
• Не подходит для прокладки силовых кабелей с током выше 100 А без учета тепловыделения - внутренний диаметр мал, теплоотвод ограничен.
• Не применяется в системах с температурой выше +60 C - материал становится хрупким.
• Не является герметичной - не подходит для прокладки в воде или сырых подвалах без дополнительной изоляции.

Примеры использования

• Прокладка Ethernet-кабелей между этажами в офисе через фальш-потолок.
• Защита групповой сети в квартире - от щита до розеток в стене.
• Монтаж сигнализационных кабелей в промышленном цеху рядом с оборудованием, где возможны капли масла.
• Скрытая прокладка кабелей в бетонной стяжке пола перед укладкой плитки.
• Обвязка кабелей на станках и конвейерах - благодаря маслостойкости и гибкости.

Практические советы

• Перед монтажом проверьте, что кабель имеет внешний диаметр меньше 14 мм - иначе он не войдет в трубу.
• Если труба слишком жесткая при низкой температуре - согрейте ее руками или тепловым феном (не выше 40 C).
• При использовании продольных прорезей - после укладки кабеля закрепите их скотчем, чтобы предотвратить попадание пыли.
• Для длинных участков (>30 м) используйте несколько точек крепления - иначе труба провиснет и будет мешать.
• Артикул 9192050 от DKC (ДКС) - оптимальный выбор для частного и коммерческого строительства. Не путайте с тяжелой серией - эта модель рассчитана на легкие условия.
