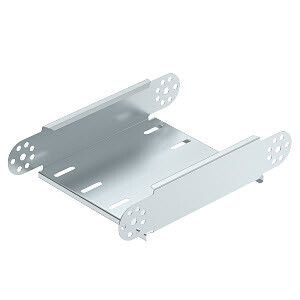

Элемент вертик регулир угла для лотка LKS 100мм (RGBEV 610 FS RU) | 7005431 OBO Bettermann

Элемент вертикального регулируемого угла для лотка LKS 100 мм от OBO BETTERMANN (артикул rgbev 610 fs ru) предназначен для плавной смены направления кабельного лотка по вертикали с углом до 45°. Подходит для систем с высотой бортов 60 мм, обеспечивает гибкую маршрутизацию кабелей на объектах с изменением уровня трассировки.

Назначение и область применения

Элемент вертикального регулируемого угла для лотка LKS 100 мм используется для создания вертикальных переходов между горизонтальными участками кабельных лотков. Применяется там, где требуется изменить уровень трассы без жестких изгибов - например, при прохождении через перекрытия, этажи, оборудование или препятствия. Особенно удобен в местах, где невозможно использовать фиксированные уголки или требуются частые корректировки монтажа.

Технические характеристики

• Ширина: 100 мм - совместим с лотками такого же размера;
• Высота: 60 мм - соответствует стандартной высоте бортов лотков LKS;
• Угол регулировки: восходящий и нисходящий до 45° - позволяет менять направление тракта в пределах этого диапазона;
• Материал: сталь с цинковым покрытием - обеспечивает коррозионную стойкость в помещениях с повышенной влажностью;
• Толщина материала: 0,7 мм - достаточна для механической прочности при легких нагрузках;
• Тип конструкции: шарнирная арка 45 - механизм поворота выполнен в виде гибкой дуги, обеспечивающей плавный угол без заеданий;
• Исполнение: без соединительного элемента - требует самостоятельного крепления к лоткам болтами или зажимами;
• Артикул: rgbev 610 fs ru - уникальный идентификатор для заказа и сверки спецификаций.

Совместимость и монтаж

Элемент вертикального регулируемого угла для лотка LKS 100 мм совместим только с лотками LKS высотой 60 мм. Для установки необходимо:

• Закрепить один край элемента к нижнему лотку, второй - к верхнему (или наоборот);
• Использовать стандартные болты M6 или зажимы, предусмотренные для системы LKS;
• Не затягивать крепления слишком сильно - это ограничит возможность дальнейшей регулировки угла;
• Перед окончательным закреплением проверить свободное перемещение шарнира - он должен легко поворачиваться в нужном направлении.

Преимущества

• Гибкая регулировка угла - позволяет адаптировать трассу под реальные условия без замены детали;
• Цинковое покрытие - продлевает срок службы в условиях средней агрессивности окружающей среды;
• Легкий вес и компактность - снижают нагрузку на несущие конструкции;
• Простота сборки - не требует специнструментов, доступна даже для начинающих монтажников;
• Совместимость с сериями OBO BETTERMANN - гарантирует герметичность и надежность соединений при использовании оригинальных комплектующих.

Ограничения применения

• Не предназначена для внешних установок - отсутствует степень защиты IP, материал не рассчитан на постоянное воздействие осадков;
• Не рекомендовано применение при динамических нагрузках выше нормы - например, на вибрирующем оборудовании без дополнительной амортизации;
• Не подходит для лотков другой высоты - даже +-5 мм отличия нарушают плотность контакта и рискуют вызвать провисание;
• Не является герметичным элементом - если требуется защита от пыли или влаги, нужны дополнительные уплотнители или корпуса.

Примеры использования

• Подключение лотков между этажами в офисных зданиях;
• Обход оборудования на производстве, когда лоток должен опуститься или подняться на 60 мм;
• Монтаж в распределительных щитовых с ограниченным пространством;
• Трассировка кабелей в серверных комнатах с многоуровневыми стойками.

Практические советы

• Перед покупкой обязательно проверьте высоту бортов вашего лотка - она должна точно составлять 60 мм;
• Если планируете часто менять угол - используйте смазку на шарнире (не масляную, а силиконовую), чтобы избежать коррозии;
• Не используйте этот элемент как основной несущий элемент - все усилия должны передаваться через крепления к лоткам, а не через сам шарнир;
• При групповом монтаже нескольких таких элементов - выстраивайте их в одной плоскости, чтобы избежать перекосов кабеля;
• Артикул rgbev 610 fs ru можно найти в каталогах OBO BETTERMANN - это гарантирует соответствие всем техническим требованиям производителя.
