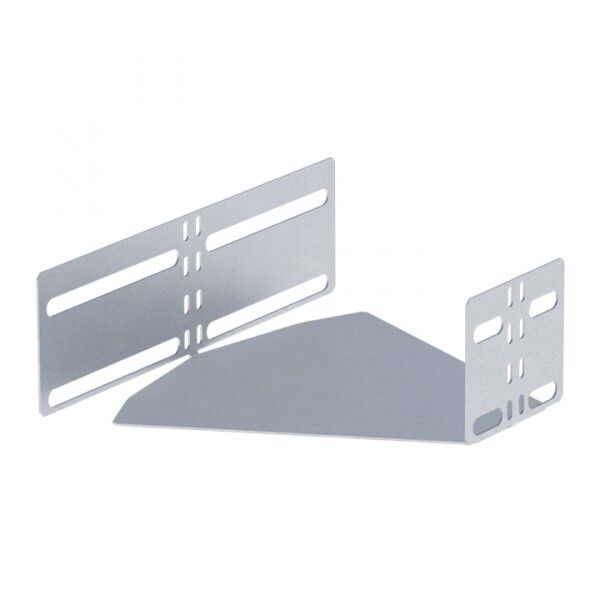

Угол горизонтальный изменяемый PROxima 50x400 мм EKF y50400

Угол горизонтальный изменяемый 50×400 мм EKF PROxima - это гибкий элемент кабельной трассы, позволяющий менять направление прокладки кабелей в горизонтальной плоскости с сохранением целостности защиты. Подходит для промышленных, коммерческих и жилых объектов, где требуется адаптация трассы под сложную геометрию помещения.

Назначение и область применения

Угол горизонтальный изменяемый 50×400 мм EKF PROxima используется для изменения направления кабельной трассы в горизонтальной плоскости - например, при обходе колонн, дверных проёмов или перепадов уровней полов. Применяется в составе системы T-Line для прокладки силовых и слаботочных кабелей на промышленных предприятиях, офисах, торговых центрах, больницах и других зданиях. Особенно эффективен там, где стандартные фиксированные углы не подходят по геометрии.

Технические характеристики

• Высота кабельного лотка: 50 мм
• Ширина кабельного лотка: 400 мм
• Угол поворота: регулируемый - можно устанавливать под любым углом между 0° и 90°
• Материал: сталь толщиной 0,8 мм
• Конструкция: стойкий изгиб - обеспечивает жесткость при нагрузках
• Покрытие: цинк-ламель - антикоррозийная защита с высокой стойкостью к механическим воздействиям
• Цвет: серый
• Наличие крышки: да - защищает кабели от пыли, влаги и случайного контакта
• Исполнение: без разъёма - требует соединения с другими элементами трассы болтовым креплением
• Гарантия: 36 месяцев

Совместимость и монтаж

Угол совместим со всеми элементами системы T-Line от EKF: прямыми участками, переходниками, кронштейнами и крышками. Монтаж выполняется с помощью самонарезающих или обычных болтов M6/M8, которые крепят угол к смежным участкам лотка. Крышка фиксируется на защёлках - её легко снять для обслуживания кабелей. Учитывайте посадочные размеры: ширина 400 мм и высота 50 мм должны точно соответствовать другим элементам трассы. Для надёжного соединения рекомендуется использовать комплектные болты и гайки от EKF.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам по электромонтажу в зданиях. Цинк-ламельное покрытие обеспечивает электроизоляцию и снижает риск коррозии даже в условиях повышенной влажности. Наличие крышки исключает доступ к проводам, что соответствует правилам безопасности при работе в общественных и производственных зонах.

Преимущества

• Регулируемый угол - позволяет гибко адаптировать трассу под реальные условия, без необходимости заказывать специальные детали
• Стойкий изгиб - сохраняет форму при нагрузке, не деформируется при установке или эксплуатации
• Цинк-ламельное покрытие - долговечнее обычного цинка, устойчиво к царапинам и химическим воздействиям
• Крышка в комплекте - экономит время на закупку отдельных элементов
• Произведено в России - гарантия качества и совместимости с остальными изделиями EKF-Line

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты - не имеет IP-рейтинга
• Не рассчитан на значительные динамические нагрузки - не следует использовать как несущую конструкцию
• Требует точного подбора смежных элементов - несовместим с лотками другой системы (например, от других брендов)
• Запрещён к использованию в взрывоопасных средах - не имеет соответствующего взрывозащитного исполнения

Примеры использования

• Обход колонны в производственном цеху - лоток меняет направление на 45°, чтобы обойти препятствие
• Переход от стены к потолку в торговом зале - угол позволяет плавно перевести трассу из вертикальной в горизонтальную плоскость
• Прокладка кабелей в помещении с неровными стенами - регулируемый угол компенсирует отклонения в геометрии
• Связка двух параллельных линий на этаже - угол служит мостом между участками, расположенными под разными углами

Практические советы

• Перед монтажом проверьте, что все элементы трассы имеют одинаковые габариты - 50×400 мм. Разница в размерах вызывает щели и снижает защиту кабелей
• Фиксируйте угол через каждые 80–100 см с помощью кронштейнов - особенно при длинных поворотах
• Не затягивайте болты слишком сильно - это может деформировать тонкую сталь (0,8 мм)
• Если угол будет установлен в месте с частым доступом - используйте замки на крышке для предотвращения случайного открывания
• При большом числе поворотов в одной трассе - убедитесь, что радиус изгиба не превышает допустимый для кабелей внутри (обычно 10–15 диаметров кабеля)
