Угол горизонтальный изменяемый 0-45 градусов 400х50 | PR16.0994 Промрукав Строитель

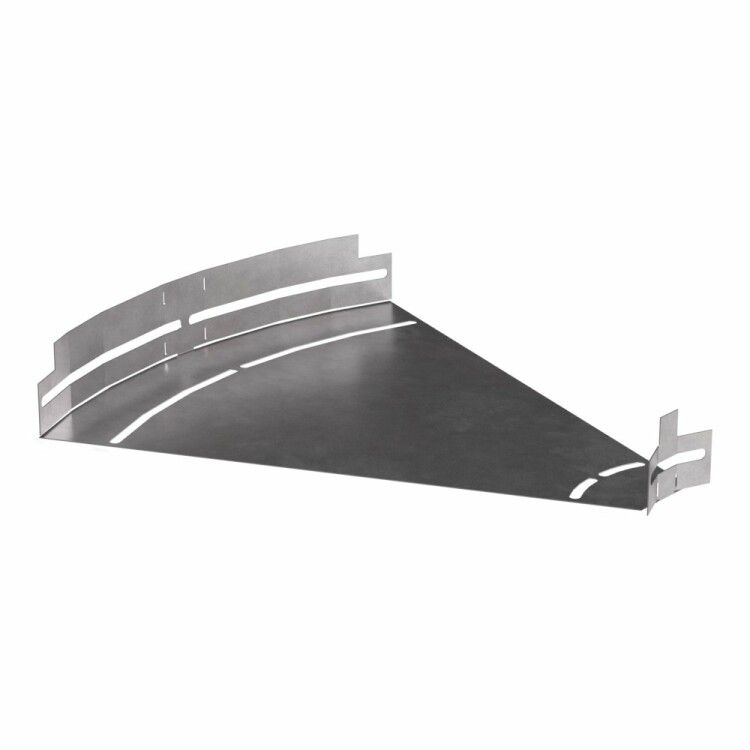

Угол горизонтальный изменяемый 0–45 градусов 400×50 от бренда ПРОМРУКАВ (артикул pr16.0994) предназначен для плавного соединения металлических кабельных лотков под углом, обеспечивая удобную прокладку кабелей в сложных трассах. Изделие выполнено из оцинкованной стали и рассчитано на работу в закрытых помещениях и под навесом.

Назначение и область применения

Угол горизонтальный изменяемый 0–45 градусов 400×50 используется для создания плавного перехода между горизонтальными участками кабельных лотков. Он позволяет менять угол наклона трассы в пределах от 0 до 45 градусов без разрезания или сварки, сохраняя целостность кабельной системы. Применяется в системах прокладки силовых и управляющих кабелей на объектах с ограниченным пространством - например, в цехах, на элеваторах, в распределительных пунктах, на транспортерных линиях.

Технические характеристики

• Габариты: 400 мм (длина) × 50 мм (высота)
• Угол регулировки: от 0° до 45° - возможность установки под любым значением внутри этого диапазона
• Материал: сталь с цинковым покрытием по технологии Сендзимира
• Толщина цинкового слоя: 10–22 мкм
• Климатическое исполнение: УХЛ2 - допускает эксплуатацию при температурах от -80 C до +150 C
• Область применения: внутренние помещения, зоны под навесом

Совместимость и монтаж

Угол совместим с металлическими лотками шириной 400 мм и высотой 50 мм. Монтаж осуществляется с помощью болтов или саморезов через предварительно просверленные отверстия по кромкам. Для фиксации используются стандартные комплектующие, подходящие к лоткам того же производителя. Перед установкой проверьте соответствие посадочных размеров - несоответствие может вызвать перекос или недостаточную жесткость соединения. Угол можно собирать вручную без специального оборудования.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозийной стойкости для промышленного использования. Цинкование по методу Сендзимира гарантирует равномерное и долговечное покрытие, снижающее риск электрохимической коррозии. Температурный диапазон (-80…+150 C) позволяет применять угол даже в условиях экстремальных колебаний, однако не рекомендуется использовать в средах с постоянным воздействием открытого пламени или агрессивных химических веществ.

Преимущества

• Позволяет изменять угол без резки или сварки - экономит время и материалы
• Цинковое покрытие защищает от коррозии даже при повреждении поверхности во время монтажа
• Высокая термостойкость - выдерживает нагрев от оборудования и внешних факторов
• Стандартная форма и размеры обеспечивают совместимость с большинством лотков 400×50

Ограничения применения

• Не предназначена для наружной эксплуатации под открытым небом - возможна быстрая деградация покрытия при постоянном контакте с осадками
• Не подходит для кабельных лотков других размеров - требует точного совпадения ширины и высоты
• Не рекомендуется для использования в местах с частыми ударными нагрузками - может деформироваться при превышении расчетной механической нагрузки
• Запрещено применять в взрывоопасных зонах без дополнительной сертификации

Примеры использования

• Переход между двумя лотками на конвейере, где требуется сменить направление трассы под 30°
• Соединение лотков в распределительной камере, когда необходимо обойти опорную балку
• Прокладка кабелей в технологическом корпусе с ограниченным вертикальным пространством

Практические советы

• Перед монтажом убедитесь, что лотки находятся на одной плоскости - иначе угол будет работать с перекосом
• При использовании в условиях повышенной влажности дополнительно смажьте болтовые соединения антикоррозийной смазкой
• Не затягивайте крепления слишком сильно - это может повредить цинковое покрытие и вызвать коррозию в месте контакта
• Для длинных трасс используйте несколько углов вместо одного - так снижается нагрузка на каждый элемент
• Проверяйте наличие свободного места для изменения угла после сборки - некоторые модели требуют минимального зазора для регулировки
