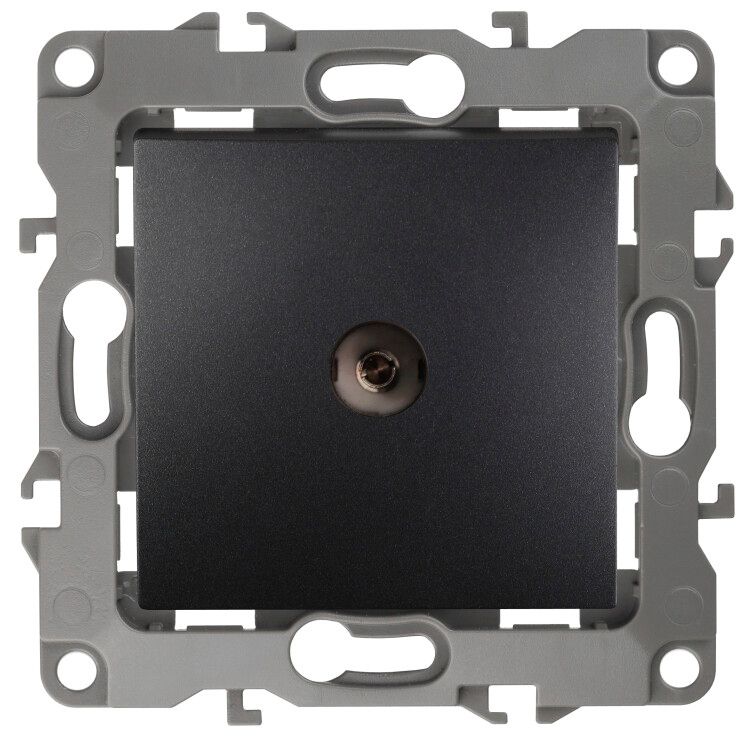

Розетка телевизионная проходная TV Эра12 12-3102-05 IP20 антрацит Эра Б0027435

Розетка телевизионная проходная TV, антрацит, IP20, 12-3102-05 - устройство для подключения коаксиального кабеля телевизионной сети, предназначенное для скрытой установки в стене. Произведено компанией ЭРА в серии 12, артикул 12-3102-05 обеспечивает надёжный проход сигнала без потерь более 2 дБ.

Назначение и область применения

Розетка 12-3102-05 используется исключительно для подключения телевизионных сигналов через коаксиальный кабель - например, от спутниковой антенны, кабельного ТВ или наземного цифрового вещания. Подходит для внутренней проводки в жилых, офисных и общественных помещениях. Не предназначена для передачи электропитания - только для видеосигнала.

Технические характеристики

• Тип разъёма: TV (F-разъём для коаксиального кабеля)
• Количество выходов: 1
• Потери сигнала: до 2 дБ - минимальные, что сохраняет качество изображения
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от воды и пыли
• Материал корпуса: термопласт - устойчив к механическим нагрузкам, не горюч
• Цвет: антрацит (серый матовый)
• Способ монтажа: скрытая установка в монтажной коробке
• Тип крепления: в распор + винтами
• Частотный диапазон: до 2400 Гц - достаточен для аналогового и цифрового ТВ (DVB-T/T2)
• Комплектация: механизм с декоративной накладкой
• Серия: Эра 12

Совместимость и монтаж

Розетка 12-3102-05 совместима с любым коаксиальным кабелем типа RG-6, RG-59 и аналогичными. Для монтажа требуется стандартная круглая монтажная коробка глубиной не менее 40 мм. Кабель зачищается и вставляется в F-разъём механизма - он фиксируется винтом. Накладка крепится на два винта, которые затягиваются после установки механизма в коробку. Установка возможна только в подготовленную нишу - открытый монтаж невозможен.

Безопасность и стандарты

Изделие соответствует требованиям к электромагнитной совместимости для слаботочных систем. IP20 гарантирует защиту от случайного прикосновения к контактам, но не является водонепроницаемой - запрещено использование во влажных помещениях (ванная, бассейн, уличные объекты). Материал корпуса самозатухающий, соответствует нормам UL94 V-2.

Преимущества

• Минимальные потери сигнала (2 дБ) обеспечивают чёткое изображение даже на длинных трассах
• Матовая поверхность не царапается и не выгорает на солнце
• Антрацитовый цвет легко сочетается с другими элементами интерьера
• Фирменная серия Эра 12 - единый дизайн с другими розетками и выключателями этой же линейки
• Простая замена: можно менять без перепайки кабеля

Ограничения применения

• Не подходит для уличной установки - IP20 не защищает от влаги
• Не работает с HDMI, Ethernet, USB - только с коаксиальным кабелем TV
• Не содержит гнезд для питания - нельзя использовать как комбинированную розетку
• Запрещён монтаж в местах с постоянной вибрацией (например, рядом с насосами или вентиляторами)
• Не рекомендовано применение в помещениях с температурой ниже –10C и выше +40C

Примеры использования

• Подключение телевизора в гостиной от настенного антенного входа
• Разводка сигнала в многоквартирном доме - от щита к каждой квартире
• Установка в офисе для подключения IPTV-приставки
• Интеграция в систему “умный дом” для передачи TV-сигнала через скрытые каналы

Практические советы

• Перед монтажом проверьте, чтобы кабель был целым - повреждённый экран вызывает помехи
• Не допускайте перегиба кабеля ближе чем на 5 см от розетки - это увеличит потери сигнала
• При использовании нескольких розеток 12-3102-05 в одной цепи, убедитесь, что суммарные потери не превышают 10–12 дБ
• Выбирайте кабель с медным центральным проводником - алюминий хуже передаёт высокие частоты
• При замене старой розетки - отключите питание всей системы, даже если она слаботочная
• Проверяйте соответствие диаметра монтажной коробки - стандарт 68 мм, но некоторые модели требуют 70 мм
