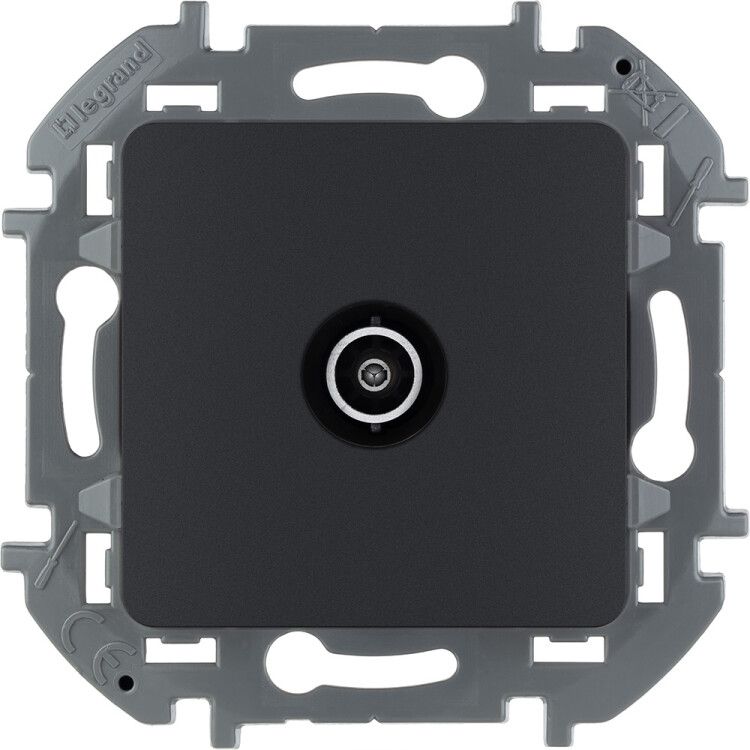

Розетка телевизионная проходная TV Inspiria 14дБ 5-862мГц механизм антрацит IEK 673863 Legrand

Розетка телевизионная Legrand Inspiria 673863 - проходная розетка с потерями 14 дБ для внутреннего монтажа, предназначенная для подключения телевизора к антенной системе и организации телевизионной сети по схеме «шлейф». Цвет - антрацит, материал - термопласт, совместима с коаксиальным кабелем типа RG-6/RG-59.

Назначение и область применения

Розетка телевизионная Legrand Inspiria 673863 используется для подключения одного телевизионного приемника к центральной антенной линии. Подходит для создания сети «шлейф» - когда один кабель последовательно проходит через несколько точек подключения, снижая количество разводок. Частотный диапазон 4–862 МГц позволяет передавать аналоговые, цифровые TV-сигналы, DVB-T/T2, а также сигналы кабельного телевидения. Применяется в жилых домах, квартирах, офисах, гостиницах.

Технические характеристики

• Тип: проходная розетка (два порта - вход и выход)
• Потери в ответвителе: 14 дБ - обеспечивает достаточную передачу сигнала при последовательном соединении нескольких розеток
• Частотный диапазон: 4–862 МГц - покрывает все современные TV-стандарта, включая UHF и метровый диапазон
• Количество выходов: 1 (вход + выход - всего два контакта внутри)
• Степень защиты: IP20 - защита от прикосновений пальцами, не предназначена для влажных помещений
• Материал корпуса: термопласт - прочный, не горючий, устойчив к механическим нагрузкам
• Цвет: антрацит, глянцевое покрытие - сочетается с интерьерными решениями
• Тип крепления: в распор + на шурупы - надежная фиксация в подрозетнике
• Способ монтажа: внутренний - монтируется в стену, как обычная электрическая розетка
• Количество постов: 1 - занимает место одной стандартной розетки

Совместимость и монтаж

Розетка Legrand Inspiria 673863 совместима с любым коаксиальным кабелем с импедансом 75 Ом (например, RG-6, RG-59, SAT 703). Соединение выполняется через безвинтовой зажим - достаточно вставить конец кабеля до щелчка, что исключает необходимость обжима F-коннекторов. Для монтажа требуется стандартный подрозетник 68 мм. Кабель выводится в сторону, где есть доступ к задней части розетки. Проходная схема требует правильного порядка подключения: вход - от антенны или распределителя, выход - к следующей розетке в цепи. Нельзя использовать с активными устройствами (усилителями, сплиттерами) без учета потерь.

Безопасность и стандарты

Розетка соответствует требованиям безопасности для бытового оборудования. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от влаги - не применяется в ванных комнатах, на балконах или в сырых помещениях. Экранирование класса А (по описанию производителя) снижает влияние внешних электромагнитных помех, что особенно важно в местах с высокой плотностью радиоэлектронных устройств.

Преимущества

• Удобный безвинтовой контакт - экономит время при установке, не требует специальных инструментов
• Высокая экранирующая способность - минимизирует помехи от Wi-Fi, мобильных базовых станций, бытовой техники
• Глянцевая панель из ABS - легко моется, не выгорает на свету, сохраняет цвет долгое время
• Совместимость с сериями Legrand Inspiria - единый дизайн с другими элементами системы
• Проходная схема - позволяет подключить несколько телевизоров одним кабелем, без лишних тройников

Ограничения применения

• Не подходит для наружного монтажа - IP20 не защищает от воды и пыли
• Потери 14 дБ делают её непригодной для длинных сетей (>5–6 розеток подряд) - сигнал будет слабым
• Не работает с HDMI, Ethernet, USB - только RF-сигнал по коаксиальному кабелю
• Запрещено перегружать цепь более чем 6–7 розетками - каждый переход снижает уровень сигнала
• Не рекомендуется для спутниковых систем (SAT) без согласования уровня мощности

Примеры использования

• Подключение телевизора в гостиной к центральной антенне через одну розетку
• Создание телевизионной сети в многокомнатной квартире: антенна → розетка в зале → розетка в спальне → розетка в детской
• Обновление старой проводки в доме: замена некачественных розеток на Legrand Inspiria 673863 для улучшения качества картинки
• Установка в новостройках при подготовке кабельного TV-ввода

Практические советы

• Перед монтажом проверьте целостность кабеля - поврежденный экран вызывает помехи даже при хорошей розетке
• При использовании в шлейфе начинайте с самой близкой к источнику точки - так меньше потерь
• Не используйте удлинители или переходники между розетками - они увеличивают потери и нарушают экранирование
• Если сигнал слабый после установки - проверьте уровень на входе розетки; возможно, нужен усилитель до первой точки
• При закручивании шурупов не переусердствуйте - пластиковый корпус может треснуть
• Для лучшей работы выбирайте кабель с медной оплеткой, а не алюминиевой - лучше экранирование и меньшие потери
