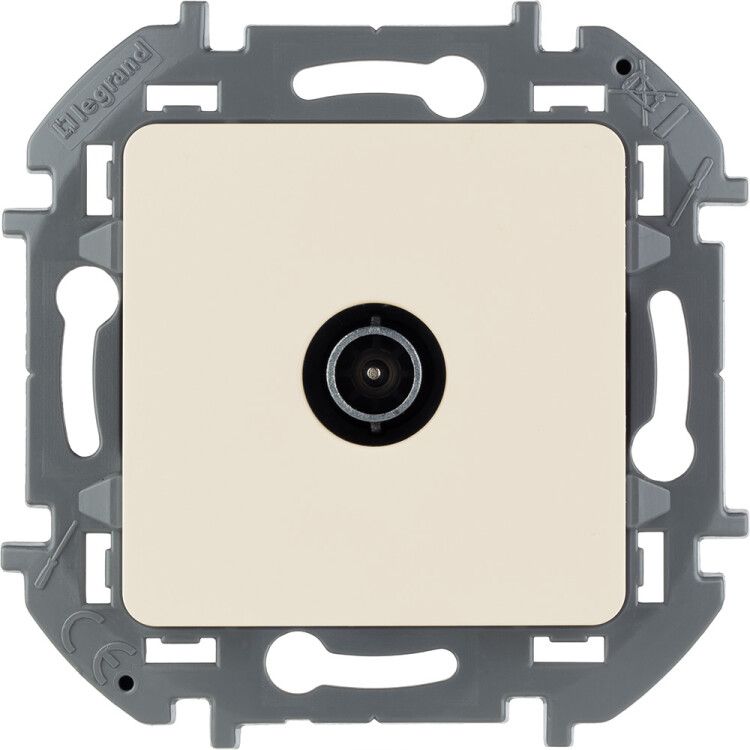

Розетка телевизионная проходная TV Inspiria 14дБ 5-862мГц механизм сл. кость IEK 673861 Legrand

Розетка телевизионная Legrand Inspiria 673861 - проходная розетка с потерьми сигнала 14 дБ, предназначенная для внутреннего монтажа в схемах «шлейф». Подходит для подключения одного телевизора и последовательного соединения нескольких устройств по одной антенной линии.

Назначение и область применения

Розетка телевизионная Legrand Inspiria 673861 используется для подключения телевизионного оборудования к коаксиальному кабелю. Благодаря проходному типу, она позволяет передавать сигнал дальше - идеально подходит для систем «шлейф», где один кабель проходит через несколько точек подключения. Применяется в жилых домах, квартирах, офисах и многоквартирных зданиях для организации централизованной телевизионной сети. Подходит для работы с аналоговым и цифровым ТВ-сигналом, включая DVB-T2.

Технические характеристики

• Тип розетки: проходная (с возможностью передачи сигнала на следующую точку)
• Количество выходов: 1 вход + 1 выход
• Тип разъёма: TV (F-разъём для коаксиального кабеля)
• Потери сигнала: 14 дБ - обеспечивает достаточное затухание для предотвращения перегрузки приборов при многоуровневой схеме
• Частотный диапазон: 4–862 МГц - покрывает все современные телевизионные и цифровые каналы, включая UHF и метровый диапазон
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, не предназначена для влажных помещений
• Материал корпуса: термопласт - прочный, устойчивый к механическим нагрузкам
• Цвет: бежевый («слоновая кость») - сочетается с большинством интерьерных решений
• Поверхность: глянцевая - легко моется, не царапается
• Крепление: в распор + на шурупы - надёжная фиксация в стандартной подрозетнике
• Экранирование: класс A - снижает влияние внешних ЭМП на качество сигнала

Совместимость и монтаж

Розетка Legrand Inspiria 673861 совместима с любым коаксиальным кабелем типа RG-6, RG-59 и аналогичными. Для установки требуется стандартный подрозетник глубиной не менее 40 мм. Кабель подключается безвинтовым коннектором - достаточно вставить провод до щелчка, что исключает необходимость в инструменте. Накладка уже встроена - рамка не нужна, можно использовать с любой декоративной рамкой другого производителя, подходящей по формату. Монтаж выполняется после окончания отделочных работ, так как механизм устанавливается внутри стены.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытового электрооборудования. Степень защиты IP20 гарантирует безопасную работу в сухих помещениях. Экранирование класса A соответствует европейским нормам по подавлению электромагнитных помех. Не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Удобный безвинтовой F-коннектор - экономит время при монтаже и исключает ошибки подключения
• Высокий уровень экранирования (Class A) - минимизирует помехи от Wi-Fi, мобильных базовых станций и другой аппаратуры
• Устойчивый к УФ-излучению пластик лицевой панели - сохраняет цвет даже при длительном воздействии света
• Совместимость с сериями других производителей - можно комбинировать с рамками от Schneider, ABB, IEK
• Поддержка широкого частотного диапазона - работает с текущими и будущими стандартами вещания

Ограничения применения

• Не предназначена для наружной установки - IP20 не защищает от влаги и пыли
• Не рекомендуется для использования в местах с высокой влажностью (ванная, баня, бассейн)
• Потери 14 дБ делают её непригодной для длинных линий без усилителей - более трёх последовательных розеток требуют проверки уровня сигнала
• Не подходит для подключения спутниковых LNB-кабелей - только для наземного/кабельного ТВ

Примеры использования

• Подключение телевизора в гостиной, когда кабель от антенны проходит через комнату к соседней спальне
• Организация ТВ-сети в студенческом общежитии - один кабель от этажного распределителя к нескольким номерам
• Замена старой розетки в квартире при ремонте - совместима с существующей проводкой
• Установка в новостройках при подготовке кабельного ТВ-распределения

Практические советы

• Перед монтажом проверьте целостность кабеля - повреждённый экран снижает эффективность экранирования
• Не перегибайте кабель ближе чем на 5 см от розетки - это нарушает импеданс и вызывает отражения сигнала
• Если в системе больше 3 розеток, используйте усилитель сигнала - 14 дБ на каждой розетке суммарно сильно ослабляют сигнал
• При замене старой розетки - отключите питание всей системы, чтобы избежать случайного попадания напряжения на коаксиальный кабель
• Выбирайте кабель с медным центральным проводником и плотной оплёткой - это увеличит срок службы и качество сигнала
