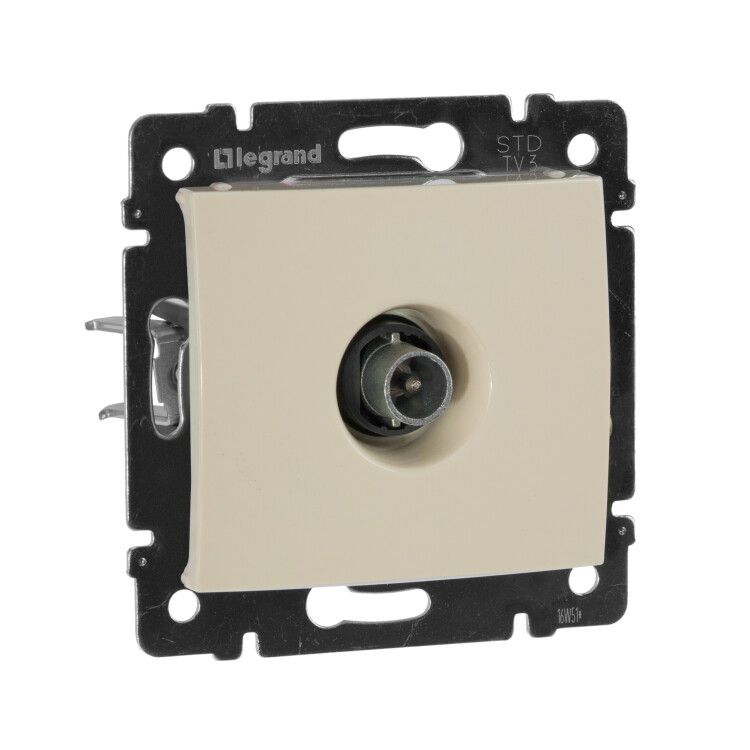

Розетка телевизионная проходная TV СП Valena 14дБ 2400МГц механизм сл. кость IEK 774331 Legrand

Розетка телевизионная проходная Valena с артикулом 774331 предназначена для последовательного подключения телевизионных сигналов в системах типа «шлейф». Она обеспечивает передачу сигнала между несколькими приемниками, сохраняя уровень мощности за счет потерь 14 дБ. Применяется исключительно внутри цепочки, не заменяет оконечную розетку.

Назначение и область применения

Розетка телевизионная проходная Valena используется в распределительных сетях спутникового и эфирного ТВ-сигнала, где устройства подключаются последовательно - от одной точки к другой. Это типичная схема для многоквартирных домов, офисов или объектов с несколькими точками просмотра. Установленная в середине шлейфа, она пропускает сигнал дальше, не завершая его. На конце линии обязательно должна стоять оконечная розетка - именно она принимает и завершает сигнал.

Технические характеристики

• Тип: проходная TV-розетка
• Количество выходов: 1 (вход и выход в одном корпусе)
• Потери на разветвлении: 14 дБ - стандартное затухание для проходных решений, достаточное для работы в длинных цепочках
• Частотный диапазон: 4–862 МГц - охватывает все аналоговые и цифровые ТВ-каналы, включая DVB-T/T2
• Способ монтажа: внутренний - устанавливается в подрозетник 68 мм
• Цвет: бежевый (слоновая кость) - сочетается с классическими рамками и декором
• Материал: пластик без галогенов - безопасен при возгорании, соответствует экологическим нормам
• Поверхность: матовая - снижает блики, устойчива к царапинам
• Степень защиты: IP20 - защита от прикосновения пальцев, не предназначена для влажных помещений
• Диапазон температур: от –5 до +40 C - подходит для жилых и административных зданий, не для улицы
• Закрытая крышка: да - предотвращает попадание пыли и случайные контакты
• Крепление: винтовое - надежное фиксирование в подрозетнике
• Количество постов: 1 - занимает один стандартный модуль
• Покрытие: лакированное - повышает долговечность и легкость уборки

Совместимость и монтаж

Розетка Valena совместима со всеми стандартными коаксиальными кабелями RG-6, RG-59 и аналогичными. Для подключения используйте F-разъёмы - они входят в комплектацию большинства телевизионных устройств. Монтаж выполняется в стандартный подрозетник глубиной 40–45 мм. Кабель заводится через заднюю стенку механизма, зажимается контактным болтом. Накладка легко фиксируется винтами. Не требует специальных инструментов - достаточно отвертки и плоскогубцев для подготовки кабеля. Подключение проводится после проверки целостности линии и отсутствия перегрузок.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых электромонтажных изделий. Отсутствие галогенов в материале снижает выделение токсичных веществ при нагреве. IP20 гарантирует защиту от прямого контакта с токоведущими частями, но не защищает от влаги - не устанавливать в ванных комнатах, на балконах или в сырых помещениях. Лакированное покрытие не содержит свинца и других запрещённых элементов.

Преимущества

• Универсальная совместимость с любыми TВ-системами в диапазоне 4–862 МГц
• Надежная фиксация благодаря винтовому креплению и прочному пластиковому корпусу
• Эргономичная форма и матовая поверхность обеспечивают удобство установки и чистки
• Подходит для систем с большим количеством ответвлений - 14 дБ потерь оптимальны для средних шлейфов
• Не требует внешнего питания - полностью пассивное устройство

Ограничения применения

• Не использовать как оконечную розетку - сигнал будет теряться, возможны помехи
• Не применять вне помещений - IP20 не защищает от влаги и перепадов температур
• Не рекомендовано для установки в местах с постоянной вибрацией (например, рядом с насосами или вентиляторами)
• Не подходит для систем с высоким уровнем помех - требуется качественный экран кабеля и правильная заземление антенны
• Не допускается использование в цепях с более чем 5–6 последовательно включенными проходными розетками - суммарные потери превысят допустимый порог

Примеры использования

• Многоквартирный дом: сигнал от антенны поступает в этажный щит, затем проходит через 3–4 проходные розетки в квартирах, заканчиваясь оконечной в последней точке
• Офис: несколько комнат с ТВ-приемниками подключены по шлейфовой схеме - розетка Valena устанавливается в каждой из них кроме крайней
• Гостиница: система распространения ТВ-сигнала по номерам, где каждая розетка - промежуточная, а последняя - оконечная

Практические советы

• Перед сборкой шлейфа проверьте уровень сигнала на входе - он должен быть выше 65 дБмкВ для стабильной работы при 14 дБ потерь
• Избегайте скручивания кабелей - используйте плавные изгибы радиусом не менее 5 см
• При использовании нескольких проходных розеток подряд - следите, чтобы общие потери не превышали 25–30 дБ
• Обязательно используйте оконечную розетку в конце линии - без неё сигнал отражается, вызывая помехи
• При замене старой розетки - проверьте состояние кабеля и контактов; плохой контакт увеличит потери даже при исправном оборудовании
• Розетка Valena 774331 совместима с другими изделиями серии Valena - можно собирать единый стиль интерьера
