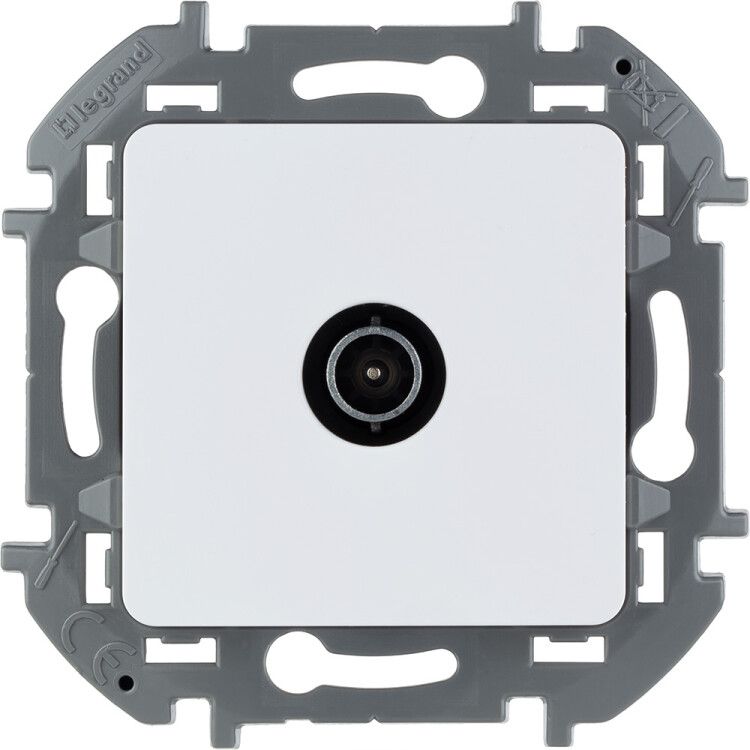

Розетка телевизионная проходная TV Inspiria 14дБ 5-862мГц механизм бел. IEK 673860 Legrand

Розетка телевизионная Legrand Inspiria 673860 - проходная модель для внутреннего монтажа, предназначенная для подключения одного телевизора к антенне и организации телевизионной сети по схеме «шлейф». Благодаря высокой степени экранного затухания и надежному соединению, она обеспечивает стабильную передачу сигнала даже в условиях электромагнитных помех.

Назначение и область применения

Розетка телевизионная Legrand Inspiria 673860 используется для подключения одного TV-приёмника к центральной антенной системе. Подходит для создания телевизионной сети по принципу «шлейф» - когда один кабель последовательно проходит через несколько точек подключения, снижая количество разводок и упрощая монтаж. Часто применяется в жилых домах, квартирах, офисах и многоквартирных зданиях с централизованной антенной сетью.

Технические характеристики

• Тип розетки: Проходная - сигнал проходит через устройство без потерь, позволяя подключить следующую розетку в цепи
• Частотный диапазон: 4–862 МГц - покрывает все аналоговые и цифровые ТВ-каналы, включая DVB-T/T2 и кабельное ТВ
• Потери на разветвлении: 1,5 дБ - минимальное ослабление сигнала при прохождении через розетку
• Экранирование: Класс A - эффективная защита от внешних ЭМИ и взаимных помех между каналами
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не предназначена для влажных помещений
• Материал корпуса: Термопласт - прочный, термостойкий пластик, безопасный при нагреве
• Лицевая панель: ABS-пластик - устойчив к царапинам, загрязнениям и УФ-излучению
• Цвет: Белый, глянцевая поверхность - сочетается с большинством интерьерных решений
• Количество постов/выходов: 1 вход + 1 выход - позволяет продолжить линию к следующей розетке
• Тип крепления: Распорные элементы и шурупы - фиксируется в установочной коробке плотно и надёжно
• Способ монтажа: Внутренний / скрытый - монтируется в стену, лицевая панель выравнивается с отделкой
• Поддержка суппорта: Да - совместима с рамками серии INSPIRIA для эстетичного оформления

Совместимость и монтаж

Розетка телевизионная Legrand Inspiria 673860 совместима с любыми коаксиальными кабелями типа RG-6, RG-59 и аналогами с разъёмом F-type. Соединение выполняется безвинтовым коннектором - достаточно вставить кабель до щелчка, что исключает необходимость обжима или пайки. Для монтажа требуется стандартная круглая установочная коробка глубиной не менее 40 мм. Розетка легко фиксируется в коробке за счёт распорных лапок и двух шурупов. После установки можно закрепить декоративную накладку - она совпадает с другими изделиями серии INSPIRIA.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых электронных систем. Отсутствие галогенов в составе материалов делает его безопаснее при возможном возгорании. Стандарт IP20 гарантирует защиту от случайного контакта с токоведущими частями, однако розетка не предназначена для установки в помещениях с повышенной влажностью - например, в ванных комнатах или на балконах без защиты от осадков.

Преимущества

• Высокий уровень экранирования класса А минимизирует помехи от Wi-Fi, мобильных базовых станций и других источников
• Безвинтовой контакт обеспечивает быстрый и надёжный монтаж без специальных инструментов
• Устойчивый к загрязнениям ABS-пластик сохраняет внешний вид долгие годы
• Совместимость с суппортом и рамками серии INSPIRIA позволяет создать единый дизайн всей системы
• Проходная схема экономит материалы и время при прокладке сети - не требует ответвителей или тройников

Ограничения применения

• Не подходит для установки во влажных помещениях - IP20 недостаточно для кухни, ванной или балкона
• Не является активным устройством - не усиливает сигнал; при длинных линиях (>50 м) может потребоваться усилитель
• Не рекомендуется использовать в сетях с более чем 5–6 последовательно подключенными розетками - суммарные потери могут привести к снижению качества картинки
• Не работает с радиочастотными системами вне диапазона 4–862 МГц - например, с GSM, LTE или спутниковыми сигналами

Примеры использования

• Подключение телевизора в гостиной к центральному антенному узлу в подвале дома
• Организация телевизионной сети в многоэтажной квартире: сигнал от антенны проходит через розетку в комнате, затем - в спальне и детской
• Замена старой розетки в новом ремонте с сохранением существующего кабельного маршрута
• Установка в новых жилых комплексах с предустановленной антенной инфраструктурой

Практические советы

• Перед монтажом проверьте целостность кабеля - поврежденный экран снижает эффективность экранирования
• При использовании нескольких розеток в шлейфе соблюдайте порядок: первая - ближе к источнику сигнала, последняя - дальше
• Не перегибайте кабель вокруг розетки - радиус изгиба должен быть не меньше 5 см
• Если после установки появляются помехи - проверьте качество соединения и наличие соседних мощных источников ЭМИ (например, микроволновок или Wi-Fi роутеров)
• Для максимальной надёжности используйте розетку Legrand Inspiria 673860 только в паре с кабелями и разъёмами того же уровня качества - не смешивайте бюджетные и премиальные компоненты
