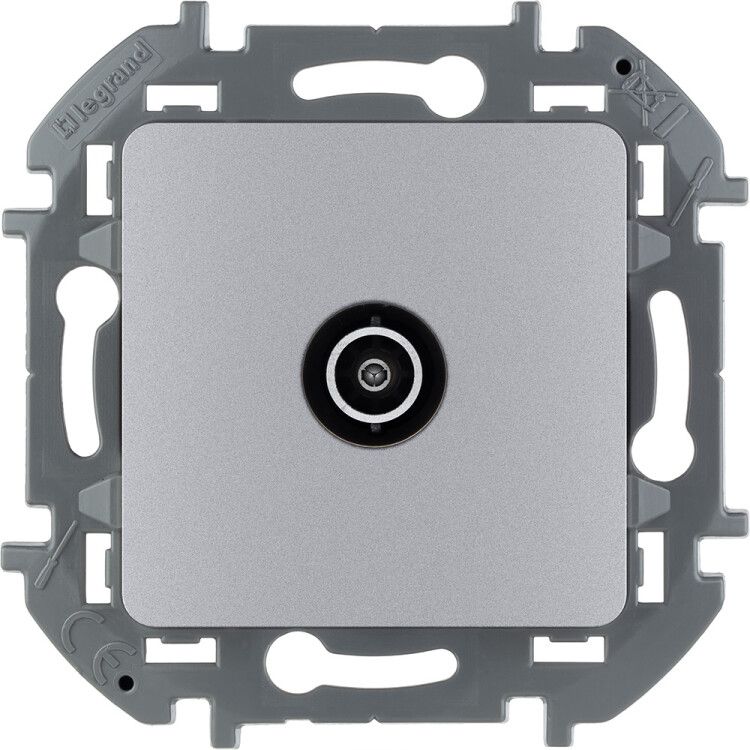

Розетка телевизионная проходная TV Inspiria 14дБ 5-862мГц механизм алюм. IEK 673862 Legrand

Розетка телевизионная Legrand Inspiria 673862 - проходная розетка с потерь 14 дБ для внутреннего монтажа, предназначенная для подключения телевизора к антенне и построения телевизионной сети по схеме «шлейф». Изделие выполнено в цвете алюминий без рамки, совместимо с системой INSPIRIA.

Назначение и область применения

Розетка телевизионная Legrand Inspiria 673862 используется для подключения одного телевизионного приемника к коаксиальному кабелю. Благодаря проходному исполнению, она позволяет передавать сигнал дальше - например, к следующей розетке в цепи. Подходит для создания одноцепевой телевизионной сети, где один кабель от антенны или спутникового ресивера последовательно проходит через несколько точек подключения. Часто применяется в жилых домах, квартирах, офисах и гостиницах.

Технические характеристики

• Тип: проходная розетка, однопостовая
• Выходы: 1 вход + 1 выход (проходной канал)
• Потери сигнала: 14 дБ - обеспечивает достаточное ослабление для предотвращения перегрузки приёмника при высоком уровне сигнала
• Частотный диапазон: 4–862 МГц - покрывает все аналоговые, цифровые и DVB-T/T2 сигналы, включая UHF и метровый диапазон
• Тип разъёма: TV (F-разъём)
• Материал корпуса: термопластик (ABS) - прочный, устойчив к механическим повреждениям и УФ-излучению
• Экранирование: класс A - снижает влияние внешних ЭМП на качество сигнала
• Степень защиты: IP20 - защита от прикосновений пальцами, не предназначена для влажных помещений
• Отделка: глянцевая поверхность, цвет алюминий
• Способ монтажа: внутренний (скрытый) - монтируется в подрозетник 60 мм
• Крепление: в распор + на шурупах - надёжная фиксация в стеновой нише
• Комплектация: механизм с лицевой накладкой (рамка не входит)

Совместимость и монтаж

Розетка Legrand Inspiria 673862 совместима с любыми коаксиальными кабелями типа RG-6, RG-59 и аналогичными. Для установки требуется стандартный подрозетник глубиной не менее 40 мм и диаметром 60 мм. Кабель подключается безвинтовым F-коннектором - достаточно вставить провод до щелчка. Проходной контакт внутри розетки уже замкнут - сигнал автоматически передаётся на второй вывод. Накладка легко снимается для обслуживания, но сама рамка не входит в комплект - её необходимо приобрести отдельно, если нужна декоративная отделка.

Безопасность и стандарты

Розетка соответствует требованиям безопасности для бытового электрооборудования. Степень защиты IP20 исключает использование в помещениях с повышенной влажностью - не устанавливать в ванных комнатах, на балконах или в подвале без дополнительной герметизации. Экранирование класса A соответствует европейским нормам по защите от радиопомех. Соответствие стандартам EN 50083-2 и IEC 60728-1 подтверждает работоспособность в телевизионных сетях.

Преимущества

• Безвинтовой F-разъём - ускоряет монтаж, не требует инструментов
• Высокое экранирование (Class A) - минимизирует помехи от Wi-Fi, мобильных базовых станций и других источников
• Устойчивый к царапинам и выгоранию пластик - сохраняет внешний вид даже при длительном использовании
• Проходная схема - позволяет организовать сеть без дополнительных тройников и делителей
• Совместимость с серияей INSPIRIA - можно использовать с другими элементами системы (выключателями, розетками) для единого дизайна интерьера

Ограничения применения

• Не предназначена для наружного монтажа - IP20 не защищает от влаги и пыли
• Не подходит для подключения спутниковых LNB-устройств - частотный диапазон ограничен 862 МГц, тогда как спутники используют до 2150 МГц
• Не работает как делитель - при подключении нескольких устройств к одной розетке сигнал будет ослаблен дополнительно; для этого нужны активные делители
• Требует наличия подрозетника - нельзя смонтировать на поверхность стены
• Накладка есть, рамка - нет - для полноценного вида необходима отдельная рамка серии INSPIRIA

Примеры использования

• Подключение телевизора в гостиной к антенне, установленной на крыше - кабель идёт от антенны → розетка в гостиной → розетка в спальне
• Обустройство телевизионной сети в многоквартирном доме: один кабель от этажного распределителя проходит через розетки всех квартир
• Установка в новостройках при подготовке к цифровому ТВ - вместо старых «бабочек» и тройников
• Замена устаревших розеток в ремонте - совместима с существующими коаксиальными кабелями

Практические советы

• Перед монтажом проверьте уровень сигнала на входе - если он выше 80 дБмкВ, используйте розетку с меньшим затуханием (например, 7 дБ); если ниже - 14 дБ оптимальны
• Не допускайте перегиба кабеля у входа в розетку - радиус изгиба должен быть не меньше 50 мм
• Если планируете подключить более двух телевизоров - рассмотрите вариант с активным делителем, а не шлейфом
• Выбирайте рамку INSPIRIA того же цвета - алюминиевая накладка хорошо сочетается с матово-серыми рамками
• При замене старой розетки - отключите питание антенны, чтобы избежать случайного попадания напряжения на контакты
