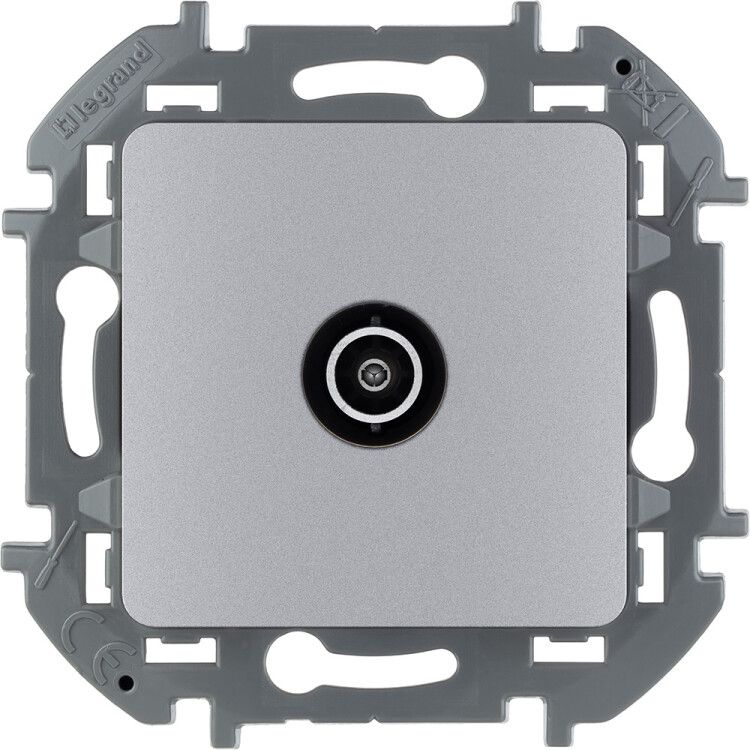

Розетка телевизионная оконечная TV Inspiria 10дБ 5-862мГц механизм алюм. IEK 673872 Legrand

Розетка телевизионная Legrand Inspiria 673872 - оконечная розетка с потерями 10 дБ для внутреннего монтажа, предназначена для подключения одного телевизора к антенне и организации телевизионной сети по схеме «шлейф». Изделие выполнено в алюминиевом исполнении без рамки, совместимо с сериями Legrand Inspiria и IEK.

Назначение и область применения

Розетка телевизионная Legrand Inspiria 673872 используется для подключения одного TV-приёмника к центральной антенной системе. Подходит для схем «шлейф», где один кабель последовательно проходит через несколько точек подключения - от источника сигнала к каждому телевизору. Применяется в жилых домах, квартирах, офисах и многоквартирных зданиях с централизованной телевизионной сетью. Не предназначена для передачи сигнала дальше по цепи - является конечной точкой.

Технические характеристики

• Тип: оконечная розетка (завершающая в шлейфе)
• Частотный диапазон: 5–862 МГц (поддерживает аналоговое, цифровое ТВ и DVB-T/T2)
• Затухание сигнала: 10 дБ (фиксированное, обеспечивает баланс уровня сигнала между точками)
• Тип разъёма: F-разъём (стандартный для коаксиальных кабелей RG-6/RG-59)
• Способ монтажа: внутренний (устанавливается в подрозетник 68 мм)
• Крепление: в распор + на шурупы (обеспечивает надёжную фиксацию в стене)
• Количество выходов: 1
• Степень защиты: IP20 (защита от прикосновений пальцами, не предназначена для влажных помещений)
• Материал корпуса: термопласт (ABS-пластик)
• Покрытие лицевой панели: глянцевое, имитирующее алюминий
• Экранирование: класс A (снижает влияние внешних ЭМП)

Совместимость и монтаж

Розетка Legrand Inspiria 673872 совместима со всеми стандартными подрозетниками 68 мм и механизмами серии INSPIRIA. Для установки требуется предварительно подготовленный канал для кабеля и установленный подрозетник. Кабель подключается безвинтовым коннектором - достаточно вставить коаксиальный провод до щелчка. Накладка крепится к механизму одним винтом. Не требует специальных инструментов, кроме плоскогубцев для зачистки кабеля. Совместима с кабелями типа RG-6, RG-59, S-50, S-75.

Безопасность и стандарты

Розетка соответствует требованиям безопасности для бытовых электронных устройств. Степень защиты IP20 исключает использование во влажных помещениях (ванная, баня, улица). Экранирование класса A снижает риск интерференции от Wi-Fi, мобильных базовых станций и других источников ЭМП. Соответствует европейским нормам для телевизионного оборудования.

Преимущества

• Удобный безвинтовой коннектор - позволяет быстро и надёжно подключить кабель без отвертки
• Высокое экранирование (класс A) - минимизирует помехи, особенно важны в плотной городской застройке
• Глянцевое покрытие с имитацией алюминия - эстетично сочетается с другими элементами серии INSPIRIA
• Устойчивый к УФ-излучению пластик - сохраняет цвет даже при длительном воздействии света
• Один пост - оптимально для одиночного подключения без лишней сложности

Ограничения применения

• Не подходит для использования в качестве ответвителя - нельзя использовать для подключения двух телевизоров от одной точки
• IP20 - запрещён монтаж в помещениях с повышенной влажностью (ванная, кухня без вытяжки, бассейн)
• Не предназначен для работы с спутниковыми сигналами (LNB) - частотный диапазон ограничен 862 МГц, что недостаточно для некоторых спутниковых систем
• Не имеет встроенного усилителя - требует достаточного уровня входного сигнала

Примеры использования

• Подключение телевизора в гостиной к центральному антенному кабелю, который проходит от этажного распределителя
• Последняя розетка в цепи шлейфа в спальне - после неё больше нет ответвлений
• Установка в новостройках с готовой телевизионной инфраструктурой
• Замена старой розетки в квартире при ремонте с сохранением существующего кабеля

Практические советы

• Перед монтажом проверьте уровень сигнала на входе - при слабом сигнале (менее 40 дБмкВ) используйте активную розетку с усилителем
• Обращайте внимание на посадочный диаметр подрозетника - он должен быть 68 мм, иначе розетка не войдёт
• При зачистке коаксиального кабеля не повредите центральную жилу - она должна выступать на 3–4 мм
• Не перегибайте кабель ближе чем на 5 см от розетки - это снижает качество сигнала
• Если розетка устанавливается рядом с источником ЭМП (Wi-Fi маршрутизатор, микроволновая печь), убедитесь, что кабель экранирован и не проходит параллельно силовым проводам
