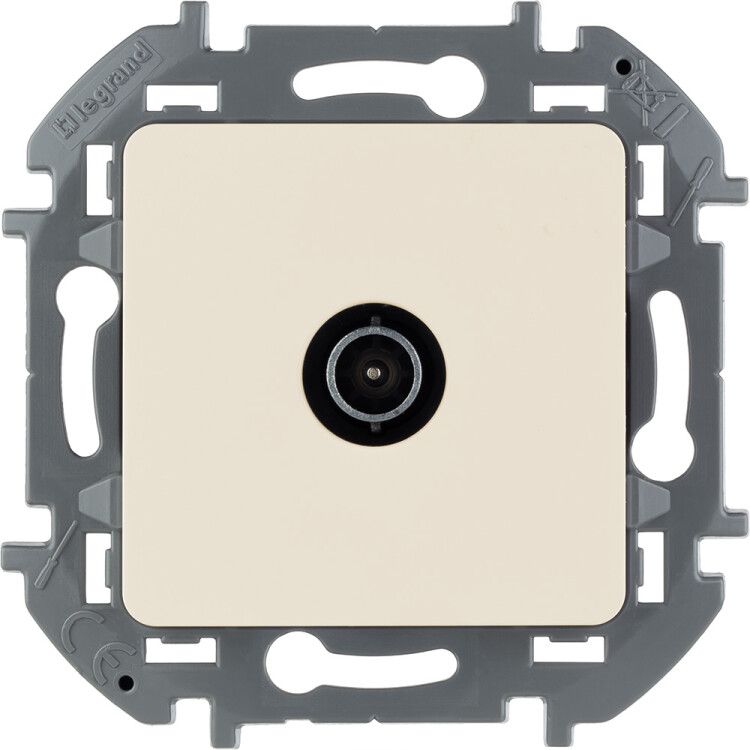

Розетка телевизионная оконечная TV Inspiria 10дБ 5-862мГц механизм сл. кость IEK 673871 Legrand

Розетка телевизионная Legrand Inspiria 673871 - оконечная розетка со встроенным затуханием 10 дБ для скрытого монтажа, предназначенная для подключения одного телевизора в схеме «шлейф». Подходит для домашних и офисных телевизионных сетей с частотой до 862 МГц.

Назначение и область применения

Розетка телевизионная Legrand Inspiria 673871 используется для подключения одного TV-приёмника к центральной антенной линии. Она применяется в системах «шлейф» - когда один кабель последовательно проходит через несколько точек подключения, а каждая оконечная розетка снижает уровень сигнала на 10 дБ, чтобы предотвратить перегрузку ближайших устройств. Подходит для жилых помещений, гостиниц, офисов и многоквартирных домов с аналоговым или цифровым ТВ-сигналом.

Технические характеристики

• Тип: оконечная розетка с затуханием 10 дБ
• Частотный диапазон: 0–862 МГц (поддерживает все современные ТВ-стандарты, включая DVB-T/T2)
• Затухание: 10 дБ - обеспечивает равномерное распределение сигнала в шлейфовой схеме
• Тип разъёма: F-разъём (коаксиальный, для кабеля RG-6/RG-59)
• Степень защиты: IP20 - защита от прикосновения пальцами, не предназначена для влажных зон
• Материал корпуса: термопласт + металлический сплав (экранирующий элемент)
• Покрытие: глянцевый бежевый («слоновая кость»)
• Крепление: в распор и на шурупы - совместимо с стандартными монтажными коробками 60×60 мм
• Количество выходов: 1
• Экранирование: класс A - снижает влияние внешних ЭМП

Совместимость и монтаж

Розетка Legrand Inspiria 673871 совместима с любыми коаксиальными кабелями типа RG-6, RG-59 и аналогичными. Для монтажа требуется внутренняя установочная коробка глубиной не менее 40 мм. Кабель подключается безвинтовым коннектором - достаточно вставить провод до щелчка, что исключает повреждение центральной жилы. Накладка фиксируется на механизм одним винтом. Не требует заземления. Подходит для замены старых розеток в уже отделанных помещениях.

Безопасность и стандарты

Розетка соответствует требованиям к электромагнитной совместимости и имеет класс экранирования A, что гарантирует защиту сигнала от помех от Wi-Fi, мобильных базовых станций и бытовой техники. Соответствует нормам EN 50083. Не содержит свинца и других запрещённых веществ. Не рекомендуется использовать вне закрытых помещений - IP20 не защищает от влаги и пыли.

Преимущества

• Безвинтовой коннектор - быстрое и надёжное подключение без инструментов
• Высокий класс экранирования (Class A) - минимизация помех даже в плотной застройке
• Устойчивый пластик ABS - не выгорает на солнце, легко моется
• Совместимость с сериями Legrand Inspiria - единый дизайн с другими розетками и выключателями
• Одинаковый цвет и фактура с другими изделиями серии - эстетично в интерьере

Ограничения применения

• Не подходит для подключения нескольких телевизоров напрямую - это оконечная розетка, а не ответвитель
• Не используйте в ванных комнатах, кухнях и на улице - IP20 недостаточно для влажной среды
• Не работает с радиочастотными системами выше 862 МГц - не подходит для некоторых спутниковых LNB-сигналов
• Не рассчитана на передачу интернет-сигнала по Coax (DOCSIS) - только для ТВ-вещания

Примеры использования

• Подключение телевизора в спальне, где кабель от антенного усилителя проходит через комнату
• Последняя розетка в цепочке из трёх-четырёх точек в квартире с общей антенной
• Установка в гостинице - каждый номер получает сигнал с нужным уровнем мощности
• Альтернатива активному делителю в малых системах - экономия места и стоимости

Практические советы

• Перед монтажом проверьте уровень сигнала на входе - если он ниже 50 дБмкВ, использование розетки с 10 дБ затухания может привести к потере картинки
• При использовании в шлейфе соблюдайте порядок: сначала розетки без затухания, потом - с 10 дБ на последней точке
• Не перегибайте кабель ближе чем на 5 см от контакта - это нарушает импеданс и вызывает отражения сигнала
• Если планируете менять розетку - выбирайте ту же модель: другие розетки с другим затуханием (например, 6 дБ) изменят баланс всей системы
• Проверяйте соответствие цвета - «слоновая кость» совпадает с белым/бежевым оформлением серии Inspiria, но отличается от светло-серого или чёрного
