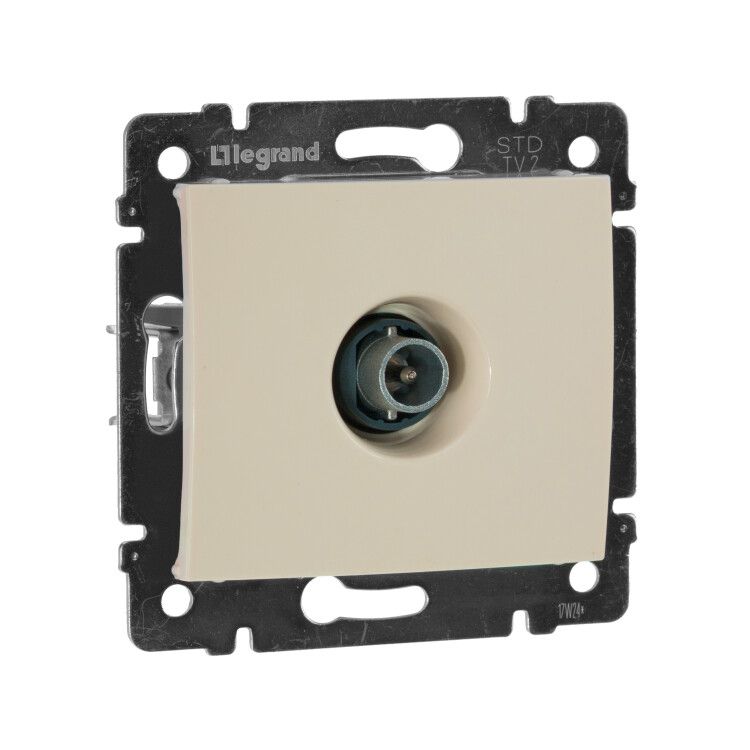

Розетка телевизионная оконечная TV СП Valena 10дБ 2400МГц механизм сл. кость IEK 774330 Legrand

Розетка телевизионная оконечная TV 10 дБ слоновая кость от Legrand (серия Valena, артикул 774330) предназначена для завершения шлейфовой схемы подключения телевизионных сигналов в многоквартирных домах и офисах. Она устанавливается в конце цепочки и снижает уровень сигнала на 10 дБ, предотвращая перегрузку приемников.

Назначение и область применения

Эта розетка используется исключительно в шлейфовых системах — когда несколько телевизоров подключены последовательно через проходные розетки. Последняя в цепочке розетка — именно эта модель — ослабляет сигнал, чтобы избежать перегрузки входа телевизора. Не применяется как одиночная розетка для одного телевизора. Подходит для установки в жилых помещениях, гостиницах, офисах и других объектах с распределённым ТВ-сигналом.

Технические характеристики

• Тип: оконечная TV-розетка с потерями 10 дБ
• Количество выходов: 1
• Частотный диапазон: 4–862 МГц — поддерживает аналоговое, цифровое и спутниковое ТВ
• Тип крепления: винтовое
• Способ монтажа: внутренний / скрытый — монтируется в подрозетник
• Степень защиты: IP20 — защищена от прикосновений пальцев, но не от воды
• Материал корпуса: пластик
• Отделка: матовая, лакированная поверхность цвета «слоновая кость» (бежевый)
• Диапазон рабочих температур: от –5 до +40 °C
• Количество постов: 1
• Количество модулей: 0 — не требует места в распределительном щите
• Содержание галогенов: да — соответствует требованиям безопасности при горении

Совместимость и монтаж

Розетка совместима с любыми проходными TV-розетками серии Valena Classic. Для правильной работы необходимо соблюдать порядок подключения: источник сигнала → проходные розетки → оконечная розетка 10 дБ. Монтаж выполняется в стандартный подрозетник 68 мм. Кабель подключается к клемме с помощью винтового зажима — не используйте самозажимные контакты. Накладка легко снимается для обслуживания. Не допускается использование с активными устройствами (усилителями, делителями) перед этой розеткой — она рассчитана только на пассивную сеть.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовой электроники. Стандарт IP20 обеспечивает защиту от случайного прикосновения к токоведущим частям. Применяемые материалы не выделяют токсичных веществ при нормальной эксплуатации. Галогенсодержащий материал повышает безопасность при возгорании — меньше дыма и едких паров.

Преимущества

• Специализированный уровень затухания 10 дБ оптимизирует качество сигнала в шлейфе
• Матовая отделка не царапается и не теряет внешний вид при регулярной уборке
• Универсальная совместимость с другими элементами серии Valena
• Простой винтовой контакт надёжно фиксирует коаксиальный кабель
• Не требует питания — полностью пассивная система

Ограничения применения

• Нельзя использовать как единственную розетку для одного телевизора — сигнал будет слишком ослаблен
• Не подходит для систем с активными усилителями до розетки — возможны помехи и нестабильность
• Запрещено применять во влажных помещениях (ванная, бассейн) — степень защиты IP20 недостаточна
• Не работает с HDMI, Ethernet или другими типами сигналов — только RF-сигнал по коаксиальному кабелю
• Не рекомендуется для сетей более чем с 5–6 ответвлениями — суммарные потери могут привести к плохому качеству изображения

Примеры использования

• Шлейф из трёх телевизоров в квартире: антенна → проходная розетка → проходная розетка → оконечная розетка 10 дБ (артикул 774330)
• Подключение ТВ в номерах гостиницы: один кабель от центрального усилителя проходит через все комнаты, последняя розетка — оконечная
• Обслуживание старых домов с проводной ТВ-сетью, где замена всей системы экономически невыгодна

Практические советы

• Перед монтажом проверьте уровень сигнала на входе — он должен быть выше 65 дБμV, иначе после 10 дБ потерь сигнал станет слишком слабым
• Используйте качественный коаксиальный кабель с импедансом 75 Ом — некачественные кабели увеличат потери
• Не перегибайте кабель вокруг розетки — радиус изгиба должен быть не менее 5 см
• Если в сети больше 4 розеток, рассмотрите возможность установки усилителя перед первой проходной розеткой
• При замене старой розетки — обязательно сохраняйте порядок подключения: вход → выход → оконечная
