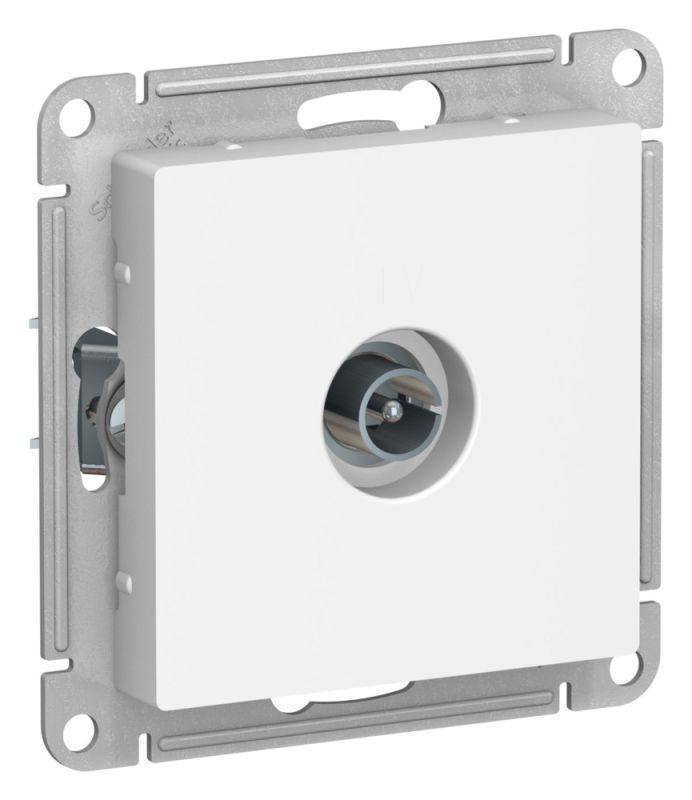

Розетка телевизионная TV AtlasDesign коннектор механизм лотос SE ATN001393 APC

Розетка телевизионная TV коннектор, механизм лотос SE (артикул atn001393) от бренда Systeme Electric - это проходная розетка для подключения телевизионного сигнала в скрытой проводке. Подходит для установки в жилых и офисных помещениях, где требуется надёжный и компактный интерфейс для антенного кабеля.

Назначение и область применения

Розетка TV коннектор, механизм лотос SE предназначена для подключения коаксиального кабеля (например, RG-6) к телевизору, приставке или другому устройству, принимающему спутниковый, эфирный или кабельный сигнал. Проходной тип позволяет передавать сигнал дальше по цепи - например, от одной розетки к другой. Применяется в квартирах, домах, отелях, административных зданиях. Особенно удобна при замене старых розеток на новые без изменения штроб.

Технические характеристики

• Тип разъёма: TV (F-разъём для коаксиального кабеля)
• Частотный диапазон: 5–862 МГц - поддерживает все современные форматы вещания, включая DVB-T2 и цифровое ТВ
• Потери сигнала при 860 МГц: 1 дБ - минимальное затухание, что обеспечивает чёткий сигнал даже на удалённых точках сети
• Количество модулей: 1 - занимает минимум места в монтажной коробке
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от воды и пыли
• Материал корпуса: ABS-пластик - прочный, устойчив к механическим повреждениям и УФ-излучению
• Цвет: белый - сочетается с большинством интерьерных решений
• Способ монтажа: внутренний/скрытый - устанавливается в стандартную монтажную коробку глубиной 40–45 мм
• Комплектация: механизм + лицевая накладка - всё необходимое для установки в одном комплекте

Совместимость и монтаж

Розетка TV коннектор, механизм лотос SE совместима со всеми стандартными F-разъёмами и коаксиальными кабелями типа RG-6, RG-59. Для монтажа используется два способа крепления: в распор и винтовое. Усиленные лапки обеспечивают плотную фиксацию в пластиковой монтажной коробке, предотвращая люфт. Кабель подводится через заднюю часть механизма - важно не перегнуть его под острым углом, чтобы не нарушить экранирование. Диаметр входного отверстия рассчитан под стандартный кабель 6–7 мм.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовой электроники. Несмотря на наличие галогенов в составе пластика, материал не выделяет токсичных веществ при нормальной температуре эксплуатации. Сертифицирована для работы в условиях комнатной температуры (до +40 C). Не предназначен для установки во влажных помещениях (ванная, баня) из-за низкой степени защиты IP20.

Преимущества

• Высокая пропускная способность - потери всего 1 дБ позволяют сохранять качество сигнала до последней точки
• Усиленные монтажные лапки - снижают риск выпадения механизма из коробки после многолетней эксплуатации
• Антицарапающий ABS-пластик - сохраняет внешний вид даже при частой уборке
• Совместимость с серийным рядом AtlasDesign - легко комбинируется с другими элементами системы (выключатели, розетки USB)

Ограничения применения

• Не подходит для наружной установки - IP20 не защищает от влаги и пыли
• Не рекомендуется использовать в местах с высокими уровнями ЭМИ (рядом с мощными радиопередатчиками, трансформаторами)
• Подходит только для аналогового и цифрового ТВ-сигнала - не работает с Ethernet, HDMI или Wi-Fi
• Не имеет встроенного усилителя - требует наличия активного оборудования (усилитель, сплиттер) при слабом сигнале

Примеры использования

• Подключение телевизора в гостиной к центральному антенному кабелю
• Замена устаревшего разъёма в старой проводке без переустройства стен
• Установка в многоэтажном доме для передачи сигнала между этажами через цепочку розеток
• Интеграция в систему “умный дом” для подключения IPTV-приставок

Практические советы

• Перед монтажом проверьте, что кабель не пережат и не перегнут - это снижает уровень помех
• При использовании нескольких розеток в цепи следите, чтобы суммарные потери не превышали 5–6 дБ
• При закручивании винтов не перетягивайте - пластиковые лапки могут треснуть
• Если сигнал слабый - используйте розетку вместе с усилителем, а не полагайтесь только на её пассивные свойства
• При замене старой розетки - убедитесь, что новый механизм точно совпадает по размеру посадочного отверстия (стандарт 68×68 мм)
