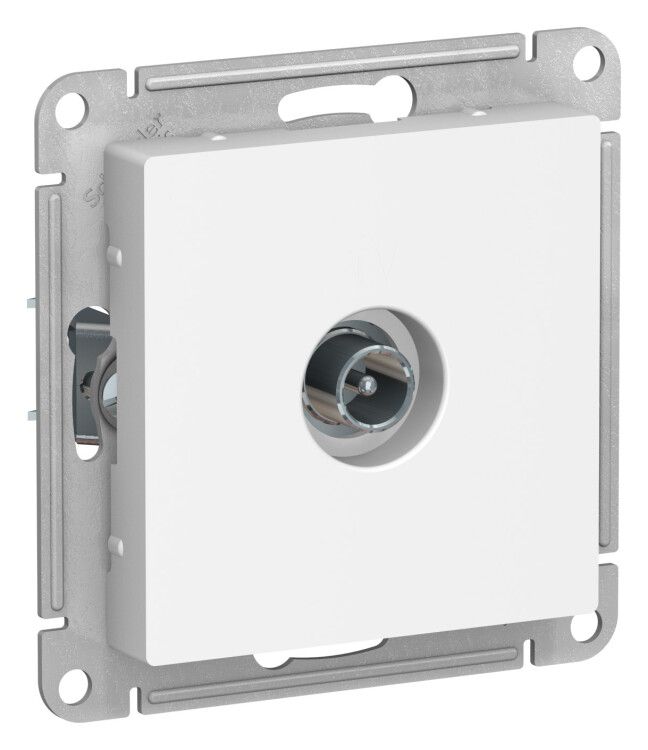

Механизм розетки TV ATLAS DESIGN оконечный 1DB бел. SchE ATN000191 APC

Розетка телевизионная оконечная 1 дБ, механизм, белый, SE от Systeme Electric - это проходной механизм серии AtlasDesign для подключения телевизора к антенне или спутниковому кабелю. Артикул atn000191 рассчитан на скрытую установку, имеет минимальные потери сигнала и антибактериальное покрытие.

Назначение и область применения

Розетка телевизионная оконечная 1 дБ, механизм, белый, SE предназначена для завершения телевизионной линии - то есть когда сигнал передаётся последовательно через несколько точек, а эта розетка становится последней. Подключается напрямую к коаксиальному кабелю (F-разъём) и используется для вывода сигнала к телевизору, приставке или модему. Применяется в жилых домах, офисах, отелях и многоквартирных зданиях с централизованной телевизионной сетью.

Технические характеристики

• Тип разъёма: F-разъём (TV)
• Количество выходов: 1
• Потери в ответвителе: 1 дБ - минимальное затухание сигнала, что важно для сохранения качества изображения
• Частотный диапазон: 5–862 МГц - поддерживает аналоговое, цифровое ТВ, DVB-T/T2, спутниковые сигналы и широкополосный интернет по кабелю
• Номинальный ток: 0,35 А - позволяет использовать совместно с устройствами, требующими питания через кабель (например, активные сплиттеры или усилители)
• Материал корпуса: ABS-пластик с ионами серебра - устойчив к царапинам, УФ-излучению и обладает антибактериальным эффектом
• Цвет: белый, матовая/блестящая поверхность
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, подходит для помещений с нормальной влажностью
• Гарантия: 60 месяцев (5 лет)
• Нормативный документ: ФЕАТ.434620.056 ТУ
• Содержит галогены: нет - соответствует экологическим требованиям RoHS

Совместимость и монтаж

Розетка телевизионная оконечная 1 дБ, механизм, белый, SE - это только механизм, без лицевой рамки. Для установки требуется стандартная монтажная коробка глубиной не менее 40 мм. Крепится двумя способами: распорными лапками и винтами - обеспечивает надёжную фиксацию даже в старых коробках. Совместим со всеми стандартными пластиковыми рамками серии AtlasDesign. Установка выполняется одной отвёрткой. Подключение кабеля осуществляется через винтовой зажим F-разъёма - достаточно зачистить внешнюю изоляцию на 10–15 мм и вставить центральный проводник.

Безопасность и стандарты

Изделие соответствует внутреннему техническому условию ФЕАТ.434620.056 ТУ. Отсутствие галогенов снижает риск выделения токсичных веществ при перегреве. Номинальный ток 0,35 А исключает перегрузку при использовании с маломощными активными устройствами. Сертифицирована для эксплуатации в помещениях с контролируемым микроклиматом (УХЛ4).

Преимущества

• Антибактериальная поверхность с ионами серебра - снижает количество бактерий на контактах и лицевой части, особенно актуально в местах частого использования
• ABS-пластик высокого качества - не желтеет под UV-светом, не царапается при регулярном обслуживании
• Минимальные потери сигнала (1 дБ) - обеспечивают стабильное качество картинки даже при длинных трассах
• Усиленные монтажные лапки - предотвращают люфт и деформацию при закручивании винтов
• Совместимость с серией AtlasDesign - легко комбинируется с другими розетками и выключателями в едином дизайне
• Долгий гарантийный срок - 5 лет подтверждают надёжность материала и сборки

Ограничения применения

• Не предназначена для открытой установки - требует скрытой монтажной коробки
• IP20 не допускает использование во влажных помещениях (ванная, баня, бассейн)
• Не является активным устройством - не усиливает сигнал; при слабом входном сигнале потребуется отдельный усилитель
• Подходит только для коаксиальных кабелей типа RG-6 / RG-59 - несовместима с Ethernet, HDMI или оптическими интерфейсами

Примеры использования

• Подключение телевизора в гостиной после нескольких ответвителей в квартире
• Завершение линии в комнате, где установлен спутниковый ресивер
• Установка в холле дома рядом с маршрутизатором, работающим по кабельному интернету
• Обновление старой системы ТВ в многоэтажке с заменой всех розеток на единый стиль AtlasDesign

Практические советы

• Перед установкой проверьте уровень сигнала на входе - если ниже 50 дБмкВ, используйте усилитель до этой розетки
• При подключении кабеля не перегибайте центральный проводник - это вызывает помехи
• Выбирайте рамку AtlasDesign того же цвета - белый вариант хорошо сочетается с серым, бежевым и светло-серым декором
• Не используйте эту розетку как переходник для других типов сигналов - она не предназначена для передачи электроэнергии или цифровых протоколов
• При замене старой розетки - обязательно отключите питание активного оборудования (усилителей, сплиттеров)
