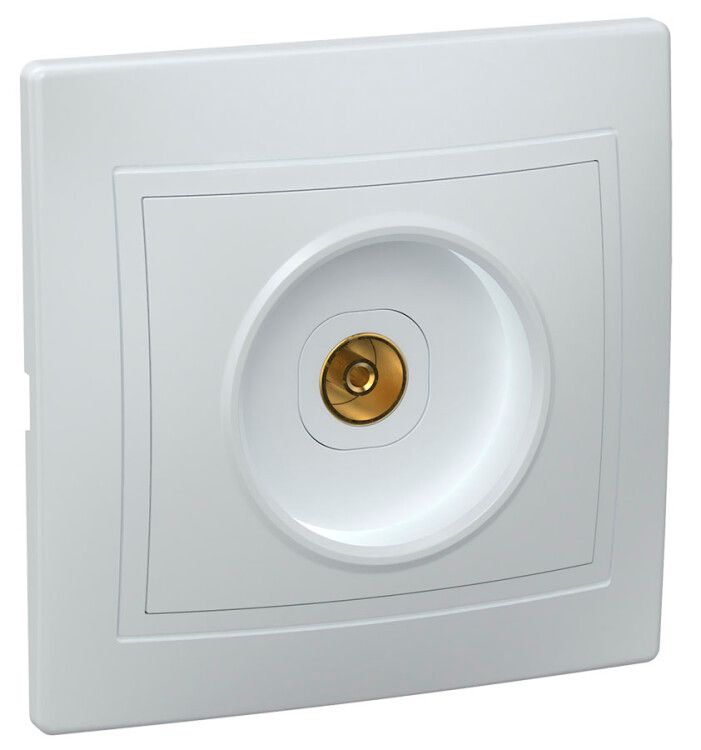

Розетка телевизионная TV 1-м СП Кварта РТВ10-КБ IP20 бел. IEK EAK10-K01-DM

Розетка телевизионная 1-местная белая РТВ10-КБ IP20 от IEK (ИЭК) - оконечное устройство для подключения телевизора или спутникового ресивера к коаксиальному кабелю в жилых и офисных помещениях. Артикул eak10-k01-dm относится к серии KVARTA и рассчитана на долгую эксплуатацию в условиях внутренней проводки.

Назначение и область применения

Розетка РТВ10-КБ IP20 используется для подключения телевизионного оборудования - антенного кабеля от общедомовой системы, спутникового ресивера или кабельного ТВ. Подходит для установки в квартирах, домах, гостиницах, офисах и других зданиях с централизованной телевизионной инфраструктурой. Устройство является оконечным, то есть не выполняет функции распределения сигнала, а лишь обеспечивает точку подключения.

Технические характеристики

• Тип разъёма: TV-SAT - совместим с коаксиальными кабелями типа RG-6, RG-59 с разъёмом F-штекер
• Частотный диапазон: 5–862 МГц - поддерживает аналоговое, цифровое ТВ и DVB-T/T2/S2 сигналы
• Потери в ответвителе: 2 дБ - минимальное затухание сигнала, что важно для сохранения качества изображения
• Напряжение: 110 В - указывает на допустимое напряжение помех, возникающих в системе; не предназначен для питания устройства
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от пыли и влаги
• Способ монтажа: внутренний - устанавливается в подрозетник 60×60 мм
• Тип крепления: винтовое - надёжное соединение через контактные зажимы
• Цвет: белый - соответствует стандартному оформлению интерьеров
• Срок службы: 10 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: У3 - работает при температуре от −10C до +40C и влажности до 80%
• Соответствие стандарту: ГОСТ Р 51322.1 - сертифицировано для использования в России

Совместимость и монтаж

Розетка РТВ10-КБ IP20 совместима с любым коаксиальным кабелем, имеющим F-разъём. Для монтажа требуется стандартный подрозетник глубиной не менее 40 мм. Кабель зачищается на 10–15 мм, центральная жила вставляется в контакт, экран фиксируется в зажиме. Винты затягиваются рукой - перетягивать нельзя, чтобы не повредить контакты. Установка возможна только после завершения штукатурных работ. Не рекомендуется использовать с кабелями старого образца (RG-58) - они имеют большее затухание и не подходят для современного цифрового ТВ.

Безопасность и стандарты

Розетка РТВ10-КБ IP20 соответствует требованиям ГОСТ Р 51322.1, что гарантирует безопасную работу в бытовых сетях. Напряжение 110 В указано как предел воздействия внешних помех - устройство не передаёт питание, поэтому риск поражения током исключён. Однако из-за степени защиты IP20 запрещена установка в ванных комнатах, на балконах и других местах с повышенной влажностью.

Преимущества

• Минимальные потери сигнала (2 дБ) обеспечивают чёткое изображение даже при длинных трассах
• Фирменная рамочная серия KVARTA - единый дизайн с другими розетками IEK, удобен для комплексной отделки помещений
• Надёжные винтовые зажимы - снижают вероятность плохого контакта и скачков сигнала
• Срок службы 10 лет - экономичное решение без частой замены

Ограничения применения

• Не подходит для наружной установки - IP20 не защищает от влаги и пыли
• Не применяется в качестве распределительной точки - только как оконечная розетка
• Не совместима с Ethernet, USB или HDMI интерфейсами - только коаксиальный кабель
• Запрещено использование в помещениях с постоянной влажностью выше 80% или температурой ниже −10C

Примеры использования

• Подключение телевизора в гостиной к кабельной сети дома
• Присоединение спутникового ресивера в комнате к антенне на крыше
• Установка в офисном помещении для доступа к корпоративному ТВ-каналу
• Замена старой розетки при ремонте квартиры с сохранением существующего кабеля

Практические советы

• Перед монтажом проверьте целостность кабеля - повреждённый экран вызывает помехи
• Избегайте скручивания кабеля вокруг розетки - это увеличивает потери сигнала
• Если вы используете активный сплиттер или усилитель, убедитесь, что он установлен до этой розетки
• При замене старой розетки - не забудьте отключить входящий кабель от распределительного щита
• Артикул eak10-k01-dm и модель РТВ10-КБ IP20 - одинаковые товары, различаются только формат записи
