Розетка телевизионная оконечная TV СП Brite РТВ11-0-БрЧ механизм черн. IEK BR-A10-O-K02

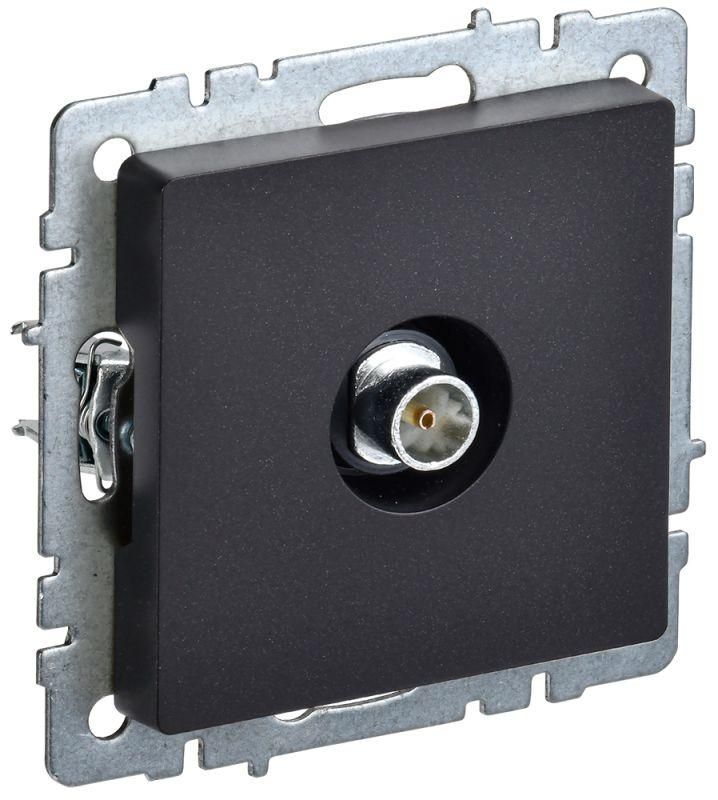

Розетка телевизионная оконечная РТВ11-0-БрЧ черная - одноканальное устройство для подключения телевизионного оборудования в системах спутникового и антенного вещания. Выполнена в рамках серии BRITE от бренда IEK, обеспечивает стабильную передачу сигнала с минимальными потерями и совместима со скрытой проводкой.

Назначение и область применения

Розетка телевизионная оконечная РТВ11-0-БрЧ черная предназначена для оконечного подключения телевизионного кабеля в домашних и офисных сетях. Подходит для приема сигналов от антенн, спутниковых ресиверов и кабельных операторов. Устройство используется исключительно в конце лучевой (звездообразной) topology - то есть не позволяет подключать другие устройства после себя. Применяется в квартирах, частных домах, гостиницах и административных зданиях.

Технические характеристики

• Тип разъёма: TV (F-разъём, 75 Ом)
• Частотный диапазон: 5–862 МГц - поддерживает аналоговое, цифровое ТВ, DVB-T/T2, SAT и кабельное вещание
• Потери в ответвителе: 2 дБ - низкий уровень затухания сигнала
• Количество выходов: 1 - только один порт для подключения телевизора или ресивера
• Степень защиты: IP20 - защищает от контакта с пальцами, но не от воды и пыли
• Материал корпуса: пластик, устойчивый к механическим воздействиям
• Цвет: чёрный
• Климатическое исполнение: У3 - работает при температуре от −25C до +40C, подходит для внутренней установки в помещениях с нормальной влажностью
• Срок службы: 10 лет
• Тип монтажа: скрытая установка - монтируется в подрозетник
• Фиксация: в распор и на шурупах - надёжная фиксация в стеновой нише

Совместимость и монтаж

Розетка РТВ11-0-БрЧ черная совместима со всеми стандартными F-разъёмами коаксиального кабеля (RG-6, RG-59). Для монтажа требуется подрозетник глубиной не менее 40 мм. Кабель зачищается и вставляется в центральный контакт разъёма, экранирующая оплетка фиксируется на корпусе. Накладка плотно прилегает к поверхности стены, не требует дополнительной герметизации. Не рекомендуется использовать в условиях повышенной влажности (ванная, баня) из-за отсутствия защиты выше IP20.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и сертифицировано для использования в бытовых и коммерческих объектах. Электроустановочные элементы серии BRITE от IEK проходят контроль качества на соответствие международным стандартам EMC и безопасности. Отсутствуют металлические части, контактирующие с токоведущими элементами - безопасно при случайном прикосновении.

Преимущества

• Высокая точность передачи сигнала благодаря низкому уровню потерь (2 дБ)
• Современный дизайн - чёткая форма, матовый чёрный цвет, легко сочетается с другими изделиями серии BRITE
• Простой монтаж - механизм фиксируется в подрозетнике без сложных инструментов
• Долговечность - срок службы 10 лет при соблюдении условий эксплуатации
• Широкий частотный диапазон - поддерживает все актуальные форматы телевещания

Ограничения применения

• Не предназначен для наружной установки - IP20 не защищает от влаги и пыли
• Не является ответвителем - нельзя подключать несколько устройств последовательно; применяется только как оконечная розетка
• Не совместима с HDMI, Ethernet или USB - только коаксиальный кабель типа RF
• Не подходит для помещений с постоянной влажностью (>80%) или риском попадания воды

Примеры использования

• Подключение телевизора в гостиной через скрытую антенную проводку
• Завершение линии спутникового сигнала в комнате с ресивером
• Установка в новостройках при реализации проекта “телевидение в каждой комнате”
• Обновление старой проводки в квартире - замена устаревших розеток на современную модель РТВ11-0-БрЧ

Практические советы

• Перед монтажом проверьте целостность кабеля - повреждённый экран снижает качество сигнала даже при идеальной розетке
• При закручивании шурупов не перетягивайте - это может деформировать пластиковую основу
• Выбирайте кабель с медным центральным проводником и плотной оплёткой - это увеличит срок службы всей системы
• Если вы планируете использовать розетку рядом с источниками помех (моторы, светодиодные драйверы), убедитесь, что кабель экранирован и проложен на расстоянии минимум 30 см
• Розетка РТВ11-0-БрЧ черная хорошо сочетается с другими изделиями серии BRITE от IEK - можно оформить всю группу розеток в одном стиле
