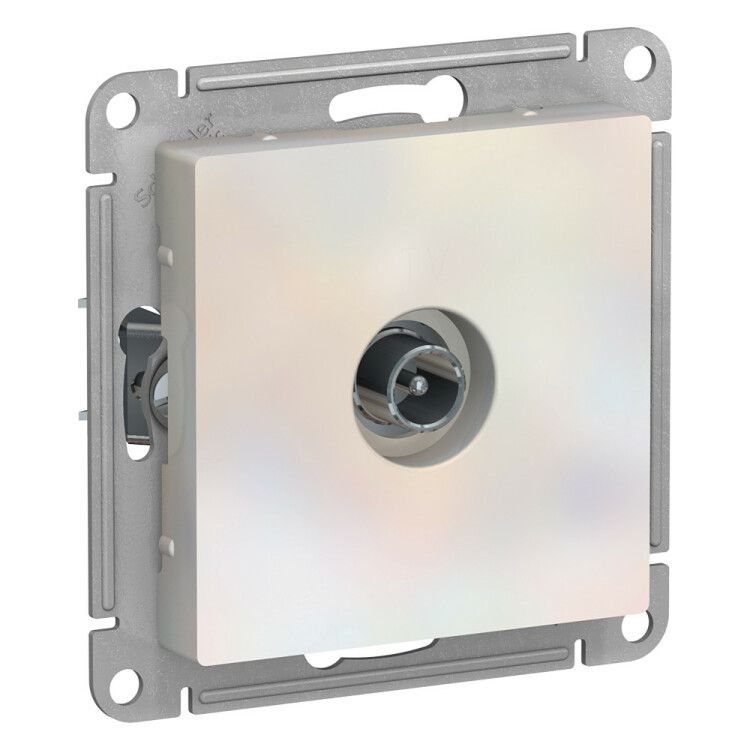

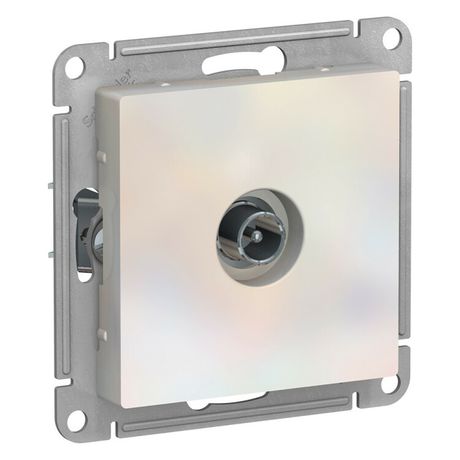

Механизм розетки TV ATLAS DESIGN оконечный 1DB жемчуг SchE ATN000491 APC

Розетка телевизионная оконечная 1 дБ, механизм, цвет жемчуг от Systeme Electric (бренд Шнейдер Электрик, артикул atn000491) - это проходной механизм для скрытой установки, предназначенный для подключения телевизионного оборудования к антенной сети с минимальными потерями сигнала.

Назначение и область применения

Розетка телевизионная оконечная 1 дБ, механизм, цвет жемчуг используется для подключения телевизоров, приставок и других устройств к коаксиальной телевизионной сети. Подходит для установки в жилых домах, офисах, отелях и многоквартирных зданиях. Может применяться как одиночная розетка или в качестве оконечного элемента в цепочке «в линию» - когда сигнал последовательно передаётся через несколько точек подключения.

Технические характеристики

• Тип разъёма: TV (F-разъём для коаксиального кабеля)
• Количество выходов: 1
• Потери в ответвителе при 860 МГц: 1 дБ - низкий уровень затухания, сохраняет качество сигнала
• Частотный диапазон: 5–862 МГц - поддерживает аналоговое, цифровое ТВ и DVB-T/T2
• Номинальный ток: 0,35 А - допустимо подключение только пассивных устройств, без питания
• Степень защиты: IP20 - защищает от контакта с пальцами, не герметична
• Тип крепления: в распор + на шурупы - надёжная фиксация в монтажной коробке
• Материал корпуса: термопласт - прочный, не выгорает на свету
• Цвет: белый (жемчуг) - матовый оттенок, сочетается с другими изделиями серии AtlasDesign
• Способ монтажа: скрытая установка - встраивается в стену
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C
• Содержание галогенов: нет - соответствует экологическим нормам

Совместимость и монтаж

Розетка телевизионная оконечная 1 дБ, механизм, цвет жемчуг совместима со всеми стандартными коаксиальными кабелями типа RG-6, RG-59 и аналогами. Для монтажа требуется монтажная коробка глубиной не менее 40 мм. Крепление осуществляется двумя способами: распорными лапками (для быстрой фиксации) и винтами (для усиленной устойчивости). Накладка легко снимается для доступа к контактам. Не требует внешнего питания - полностью пассивная.

Безопасность и стандарты

Изделие соответствует техническим условиям ФЕАТ.434620.056 ТУ. Отсутствие галогенов снижает риск выделения токсичных веществ при перегреве. IP20 обеспечивает базовую безопасность в помещениях, но не защищает от влаги - не применяйте в ванных комнатах, на балконах или в сырых местах.

Преимущества

• Низкая потеря сигнала (1 дБ) - минимизирует ухудшение качества изображения даже при длинных трассах
• Усиленные монтажные лапки - предотвращают проворачивание и люфт в коробке
• ABS-лицевая панель - устойчива к царапинам и долговременному воздействию света
• Совместимость с серией AtlasDesign - единый дизайн с другими розетками и выключателями системы
• Подходит для замены старых розеток без изменения проводки

Ограничения применения

• Не предназначена для подключения активных устройств (например, усилителей, маршрутизаторов) - максимальный ток 0,35 А недостаточен
• IP20 исключает использование во влажных помещениях - нельзя устанавливать в ванной, бане, на улице
• Не поддерживает спутниковые сигналы выше 2400 МГц - не используйте для LNB-выходов спутниковых антенн
• Только один выход - не является делителем сигнала; для нескольких телевизоров нужен отдельный splitter

Примеры использования

• Подключение телевизора в гостиной к центральному антенному входу
• Оконечная точка в цепочке: антенна → распределитель → розетка в комнате №1 → розетка в комнате №2 (atn000491 в конце)
• Замена устаревшего разъёма в квартире после ремонта
• Установка в новостройках при прокладке телевизионной сети по проекту

Практические советы

• Перед монтажом проверьте целостность коаксиального кабеля - повреждённый экран вызывает помехи
• При использовании в цепочке «в линию» обязательно убедитесь, что все промежуточные точки также имеют проходное исполнение
• Не перетягивайте винты крепления - пластик может деформироваться
• Для лучшего контакта обожмите F-разъём кабеля специальным инструментом, а не плоскогубцами
• Цвет «жемчуг» отличается от обычного белого - он мягче, лучше маскирует следы пыли и потёртостей
